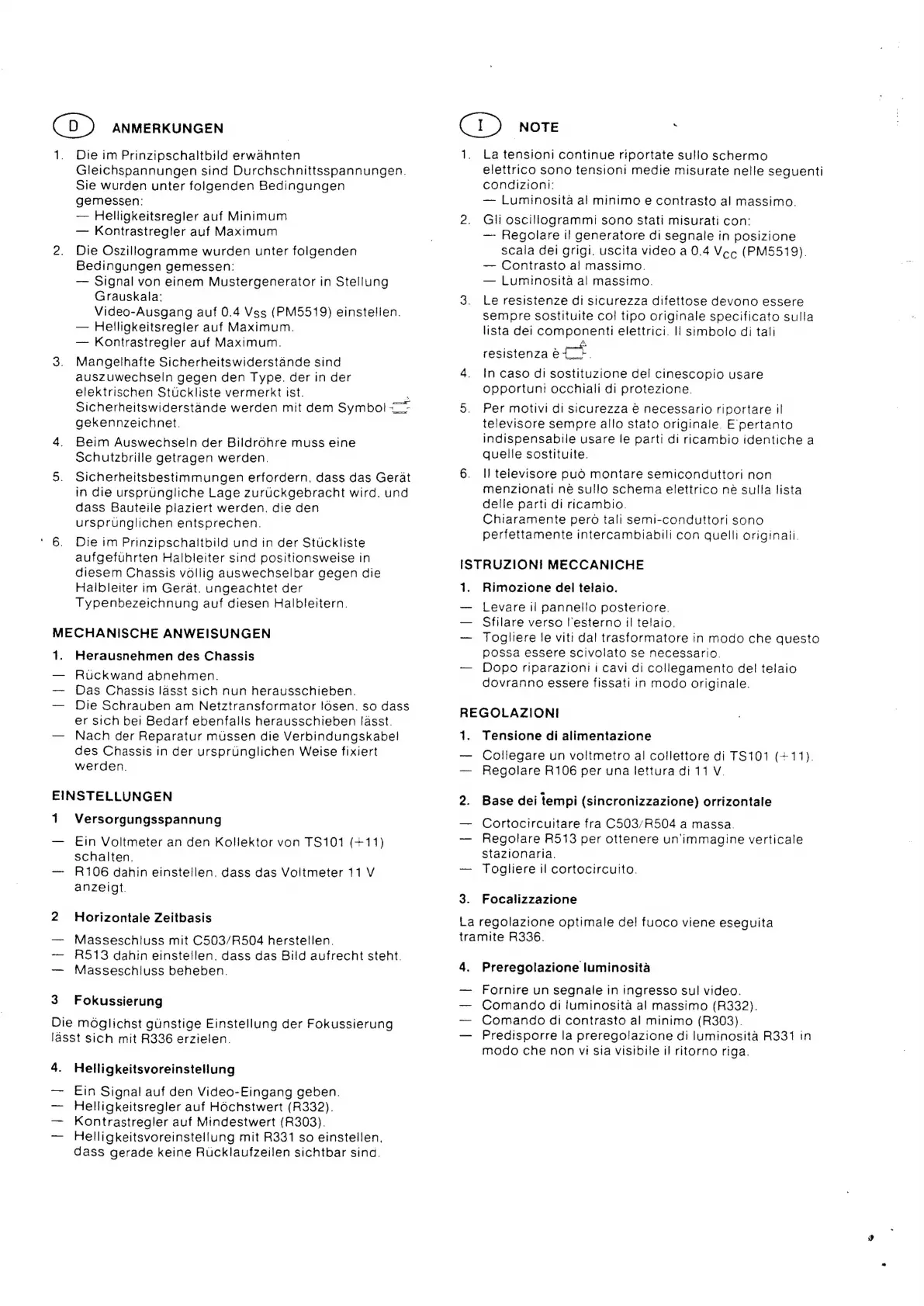

@ ANMERKUNGEN
Die im Prinzipschaltbild erwahnten
~ Gleichspannungen sind Durchschnittsspannungen.
Sie wurden unter folgenden Bedingungen
gemessen:
— Helligkeitsregler auf Minimum
— Kontrastregler auf Maximum
Die Oszillogramme wurden unter folgenden
Bedingungen gemessen:
— Signal von einem Mustergenerator in Stellung
Grauskala:
Video-Ausgang auf 0.4 Vss (PM5519) einstellen.
— Helligkeitsregler auf Maximum.
— Kontrastregier auf Maximum.
Mangelhafte Sicherheitswiderstande sind
auszuwechseln gegen den Type. der in der
elektrischen Stuckliste vermerkt ist.
Sicherheitswiderstande werden mit dem Symbol! 2
gekennzeichnet.
Beim Auswechselin der Bildrohre muss eine
schutzbrille getragen werden.
Sicherheitsbestimmungen erfordern, dass das Gerat
in die ursprungliche Lage zuruckgebracht wird. und
dass Bauteile plaziert werden. die den
ursprunglichen entsprechen.
Die im Prinzipschaltbild und in der Stuckliste
aufgefuhrten Halbleiter sind positionsweise in
diesem Chassis vollig auswechselbar gegen die
Halbleiter im Gerat. ungeachtet der
Typenbezeichnung auf diesen Halbleitern.
MECHANISCHE ANWEISUNGEN
1.
Herausnehmen des Chassis
Ruckwand abnehmen.
Das Chassis lasst sich nun herausschieben.
Die Schrauben am Netztransformator losen. so dass
er sich bei Bedarf ebenfalls herausschieben lasst.
Nach der Reparatur mussen die Verbindungskabel
des Chassis in der ursprunglichen Weise fixiert
werden.
EINSTELLUNGEN
1
3
Versorgungsspannung
Ein Voltmeter an den Koliektor von TS101 (+11)
schalten.
R106 dahin einstellen. dass das Voltmeter 11 V
anzeigt.
Horizontale Zeitbasis
Masseschluss mit C503/R504 herstellen.
R513 dahin einstellen. dass das Bild aufrecht steht.
Masseschliuss beheben.
Fokussierung
Die moglichst gunstige Einstellung der Fokussierung
lasst sich mit R336 erzielen.
Helligkeitsvoreinstellung
Ein Signal auf den Video-Eingang geben.
Helligkeitsregler auf HOchstwert (R332).
Kontrastregler auf Mindestwert (R303).
Helligkeitsvoreinstellung mit R331 so einstellen,
dass gerade keine Rucklaufzeilen sichtbar sind.
— NOTE
La tensioni continue riportate sullo schermo
elettrico sono tensioni medie misurate nelle segquenti
condizioni:
— Luminosita al minimo e contrasto al massimo.
Gli oscillogrammi sono Stati misurati con:
— Regolare il generatore di segnale in posizione
scala dei grigi, uscita video a 0.4 Vege (PM5519).
— Contrasto al massimo.
— Luminosita al massimo.
Le resistenze di sicurezza difettose devono essere
sempre sostituite col tipo originale specificato sulla
lista dei componenti elettrici. Il simbolo di tali
resistenza en
In caso di sostituzione del cinescopio usare
opportunt occhiali di protezione.
Per motivi di sicurezza € necessario riportare il
televisore sempre allo stato originale. Epertanto
indispensabile usare le parti di ricambio identiche a
quelle sostituite.
Il televisore puo montare semiconduttori non
menzionati ne sullo schema elettrico né sulla lista
delle parti di ricambio.
Chiaramente pero tali semi-conduttori sono
perfettamente intercambiabili con quelli originaii.
ISTRUZIONI MECCANICHE
1. Rimozione del telaio.
— Levare il pannello posteriore.
— Sfilare verso l'esterno il telaio.
— Togliere le viti dal trasformatore in modo che questo
possa essere scivolato se necessario.
— Dopo riparazioni i cavi di collegamento del telaio
dovranno essere fissati in modo originale.
REGOLAZIONI
1. Tensione di alimentazione
— Collegare un voltmetro al collettore di TS101 (+11).
— Regolare R106 per una lettura di 11 V.
2. Base dei tempi (sincronizzazione) orrizontale
— Cortocircuitare fra C503/R504 a massa.
— Regolare R513 per ottenere un'immagine verticale
stazionaria.
— Togliere il cortocircuito.
3. Focalizzazione
La regolazione optimale de! fuoco viene eseguita
tramite R336.
Preregolazione luminosita
Fornire un segnale in ingresso sul video.
Comando di luminosita al massimo (R332).
Comando di contrasto al minimo (R303).
Predisporre la preregolazione di luminosita R331 in
modo che non vi sia visibile il ritorno riga.
