50 DVDR75

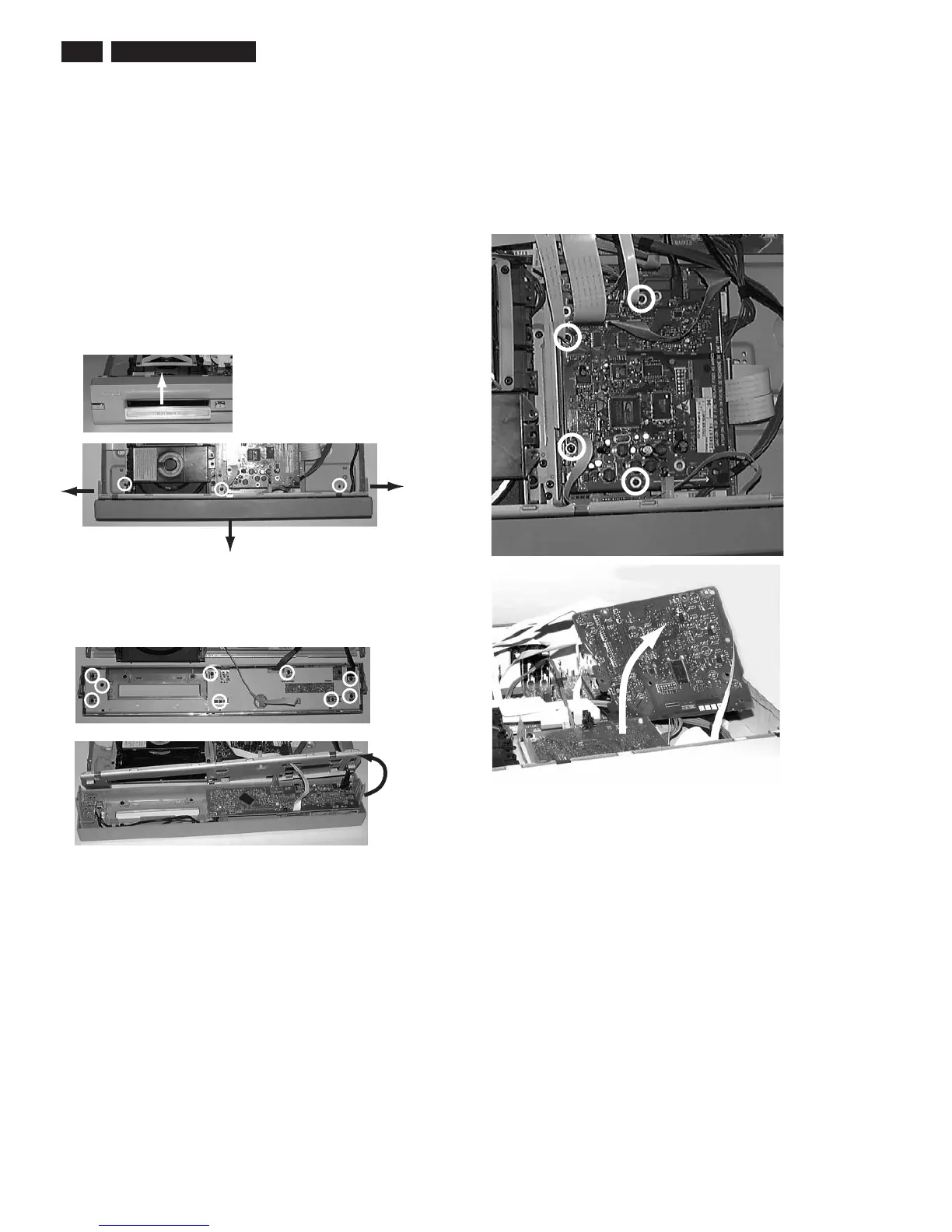

4.1 Desmontagem e Montagem do Aparelho
Para cada item, por favor verifi que a vista explodida no capítulo 10.
4.1.1 Painel Frontal
– Após remover a tampa Superior, remova o complemento da
gaveta (70), veja fi gura 4-1.
– Remova os 3 parafusos (205).
– Solte as 2 travas nas laterais e retire o painel frontal.
– Remova os 9 parafusos (200) para remover o prato frontal
(102), veja fi gura 4-2.
4.1.2 Painel EPG, apenas para aparelhos com Guide Plus
– Remova os 2 parafusos (218), veja fi gura 4-3.
– Solte as 2 travas dos espaçadores do painel (130).
– Coloque o painel na posição de serviço.
Figura 4-1
Figura 4-2
1
2
2
2
3
3
4
5
6
Figura 4-3
1
1
1
1
2
4. Instruções Mecânicas
