54 DVDR75
5.1.2 Estrutura

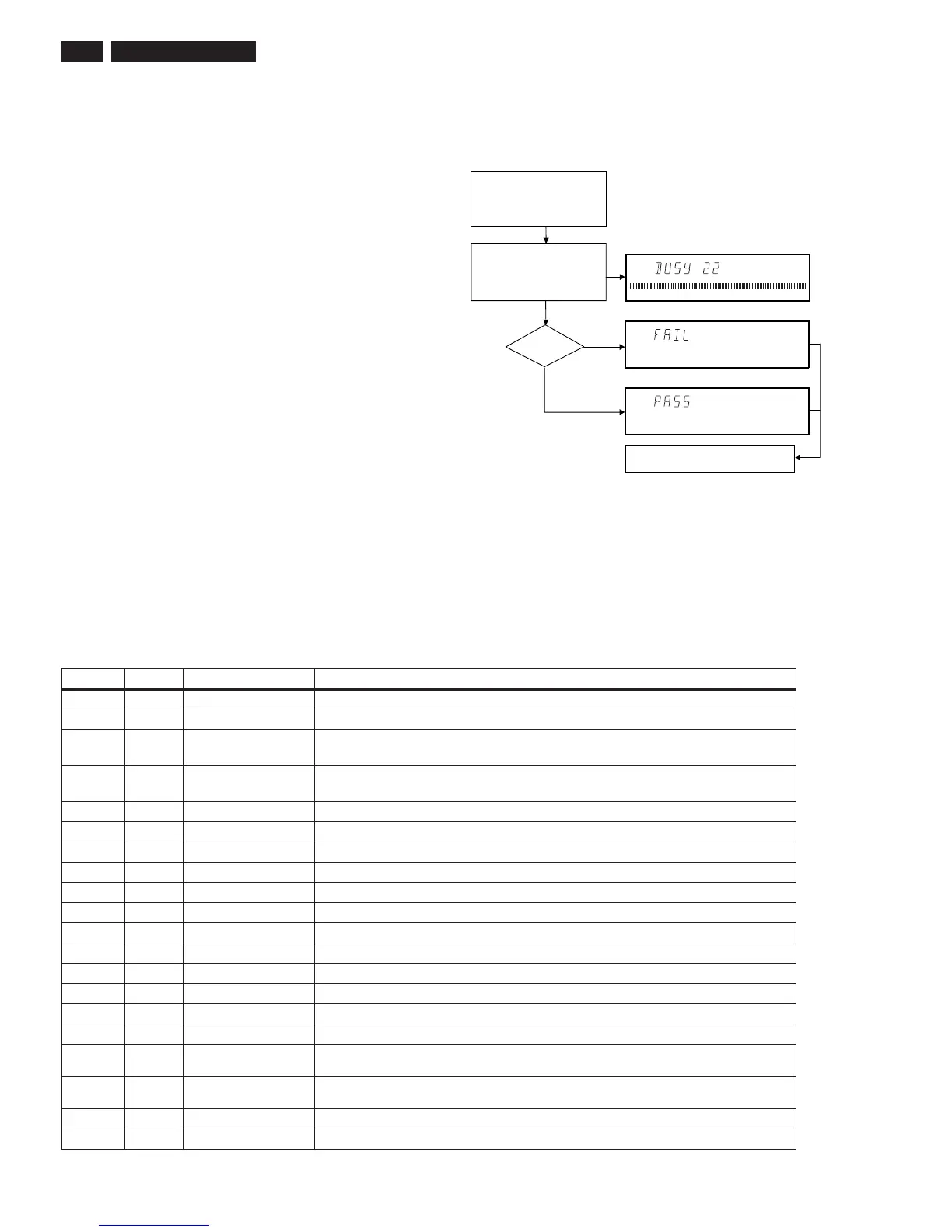

Figure 5-1
A Interface do Cliente/Distribuidor executa todo os diagnósticos
do nucleo que não necessita da interação do usuário e são mais
usados em aparelhos onde não podem ser ligados equipamentos
externos.
5.1.3 Conteúdo para aparelho com Painel Digital Board 1.5,
Empress
O nucleo da Interface do Cliente/Distribuidor é o seguinte:
Devido a complexidade do gravador de DVD, o tempo para o
diagnóstico de um defeito pode ser longo. Para reduzir este tempo,
o gravador vem equipado com um software de Diagnóstico e
Serviço (DS). O DS oferece a funcionalidade para diagnosticar
hardware do DVDR e testa os seguintes itens:
• Interconexões entre os componentes.
• Acessibilidade dos componentes.
• Funcionamento dos circuitos de áudio e vídeo.
Esta funcionalidade pode ser acessada através de várias interfaces:
1. Interface do Cliente/Distribuidor.
2. Interface de Comando.
3. Interface do Player, para aparelhos com o Painel Digital 1.5,
Empress.
4. Interface Menu para aparelhos com Painel Digital1.5, Empress.
5.1 Interface do Cliente/Distribuidor
5.1.1 Descrição
A Interface do Cliente/Distribuidor dá o diagnóstico do aparelho
sem auxílio de componentes externos. Durante este modo,
um determinado número de testes do hardware (nucleo) são
executados automaticamente para verifi car se o gravador está
defeituoso. O diagnóstico é uma simples mensagem de “aprovado”
ou “reprovado”. Se a mensagem “FAIL” (REPROVADO) aparecer
no display, aparentemente existe uma falha no gravador. Se a
mensagem “PASS” (APROVADO) aparecer, o nucleo neste modo
foi executado com sucesso. Ainda pode haver uma falha no
aparelho porque o nucleo neste modo não cobre completamente
o funcionamento do aparelho
Contador Núcleo Nome Descrição
22 104 HostdSdramWrR Verifi ca todas as alocações de memória da SDRAM de 4MB
21 106 HostdDramWrR Verifi ca todas as DRAM conectadas ao microprocessador do Painel Digital
20 123 HostdI2cNvram Verifi ca a linha de dados (SDA) e a linha de clock (SCL) do barramento I2C entre o
decoder host e a NVRAM
19 202 SAA7118I2c Verifi ca a interface entre o controlador Host I2C e o processador de entrada de vídeo
AVENC SAA7118
18 200 VideoEncI2c Verifi ca a interface entre o controlador Host I2C e o Empress SAA6752
17 207 AudioEncI2c Verifi ca a conexão I2C entre o decoder host e o Empress SAA6752
16 204 AudioEncAccess testa as linhas da interface HIO8 entre o decoder host e o codifi cador de áudio
15 203 AudioEncSramAccess Verifi ca o acesso à SRAM pelo codifi cador de áudio (linhas de dados e endereços).
14 205 AudioEncSramWrR testa a SRAM conectada ao codifi cador de áudio
13 206 AudioEncInterrupt testa a linha de interrupção entre o decoder host e o codifi cador de áudio
12 300 VsmAccess Verifi ca se os controladores de interrupção VSM e a DRAM estão acessíveis
11 303 VsmInterrupt Verifi ca ambas as linhas de interrupção entre o VSM e o decoder host
10 302 VsmSdramWrR testa toda a SDRAM do VSM
9 1400 Clock11_289MHz chaveia a linha A_CLK do clock do micro para 11.2896 MHz
8 1401 Clock12_288MHz chaveia a linha A_CLK do clock do micro para 12.288 MHz
7 601 BeS2Bengine Verifi ca a interface S2B com o Mecanismo Básico mandando um comando
6 500 DisplayEcho Verifi ca a interface entre o processador host e o processador escravo no painel display
5 700 AnalogueEcho Verifi ca a interface entre o processador host e o microprocessador no painel analógico
4 711 AnalogueNvram Verifi ca a NVRAM no painel analógico
3 706 AnalogueTuner Verifi ca se o tuner no painel analógico está acessível
Mantenha a tecla <PLAY>
pressionada enquanto conecta o
aparelho na tomada
Desconecte o cabo de força
Aparelho OK?
SIM
NÃO
Para sair do Teste do Usuário/Distribuidor,
desconecte o aparelho da tomada.
Durante o teste, o seguinte display
é mostrado: o contador faz a conta-
gem regressiva do número do nucleo
restante para o final do teste. Ex:
5. Software de Diagnóstico
