52 DVDR75

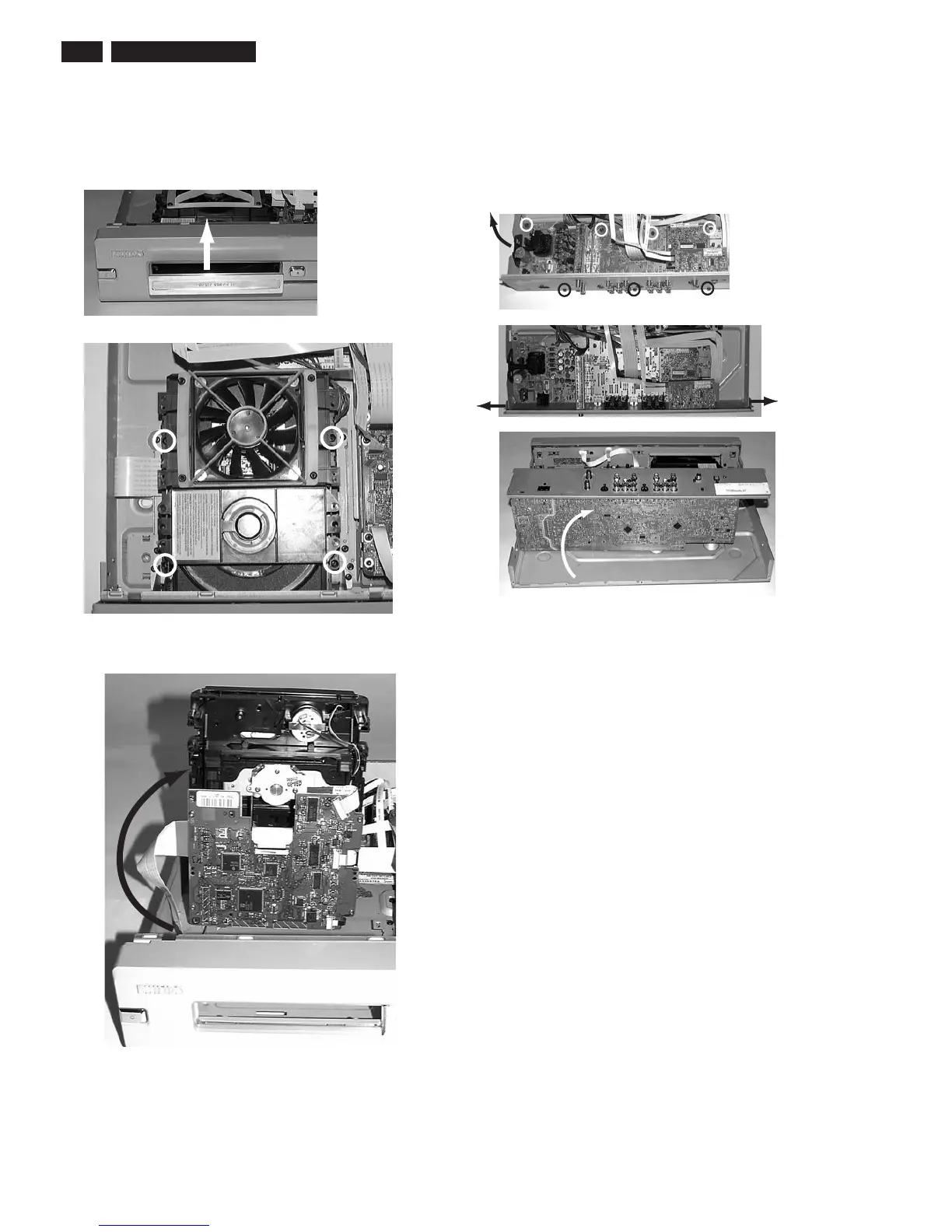

4.1.5 Mecanismo Básico
– Remova a gaveta (70).
– Remova os 4 parafusos (255).
– Coloque o mecanismo na posição de serviço.
4.1.6 Painel Analógico
– Remova os 7 parafusos (250 e 210).
– Remove o parafuso do suporte de segurança (145).
– Solte as duas travas no lado direito e no lado esquerdo.
– Coloque o Painel na posição de serviço.
Figura 4-6
Figura 4-7
1
2
2
2
2
3
Figura 4-8
1
1
1
1
1
1
1
2
3
3
4
