CN.) ELEKTRISKE JUSTERINGER
oO 7M \
.
Platespilleren
ma
oppna
korrekt
hastighet
ved
33
1/3
og 45 omdr./min. Justeras som f@lger: Sett R455 og
R456 i midtstilling og juster til korrekt hastighet med
R450 og R451. Kontroller hastigheten med
stroboskopskive eller med testplate
4822 397 30019.
. Justéring av lysdioderekken
. Juster i henhold til print 1.
. Mal forsyningsspenningen + 2 med et digitalvoltmeter.
Juster R452 slik at spenningen pa print 1/1C432 er
ngyaktig halvparten av forsyningsspenning +2.
Bemerk: Apparatet ma betjenes pa normal mate, med
platetallerkenen pa plass, nar denne justering
foretaes hastigheten skal vere 33 1/3 omdr/min
Hjelpemidler
Testplate 4822 397 30019
For DGG testplater:
DIN 45545 (3150 Hz) 33 omdr./min
~ DIN 45545 (3150 Hz) 45 omdr./min
(SF) SAHKOSET SAADOT
Ur
Oo Mm ® No
Levysoittimen tulee pyoria vaaditulla nopeudella
33 1/3 ja 45 kierrosta minuutissa. Saadetaan seuraa-
vasti. Asetetaan R455 ja R456 keskiasentoihinsa,
jonka jalkeen saadetaan oikea nopeus R450:1la ja
R451: lla. Suorita tarkastus stroboskooppi-tai
testilevylla 4822 397 30019.
. LED-asteikon saato
. Saada painokytkentalevyn 1 mukaisesti
. Mittaa syottojannite + 2 digitaalisella volttimittarilla
. Saada vastusta R452 siten, etta jannite |C432:n
painokytkenta levyssa 1 on tarkalleen puolet + 2
syOttojannitteesta.
Apuvalineet
Testilevy 4822 397 30019
DGG testilevylle.”
DIN 45545 (3150 Hz) 33 r.p.m.
DIN 45545 (3150 Hz) 45 r.p.m.
CS 71 835
HRY
REPARASJONSTIPS
* Mekanisk del
For a kunne kontrollere platespillerens mekaniske
virkemate uten platetallerken, ma en 2 uF kondensator
og en 100 k{2 motstand innsettes i serie pa printsiden.
Se koplingsskjema, Fig. 11.
Bemerk:
Ved malinger i den direkte styreseksjonen, ma disse
komponentene fjernes igjen.
** Direkte styring
Ved malingen i den direkte styringsseksjonen, ma
tallerkengeneratoren frakoples.
Bemerk: Se opp for kortslutninger.
En ekstern spenning pa 100 mV - 100 Hz (LF-generator
ma tilkoples pa printsiden av denne forbindelse.
Se koplingsskjema, Fig. 11
Alle oscillogrammene, vist i den direkte styreseksjonen,
er malt med platespilleren i stilling 33 omdr./min.
Ved kontroll av funksjonene i 1C426b, ma
likespenningen pa punkt 7 av denne IC mages. Like-
spenningen skal vere O V ved en generatorfrekvens pa
100 Hz, 100 mV og i stilling 33 omdr./min.
Nar generatorfrekvensen na reduseres langsomt, stiger
spenningen.
Ved ca. 80 Hz, skal spenningen vere omkring 6.4 V
MUOLTO—OHJEITA
* Mekaaninen osa
Levysoittimen mekaanisen toiminnan tarkistamiseksi
ilman levylautasta on 2 uF kondensaattorin ja 100 kQ
vastuksen sarjapiiri lisattava kytkentapuolelle. Katso
langoituskaaviota, kuva 11.
Huom:
Suoran saadon mittausten suorittamista varten nama
osat pitaa irrottaa jalleen.
** Suora saato
Suoran saadon mittauksia varten pitaa levylautasen
generaattori kytkea irti.
Huomautus’: Varo oikosulkua.
Taman liitannan kytkentapuolelle on kytkettava
100 mV - 100 Hz ulkoinen jannite
(pientaajuusgeneraattori).
Katso langoituskaaviota, kuva 11.
Kaikki suorassa saadossa esitytyt oskilloskooppikuvat
on mitattu laitteen ollessa asennossa 33 kierr./min.
x2ax1C426b:n toiminnan tarkistamiseksi on mitattava tasa-
jannite |C426b:n pisteessa 7. Sen tulee olla 0 V
100 Hz - 100 mV generaattoritaajuudella ja laitteen
ollessa asennossa 33 kierr./min.
Kun generaatooritaajuutaa nyt hitaasti vahennetaan,
kasvaa jannite. Noin 80 Hz:ssa jannitten tulee
olla n. 6.4 V.
IM]
F404
T404
IC
426a
D437,438
TS427.D439.435.436.434.1S428
TC432_
TS
43
732
726
727
728
735
734
733
R|
526
527
528
530
529
531
_—532
533.541
450
542
451
9554
555
=
944
452
550:--553
455
543
456
549
537
948

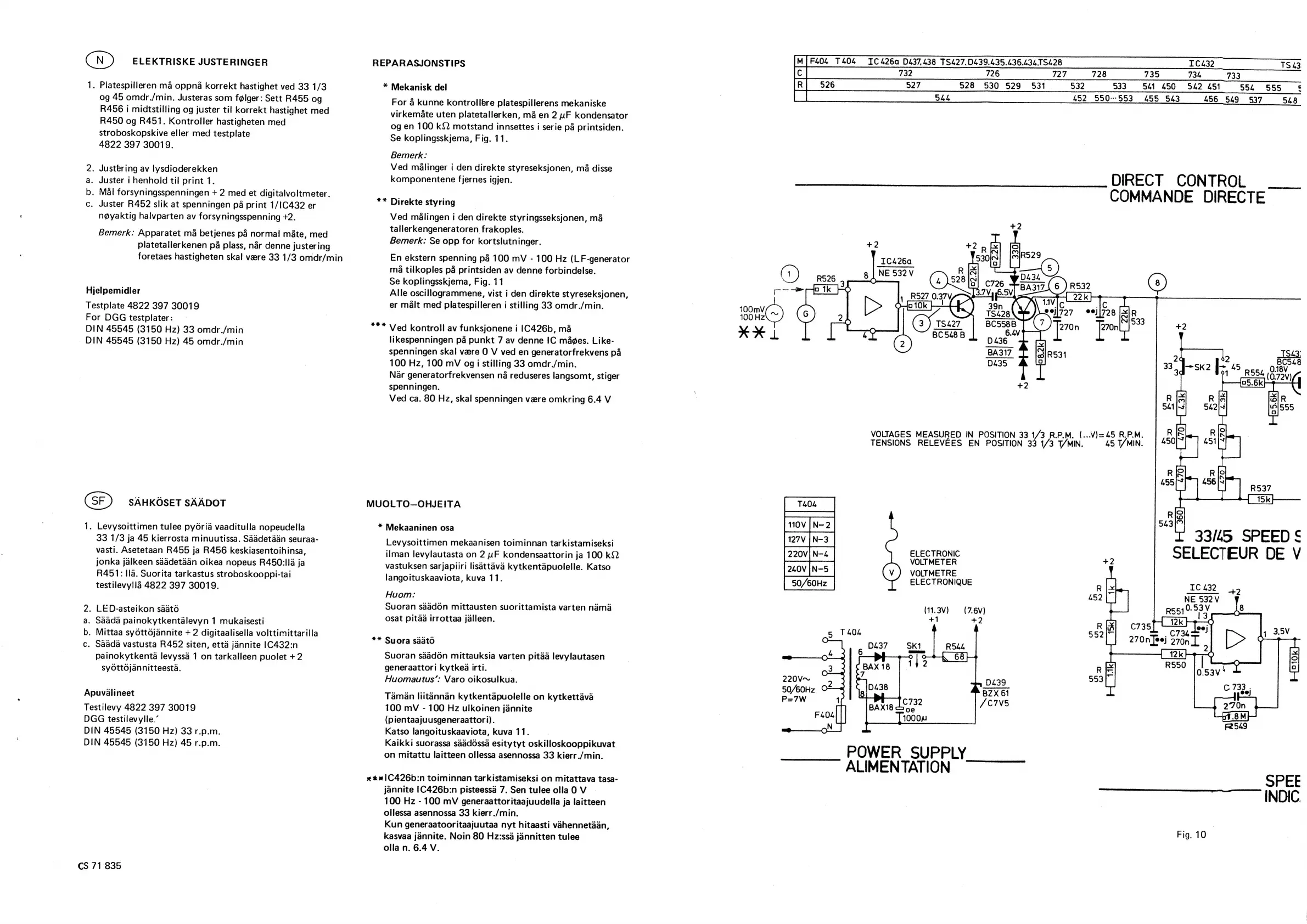

DIRECT CONTROL
COMMANDE
DIRECTE
‘BAST 6) (8)
“BASIL 6 ) =
AV
ee) “9 ee) 8 “|p
1533
oe. fmm
o
BC 548 B
+2
VOLTAGES MEASURED IN POSITION 33 1/3 R.P.M. (...V)=45 RPM.
TENSIONS RELEVEES EN POSITION 33 1/3 T/MIN. 45 T/MIN.
_ 33/45 SPEED ¢
ELECTRONIC
SELECTEUR
DE
V
VOLTMETER
+2
VOLTMETRE
ELECTRONIQUE
R
IC
432
452
J
NE
532V
(11.3V)
—
(7.6V)
iki
ies
sou
sei
a
oi]
Aen.
270n]eej
270n
|
2]
o
a
R550
a
220V~
SF
50/60Hz
P-7W
F259
———
ALIMENTATION™.
SPEE
INDIC.
Fig.
10
