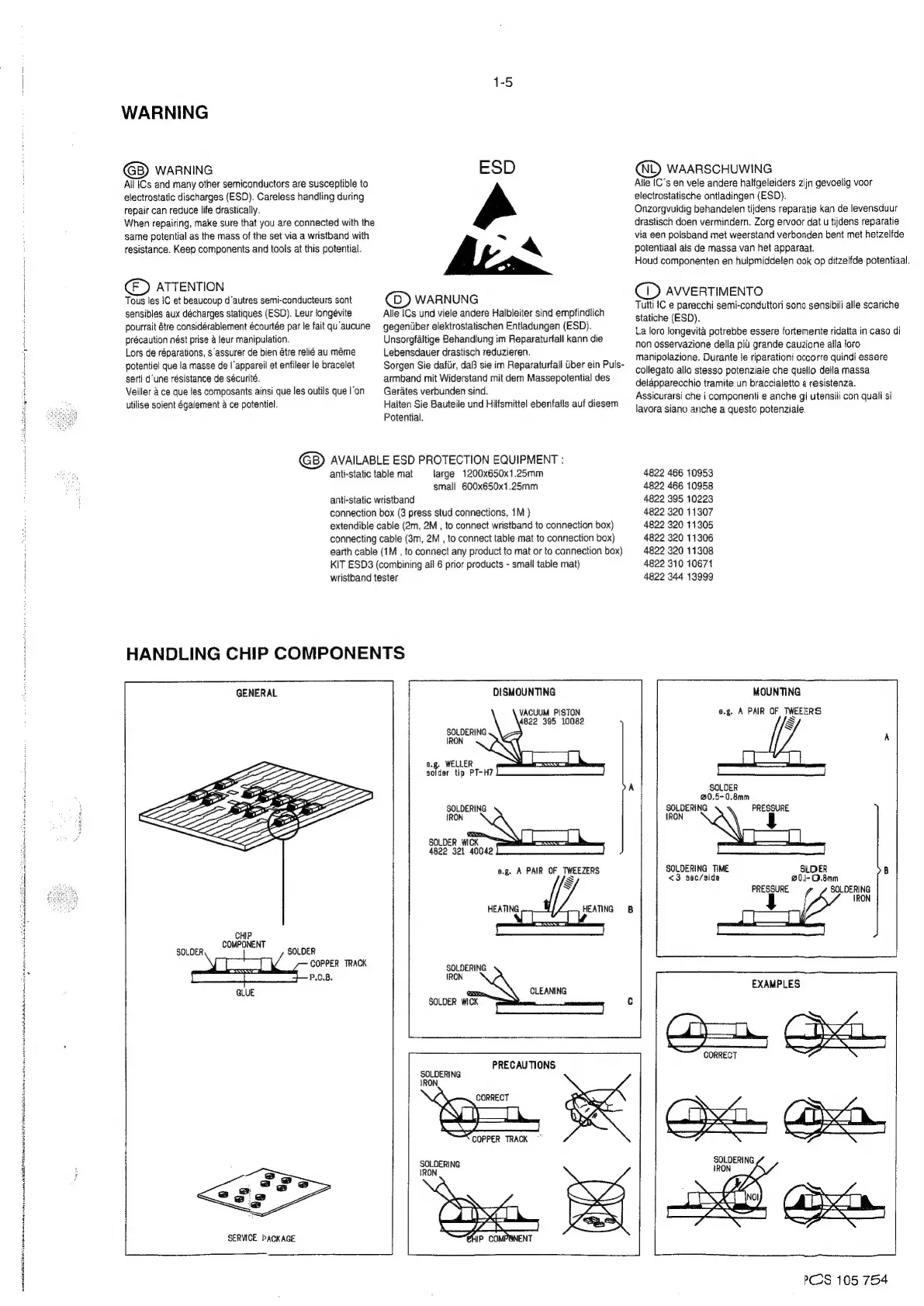

Philips FR965/00 - HANDLING WARNINGS AND PRECAUTIONS; ESD WARNINGS; HANDLING CHIP COMPONENTS

}
4
|
WARNING
WARNING
All ICs and many other semiconductors are susceptible to
electrostatic discharges (ESD). Careless handling during
repair can reduce life drastically.
When repairing, make sure that you are connected with the
same potential as the mass of the set via a wristband with
resistance. Keep components and tools at this potential.
CF) ATTENTION
Tous les iC et beaucoup d’autres semi-conducteurs sont
sensibles aux décharges statiques (ESD). Leur longévite
pourrait étre considérablement écourtée par le fait qu’aucune
précaution nést prise a leur manipulation.
Lors de réparations, s‘assurer de bien étre relié au méme
potentiel que la masse de |’appareil et enfileer le bracelet
serti d’une résistance de sécurité.
Veiller 4 ce que les composants ainsi que les outils que l'on
utilise soient également a ce potentiel.
Potential.
ESD
74
() WARNUNG
Alle ICs und viele andere Halbleiter sind empfindlich
gegeniber elektrostatischen Entladungen (ESD).
Unsorgfaitige Behandlung im Reparaturfall kann die
Lebensdauer drastisch reduzieren.
Sorgen Sie daftir, daB sie im Reparaturfall ber ein Puls-
armband mit Widerstand mit dem Massepotential des
Gerates verbunden sind.
Haiten Sie Bauteile und Hilfsmittel ebenfalls auf diesem
AVAILABLE ESD PROTECTION EQUIPMENT :
anti-static table mat
anti-static wristband
large 1200x650x1.25mm
small 600x650x1.25mm
connection box (3 press stud connections, 1M )
extendible cable (2m, 2M , to connect wristband to connection box)
connecting cable (3m, 2M , to connect table mat to connection box)
earth cable (1M , to connect any product to mat or to connection box)
KIT ESD3 (combining all 6 prior products - small table mat)
wristband tester
HANDLING CHIP COMPONENTS
GENERAL
CHIP
COMPONENT
SOLDER SOLDER
COPPER TRACK
P.C.B.
GLUE
SERVIGE PACKAGE
SOLDERING
IRON
P COMI NT
DISMOUNTING MOUNTING
VACUUM PISTON a.g. A PAIR OF TWEEERS
4822 395 10082 IS
SOLDERING 7
IRON A
a.g. WELLER
solder tip PT-H7
A SOLDER
@0.5-0.8mm
SOLDERING SOLDERING PRESSURE
1RON IRON
SOLDER WICK
4822 321 40042
e.g. A PAIR OF TWEEZERS SOLDERING TIME SLDER B
IS <3 sac/side @0!-O.8mm
> PRESSURE = _ SOLDERING
H IRON
HEATING HEATING B
SOLDERING
IRON
CLEANING EXAMPLES
SOLDER WICK c
[Rig oo eae Es 8 ee | CORRECT
PRECAUTIONS
SOLDERING
SRON,
CORRECT
RR
COPPER TRACK
(QD WAARSCHUWING
Alle IC’s en vele andere halfgeleiders zijn gevoelig voor
electrostatische ontladingen (ESD).
Onzorgvuldig behandelen tijdens reparatie kan de levensduur
drastisch doen vermindern. Zorg ervoor dat u tijdens reparatie
via een polsband met weerstand verbonden bent met hetzelfde
potentiaal als de massa van het apparaat.
Houd componenten en hulpmiddelen ook op ditzelfde potential.
CD AVVERTIMENTO
Tutti iC e parecchi semi-conduttori sono sensibili alle scariche
statiche (ESD),
La loro longevita potrebbe essere fortemente ridatta in caso di
non osservazione della pil grande cauzione alla loro
manipolazione. Durante le riparationi occorre quindi essere
collegato allo stesso potenziale che quello della massa
delapparecchio tramite un braccialetto a resistenza.
Assicurarsi che i componenti e anche gi utensili con quali si
lavora siano anche a questo potenziale.
4822 466 10953
4822 466 10958
4822 395 10223
4822 320 11307
4822 320 11305
4822 320 11306
4822 320 11308
4822 310 10671
4822 344 13999
PCoS 105 754
