Philips FWD39/21 - Page 48

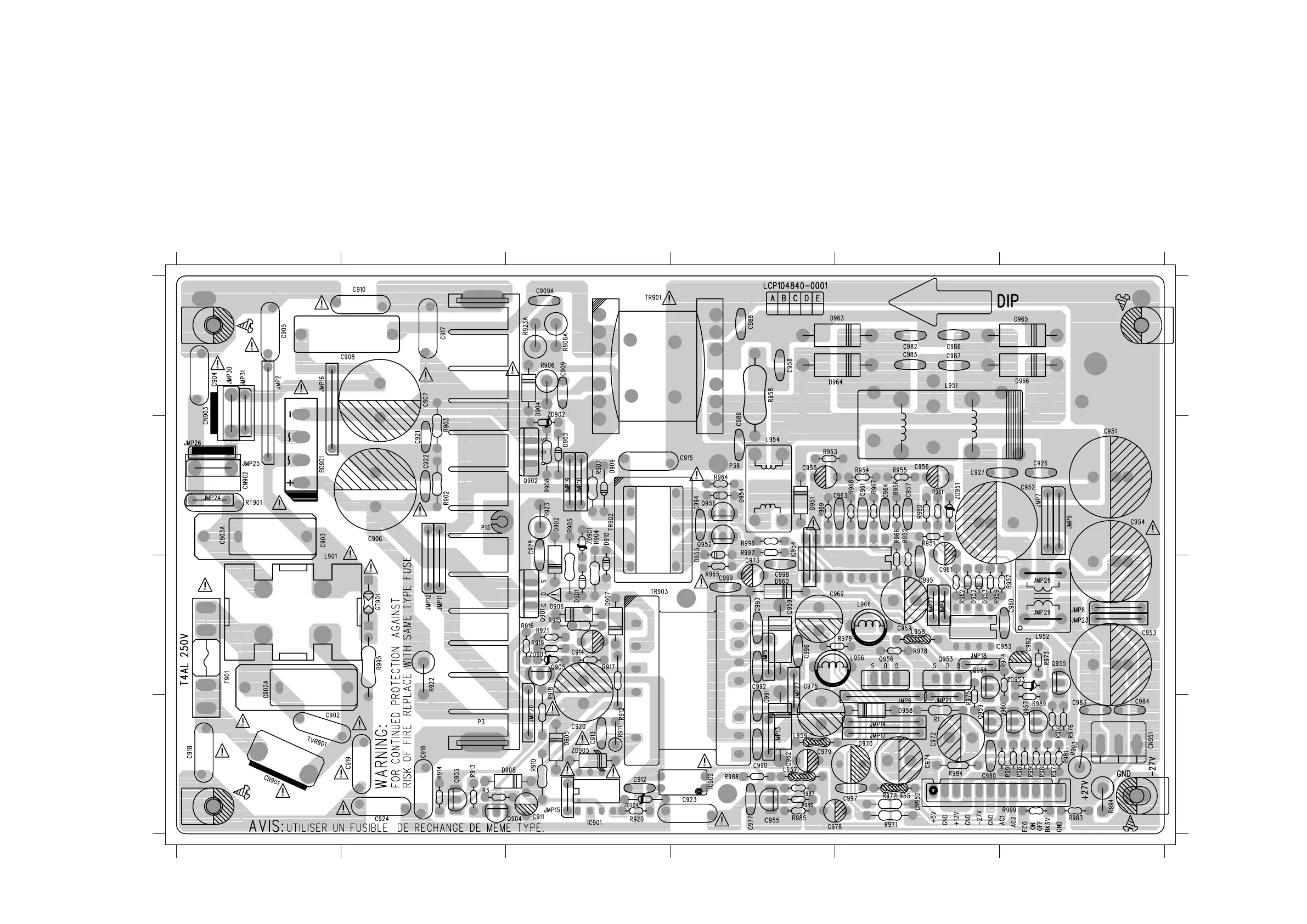

PCB LAYOUT - POWER BOARD
8-3
8-3
A
123456
123456
B
C
D
A
B
C
D
BD901 B1
C902 D1
C902A C1
C903 B1
C903A B1
C904 A1
C905 A1
C906 B2
C907 A2
C908 A2
C909 A3
C909A A3
C910 A2
C911 D3
C912 D3
C913 D3
C914 C3
C915 B4
C916 D2
C917 A2
C918 D1
C919 D2
C920 D3
C921 B2
C922 B2
C923 D4
C924 D2
C926 B6
C927 B5
C928 B3
C953 C6
C951 B6
C952 B6
C953 C6
C954 B6
C955 B4
C956 B5
C957 B5
C958 A4
C959 C5
C960 C6
C961 B5
C962 C6
C963 B5
C964 B5
C970 D5
C972 D5
C973 C4
C974 D5
C975 C4
C977 D4
C979 D4
C980 D5
C981 C5
C982 A5
C983 D6
C984 D6
C985 A5
C986 A5
C987 A5
C988 A4
C989 B4
C990 D4
C991 D4
C992 C4
C993 C4
C994 B4
C995 C5
C996 C4
C997 D5
C998 C4
C999 C4
CN901 D1
CN902 B1
CN903 B1
CN951 D6
CN952 D5
D901 C3
D902 B3
D903 B3
D904 A3
D905 D3
D906 C3
D907 C3
D908 D3
D909 B3
D910 B3
D951 B4
D952 C5
D953 C5
D954 B4
D955 B4
D958 D5
D959 C4
D960 C4
D962 D4
D963 A5
D964 A5
D965 A6
D966 A6
F901 C1
GT901 C2
IC901 D3
IC902 D4
IC954 B4
IC955 D4
JMP2 A1
JMP4 C5
JMP5 C4
JMP6 D5
JMP7 B6
JMP8 C6
JMP9 B6
JMP10 B3
JMP11 C2
JMP12 C2
JMP13 D4
JMP14 D5
JMP15 D3
JMP16 A1
JMP17 D5
JMP18 C5
JMP19 B3
JMP20 D3
JMP21 D5
JMP22 C5
JMP23 C6
JMP24 B1
JMP25 B1
JMP26 B1
JMP27 C4
JMP28 C6
JMP29 C6
JMP30 A1
JMP31 A1
L901 C1
L951 A5
L952 C6
L954 B4
L955 D5
L956 C5
L957 D4
L958 C5
L959 D4
L966 C5
Q901 C3
Q902 B3
Q903 D2
Q904 D3
Q905 C3
Q951 B4
Q952 B4
Q953 C5
Q954 C5
Q955 C6
Q956 C5
Q957 D6
Q959 D5
Q960 D6
R1 D5
R3 D2
R902 B2
R903 B2
R904 B3
R905 B3
R906 A3
R906A A3
R907 B3
R908 B3
R910 D3
R911 D3
R912 D3
R913 D2
R914 D2
R915 C3
R916 C3
R917 C3
R918 C3
R919 C3
R920 D3
R921 C3
R922 C2
R923 B3
R923A A3
R951 B5
R952 B5
R953 B4
R954 B5
R955 B5
R956 B5
R957 C6
R958 A4
R959 C5
R960 B5
R961 B5
R962 C5
R964 B4
R965 C4
R966 B5
R967 B5
R968 B5
R969 B4
R971 D5
R972 D5
R973 C6
R974 C6
R975 D5
R976 D6
R977 D6
R978 C5
R979 C5
R980 D6
R981 D6
R982 D6
R983 D6
R984 D5
R985 D4
R986 D4
R987 D4
R988 D4
R989 D6
R990 D6
R991 D6
R992 D6
R993 D6
R994 D6
R995 C2
R996 B4
R997 B4
R999 D6
RT901 B1
TR901 A3
TR902 B3
TR903 C3
TVR901D1
ZD901 B3
ZD902 A3
ZD903 C3
ZD904 D3
ZD905 D3
ZD951 B5
ZD953 C6
