Philips FWM37 - Advertência - CD Mechanism; Abertura de Emergência CD

30 FW-M37

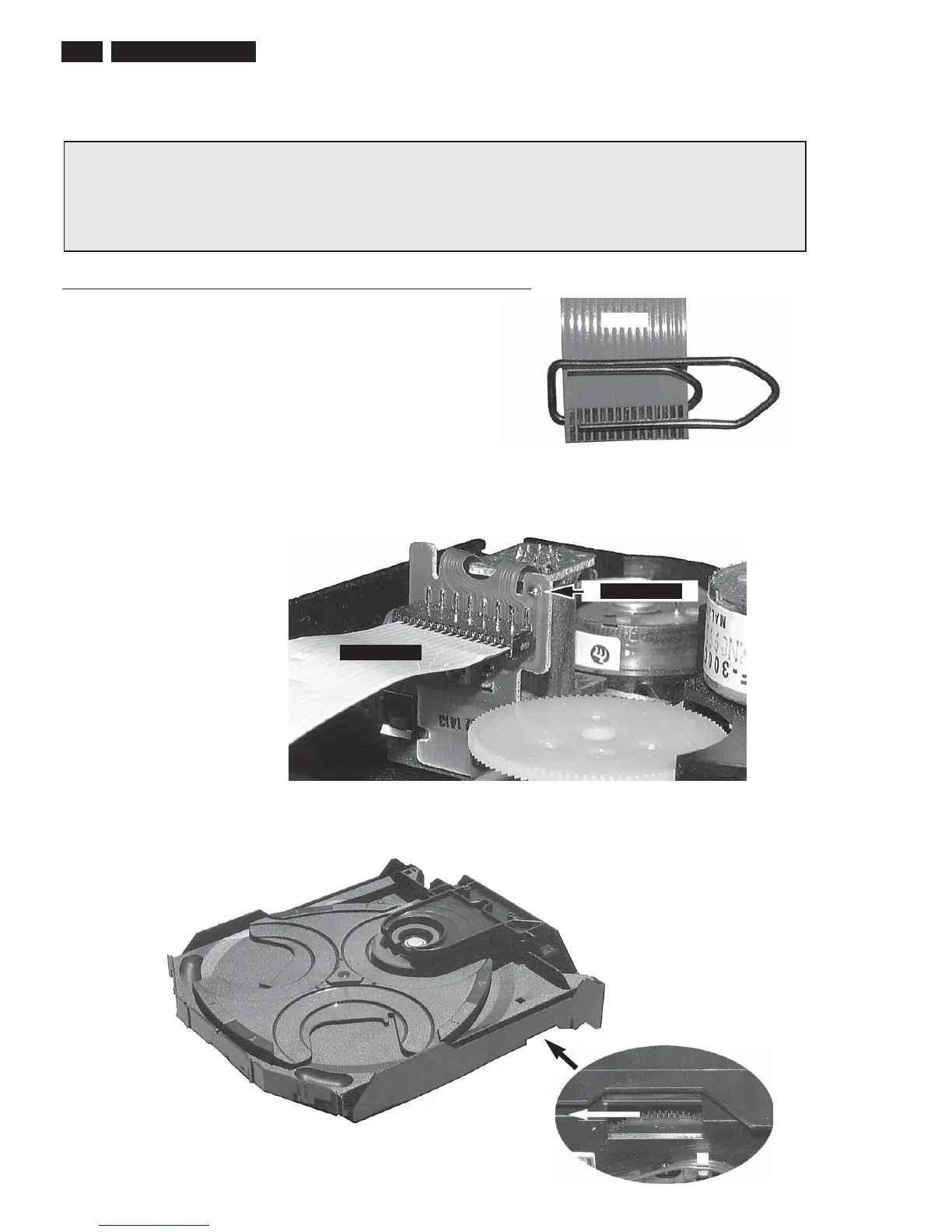

Os seguintes passos devem ser executados quando substituir o mecanismo CD:
1. Desconecte o cabo flexível do drive CD do driver antigo
2. Curto-circuite o cabo flexível com um clip de papel (fig.1)
3. Remova o drive CD antigo
4. Remova o curto-circuito do cabo flexível
5. Conecte o cabo flexível ao novo CD driver
6. Posicione o novo CD driver em sua posição
7. Remova o curto-circuito da unidade laser
CAPACITORES CARREGADOS NO PAINEL SERVO PODEM DANIFICAR CIRCUITOS DO DRIVE CD
QUANDO CONECTAR UM NOVO MECANISMO. ALÉM DAS MEDIDAS DE SEGURANÇA COMO:
• DESLIGAR A ALIMENTAÇÃO
• PROTEÇÃO ESD
MEDIDAS ADCIONAIS DEVEM SER OBSERVADAS PELO TÉCNICO.
ADVERTÊNCIA
fig.1
Atenção: O diodo laser da unidade de CD é protegido contra ESD por um ponto de solda que curto-circuita o
diodo laser à terra.
Para o correto funcionamento do CD o curto-circuito deve ser removido após a conexão do drive ao conjunto.
Abertura de Emergência
Em caso de falha na alimentação, a bandeja pode ser aberta manualmente.
1. Remova a tampa superior para ter acesso ao módulo Changer.
2. Gire a engrenagem no sentido horário (como mostrado na fi gura abaixo.
Ponto de solda
Cabo Flex
