Philips FWM37 - Módulo POWER 2001 - Circuito Detalhes; Função de Baixa Potência em Standby; Tensões DC +A1, +B1, +C1

41FW-M37
Continuação dos Detalhes do Circuito:
• Função de baixa potência em Standby
Um pequeino transformador de standby, reduz o consumo de potência no modo Standby.
No caso do aparelho ser ligado, a linha de controle ECO estã em nível baixo relé 1210 é ativado contatos 1 e 2 são fechadosm
m
m
transformador 5001 é conectado à rede.
Quando o aparelho é desligado (standby) a linha de controle ECO está em alto relé 1210 não está ativado transformador
m
m
de rede está desconectado. Através do transformador Standby e retificadores 6210-6214 a tensão de alimentação
LOW_PWR_SUP é s ubstituída. Está tensão é sempre fornecida e com isso o processador está sempre funcionando.
• Tensões DC +A1, +B1, +C1
Estas tensões alimentam o amplificador Super Classse G, descrito na página anterior.
Toda fonte de alimentação é otimizada para as características deste tipo de amplificador. Por esta razão muitos detalhes
foram aplicados para garantir a máxima eficiência e a carga simétrica para o transformador de rede.
Geração de +A1
Retificação comum de onda completa pela ponte retific. 6202, usando 100% do enrolamento secundário do transf. de rede (pin 10-14).
Geração de +B1
A alimentação para +B1 consiste de um retificador de onda completa:
– 2 diodos da ponte retificadora 6202, com 6200 (6220 em paralelo) 6201(6221 em paralelo) para geração de +B1 usando aprox.
70% do enrolamento secundário do transformador de rede (pinos 10-13 respectivamente pinos 11-14).

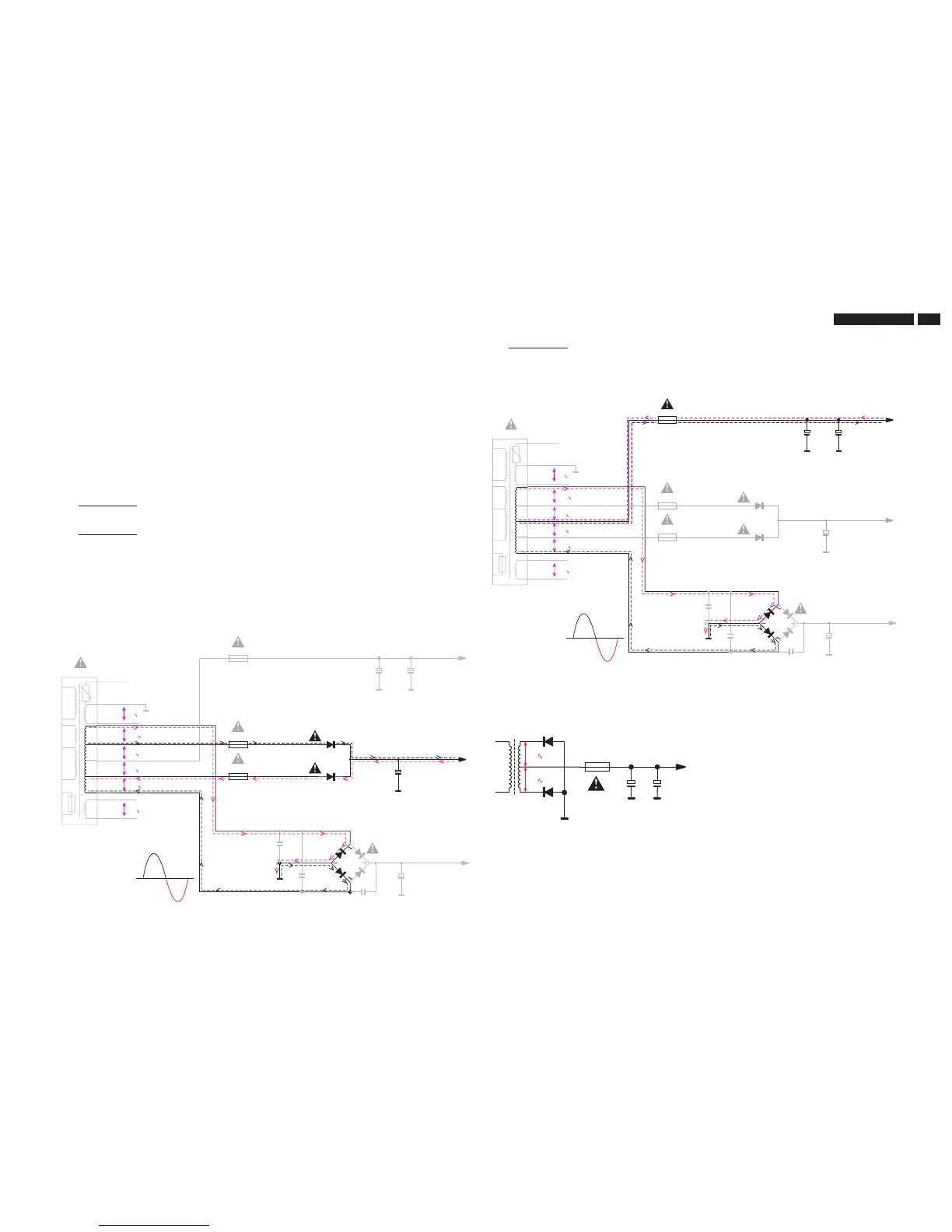

Veja o exemplo da geração de +B1 na figura 1.
Geração de +C1
Retificação de onda completa com 2 pontes retificadoras 6202 usando 50% do enrolamento secundário do transf.de rede (pin 13-15/13-11).
Veja figura 2 abaixo.
*
4
02
2
2206
3
022
1022
5122
502
2
6122
6201
6200
+B1
+C1
+A1
1207
1200
1205
6202
5001
17
10
11
12
13
14
8
9
1
2
3
4
5
6
7
15
16
10,5V
10,5V
6,5V
6,5V
4,5V
38V
19,5V
28,5V
41V
semi-ciclo positivo
semi-ciclo negativo
Caminho do sinal
figura 1
*
4
0
2
2
2206
3022
1022
5122
5022
6122
6201
6200
+B1
+C1
+A1
1207
1200
1205
6202
5001
17
10
11
12
13
14
8
9
1
2
3
4
5
6
7
15
16
5122 6122
+C1
1200
15
11
13
6202
D5SBA20
6202
simplificado:
28,5V
17V
17V
19,5V
10,5V
10,5V
6,5V
6,5V
4,5V
38V
19,5V
41V
semi-ciclo positivo
semi-ciclo negativo
Caminho do sinal
figura 2
