28
MCM595
ADVERTÊNCIA
CAPACITORES CARREGADOS NO PAINEL SERVO PODEM DANIFICAR CIRCUITOS DO DRIVE CD
QUANDO CONECTAR UM NOVO MECANISMO. ALÉM DAS MEDIDAS DE SEGURANÇA COMO:
• DESLIGAR A ALIMENTAÇÃO
• PROTEÇÃO ESD
MEDIDAS ADCIONAIS DEVEM SER OBSERVADAS PELO TÉCNICO.

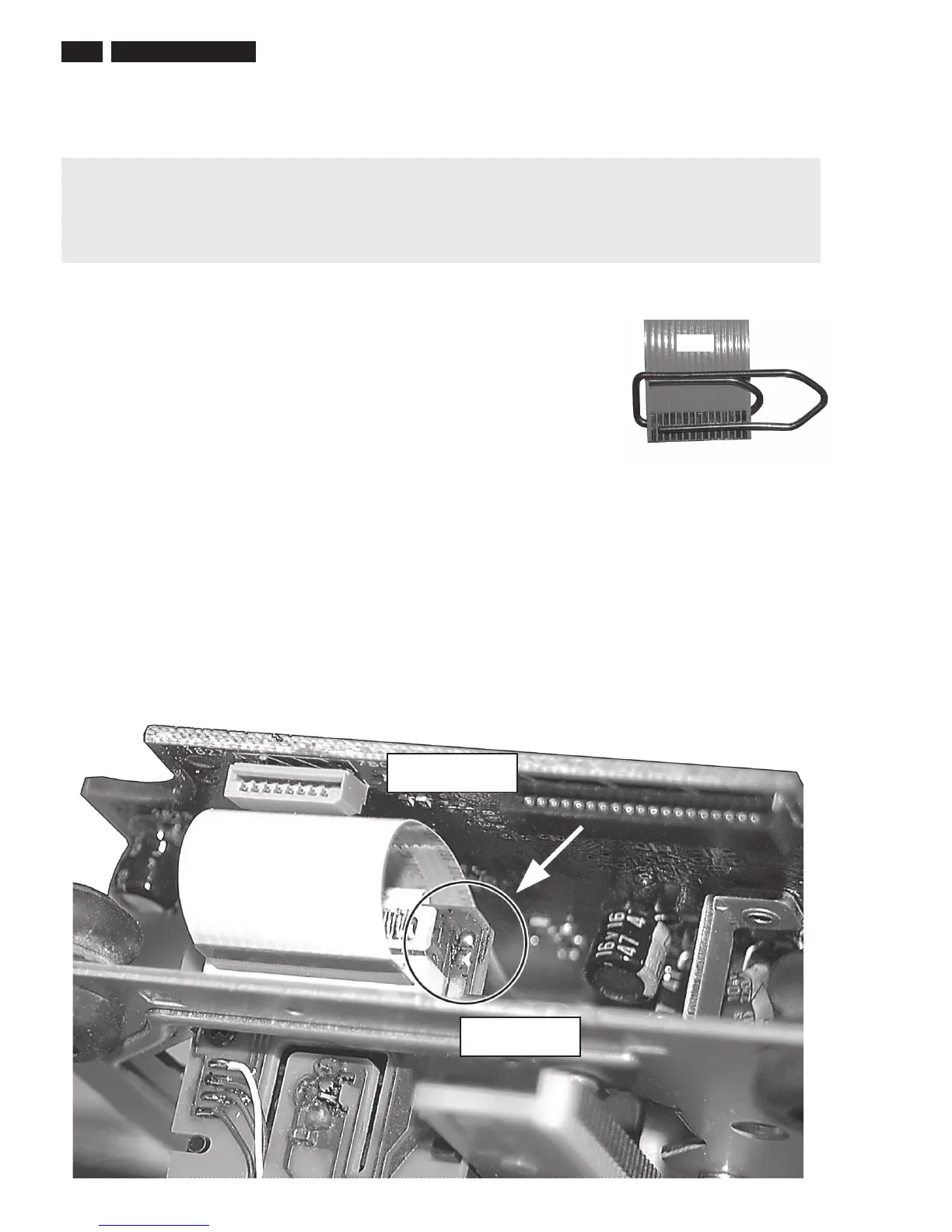

Os seguintes passos devem ser executados quando substituir o mecanismo CD:
1. Dessolde os motores do disco e slide
2. Remova 2 parafusos
3. Desconecte o cabo fl exível do drive CD do driver antigo
4. Curto-circuite o cabo fl exível com um clip de papel (fi g.1)
5. Remova o drive CD antigo
6. Posicione o novo CD driver em sua posição
7. Solde os motores do disco e slide após fi xar o drive no painel
8. Mova o slide para fora
9. Remova o curto-circuito do cabo fl exível
10. Conecte o cabo fl exível ao novo CD driver
11. Remova o curto-circuito da unidade laser (veja fi gura abaixo)
Atenção: O diodo laser da unidade de CD é protegido contra ESD por um ponto de solda que curto-circuita o
diodo laser à terra.
Para o correto funcionamento do CD o curto-circuito deve ser removido após a conexão do drive ao
conjunto.
fig.1
Cabo Flex
8001
Painel CD
Drive CD
