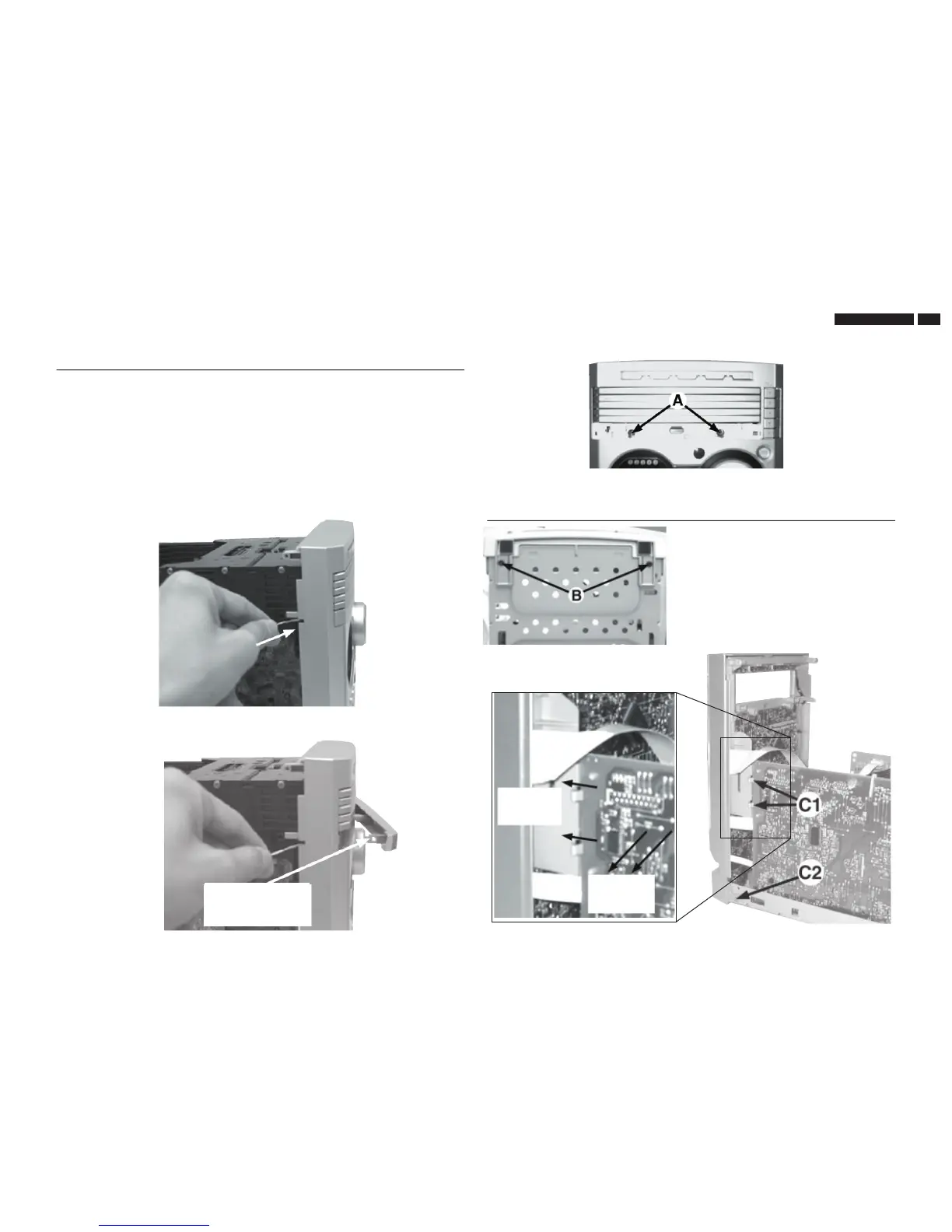

Figura 1
INSTRUÇÕES DE DESMONTAGEM
Desmontagem do Módulo 5DTC
1) Solte 4 parafusos e remova a Tampa Superior (pos 255) des-
lizando-a na direção da traseira do aparelho antes de retirá-la
- 2 parafusos na traseira
- 1 parafuso de cada lado (dir/esq)
2) Solte os 3 parafusos para remover o Painel Esquerdo (pos253)
e o Painel Direito (pos 254). Os painéis são removidos des-
lizando-os diretamente para a traseira do aparelho.
- 1 parafuso na lateral
- 2 parafusos na traseira
3) Pegue um clips ou algo similar com diâmetro de 1mm ou 1,5mm.
Coloque o aparelho na posição e insira o clips como mostra a
figura 1.
1) Remova os 2 parafusos B (pos 282) como mostra a fig. 4
do gabinete frontal inferior ( pos 101).
2) Libere o Painel Combi (pos. 1102-1001)
e o Suporte Combi (pos 252) liberando as 2 travas C1 (veja
figura 5) após puxe-os para fora como mostra a figura 6.
3) Destrave as 2 travas C2 (veja figura 5) dos lados esquerdo e
direito do Gabinete Frontal (pos 101) e puxe o slide do
Painel Frontal.
Soltando o Painel Frontal do conjunto Traseiro/Inferior
4) Para remover a Tampa do CD Orn (pos 111), você deve
empurrar o prendedor na direção correta (veja fig.1) e
posição correta (veja fig. 2) para liberar-lo da Tampa
CD Orn anes de removê-la.
5) Solte os 4 parafusos A (veja fig. 3 e fig. 9) para remover
o módulo 5DTC (pos 1103).
- 2 parafusos na frente
- 2 parafusos na traseira
Nota : Para outras informações do Módulo 5DTC veja
"Dicas de abertura da bandeja em caso de
emergência" capítulo Módulo 5DTC.
Figura 2
Figura 5
Figura 4
Figura 3
Figura 6
