Desmontagem do Painel Frontal
1) O Botão de Volume (pos 136) pode ser removido puxando-o
para fora como mostra a figura 7.
2) Solte os 4 parafusos D (veja fig. 8) para remover o Suporte
Superior (pos 251) e o Painel Chave CDC (pos 1105B)
3) Solte os 2 parafusos E (veja fig. 8) para remover o Suporte
Combi (pos 252).
4) Solte os 9 parafusos F (veja fig. 8) para remover o Painel
Frontal (pos 1105A).
5) Solte os 3 parafusos G (veja figura 8) para remover o Painel
USB PC LINK (pos 1106).
Desmontagem do Painel Traseiro
1) Solte os 3 parafusos H e as 2 travas C3 (veja figura 9)
para remover o Painel Tuner. .
2) Solte o parafuso K (veja figura 9) para soltar o Painel
Soquete de Rede (pos 1102 - 1002B)
3) Solte os 4 parafusos J e as 2 travas C4 (veja figura 9)
para remover o Gabinete Traseiro (pos 256) deslizan-
do-o para fora (veja figura 10).
Nota : O Painel Tuner e o Painel Soquete de Rede
podem ser removidos junto com o Gabinete
Traseiro.
4) Solte os 4 parafusos L (veja figura 9) para remover o Fan
(pos 1104) do Gabinete Traseiro.

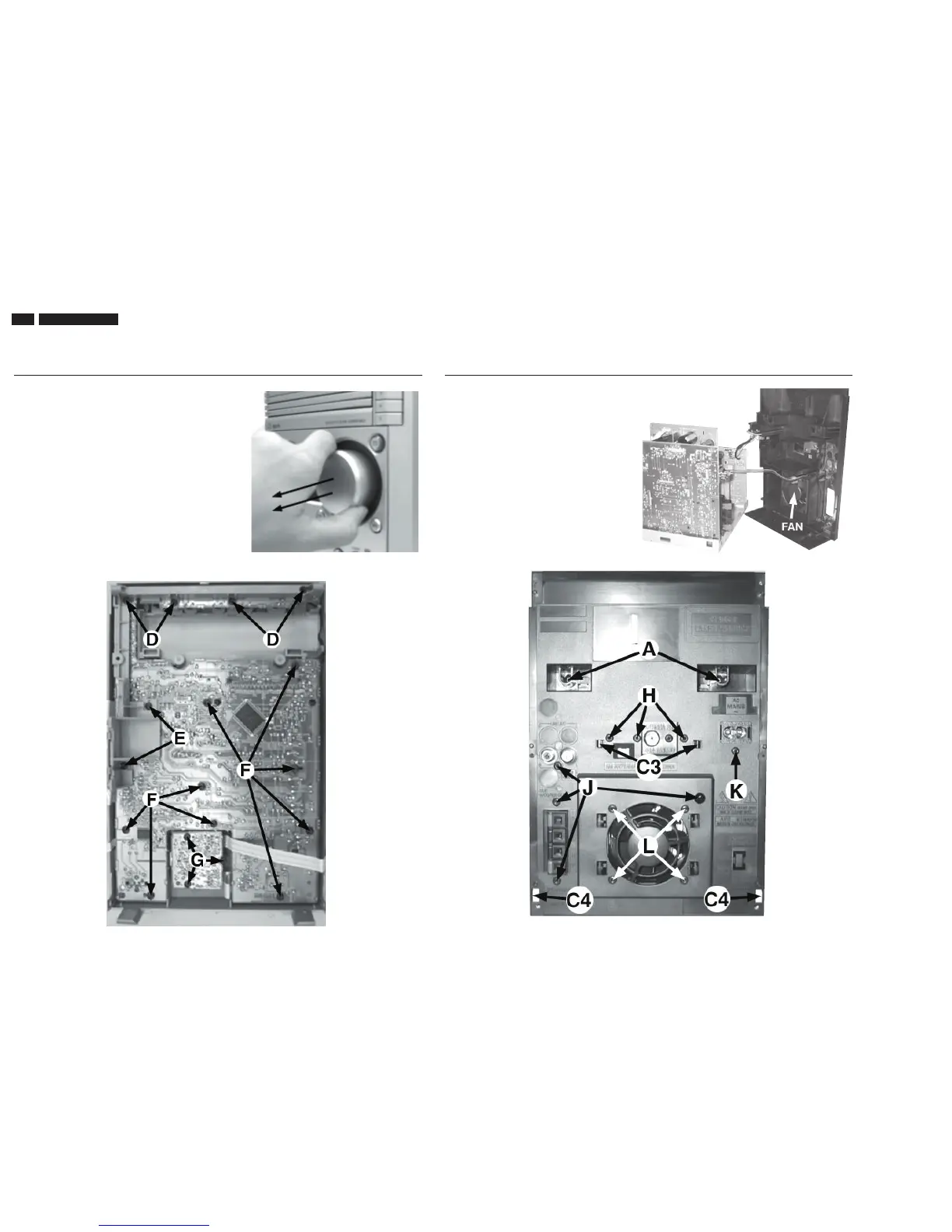

Figura 7
Figura 8
INSTRUÇÕES DE DESMONTAGEM
Figura 9
Figura 10
