854A

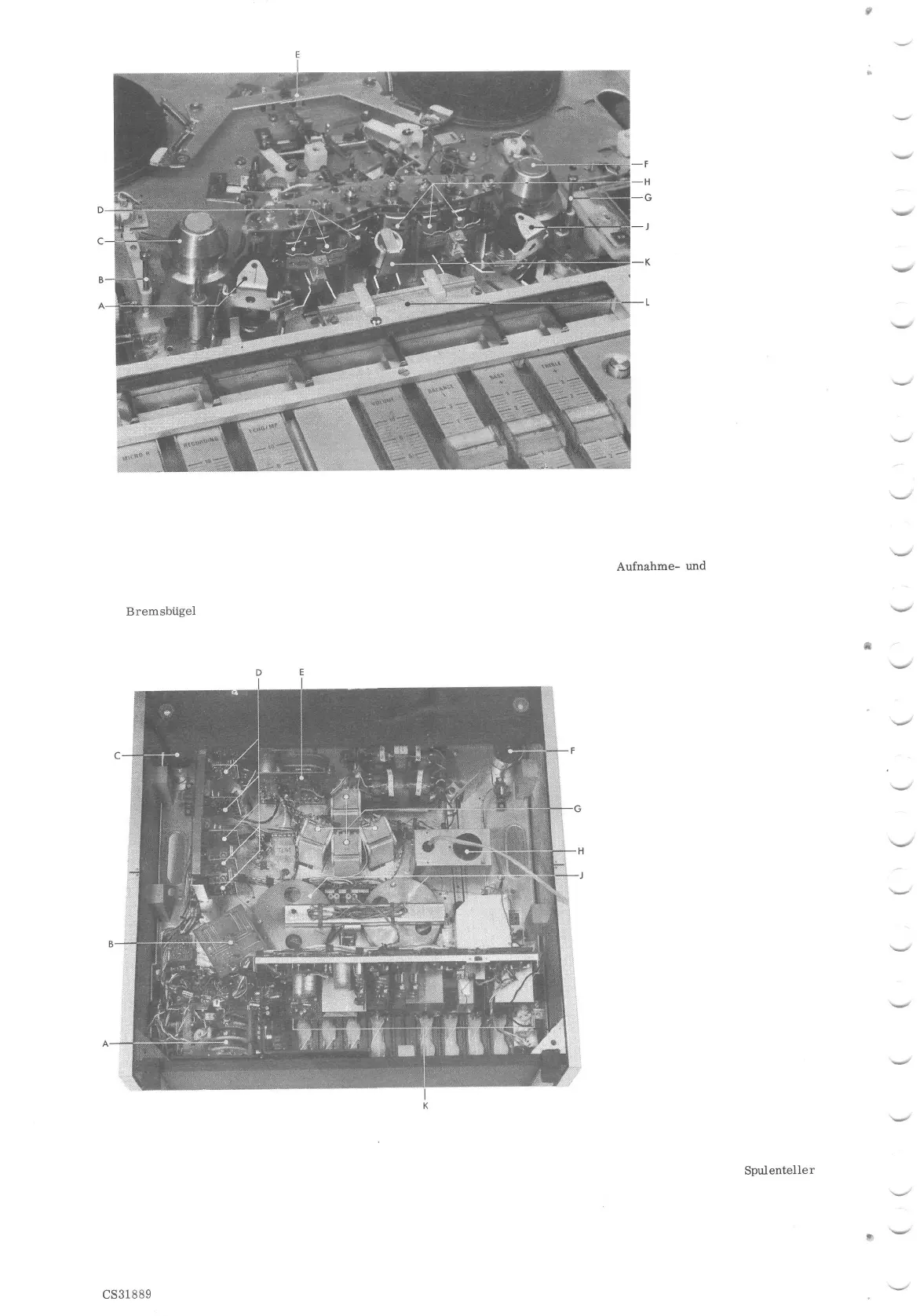

Abb. 3. Draufsicht (nach Demontage der Abdeckplatte)
A Andruckrolle für Reversebetrieb
B Bandzugkomparator links
C Bandführung links
D Wiedergabe-, Aufnahme- und Löschkopf für Reversebetrieb
E
Bremsbügel
F Bandführung rechts
G Bandzugkomparator rechts
H Lösch-,
Aufnahme-und
Wiedergabekopf
J Andruckrolle
K Mittelstift
L Bandklebeschiene
855A
Abb. 4. Rückansicht (nach Demontage der Rückwand)
A Schaltuhr
B Hallmotor zum Antrieb der Tonwellen
C Gleichstrommotor für rechten Spulenteller
D Funktionelle Einheiten Steuerteil
E Speiseeinheit
F Gleichstrommotor für linken
Spulenteller
G Solenoide (Elektromagnete)
H Spannungsumschalter
J Schwungräder
K Funktionelle Einheiten für Verstärkerteil
