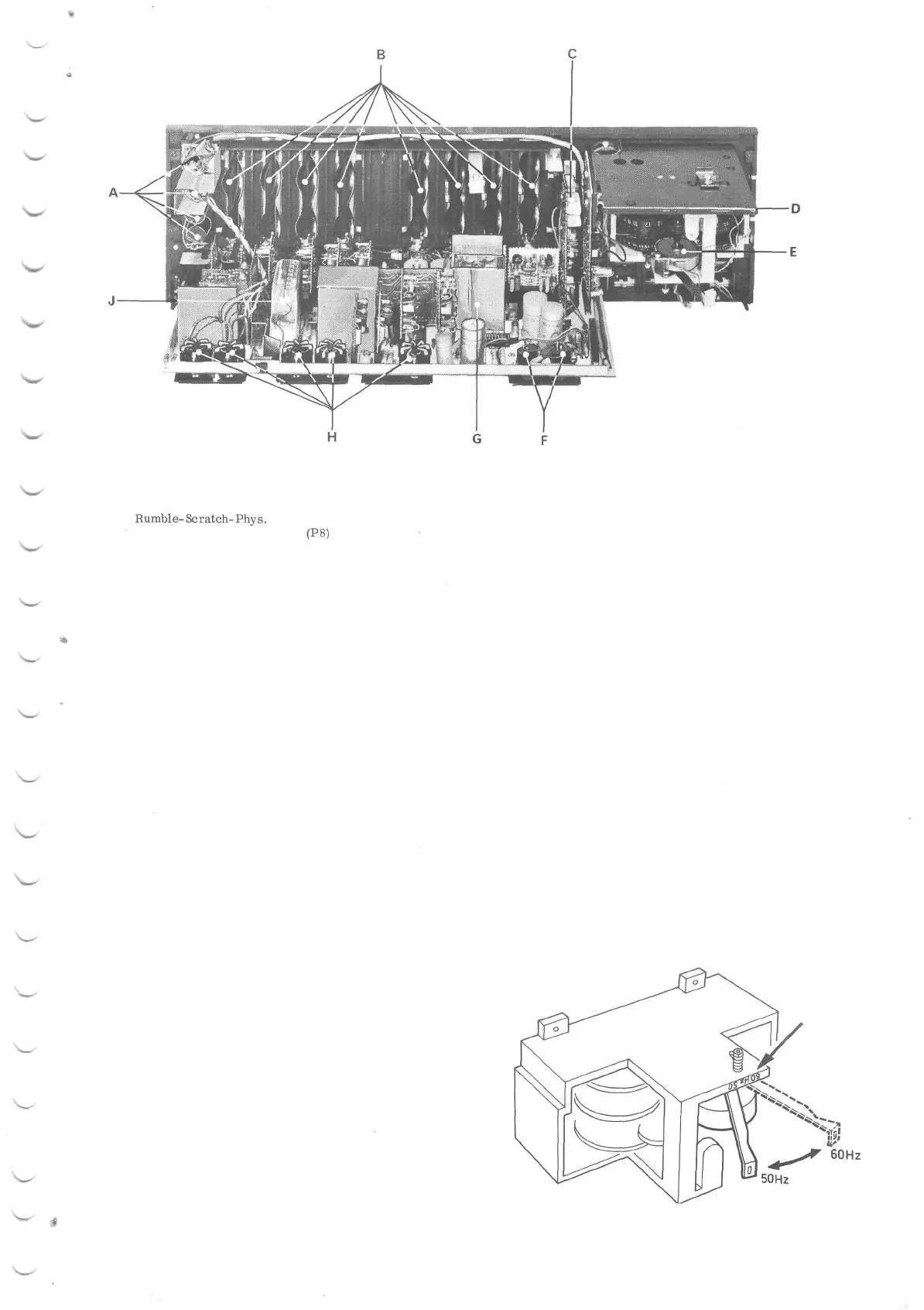

Abb. 5. Demontierte Verstärkereinheit
A Anschlussbuchsen auf Vorderseite
B Antriebsschnecken für Potentiometer
C
Rumble-Scratch-Phys.
-Printplatte (Print 4)
D Endverstärkereinheit - links
(P8)
Die Verstärkereinheit - rechts (P108) ist entfernt worden.
E Schaltuhr mit Synchronmotor (M4)
F Anschlussbuchsen für Lautsprecher
G Abschirmung für die Oszillatoreinheit (P9)
H Anschlussbuchsen
J Aufnahmerelais RE1
UMSCHALTEN AUF EINE ANDERE NETZSPANNUNG UND/ODER NETZFREQUENZ
Umschalten auf eine andere Spannung geschieht mit einem auf
der Rückwand angeordneten Spannungsumschalter (Pos. 54,
Abb. 2).
Da die drei Tonbandmotoren mit einer Gleichspannung gespeist
werden, genügt es, beim Umschalten von 50 nach 60 Hz (oder
umgekehrt), den Motor der Uhr auf die gewünschte Frequenz
zu schalten.
Links in der Rückwand (bei Pos. 44) befindet sich ein Schlitz,
durch den man den Uhrenmotor mit einem Schraubenzieher in
die gewünschte Stellung schalten kann. Nach Entfernen der
Rückwand kann diese Einstellung auch von Hand vorgenommen
werden.
60Hz
