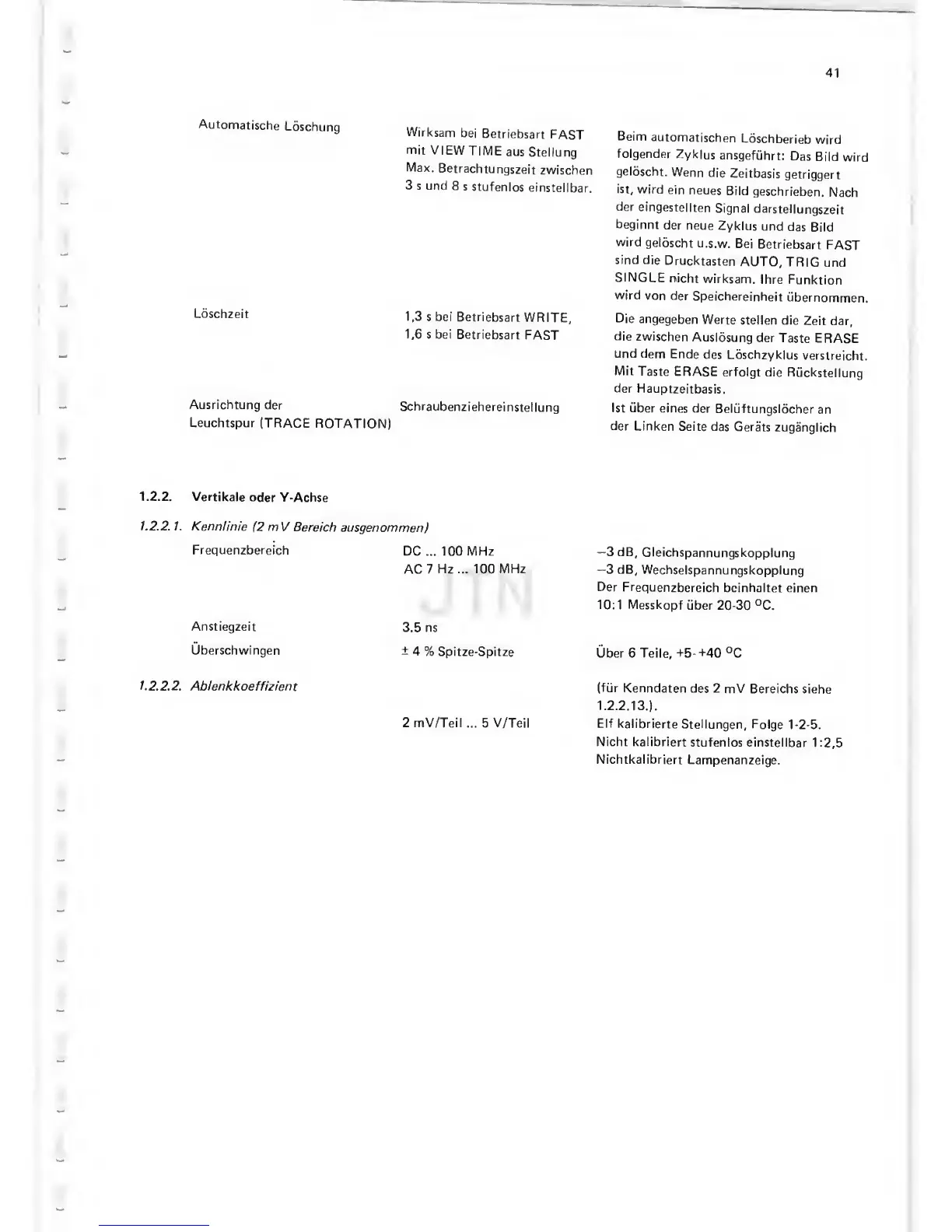

Automatische
Loschung
vVirksam
bei
Betriebsart
FAST
mit
VIEW
TIME
aus
Stellung
Max.
Betrachtungszeit
zwischen
3 s
und
8
s
stufenlos
einstellbar.
Loschzeit
1,3 s bei
Betriebsart
WRITE,
1,6 s bei
Betriebsart
FAST
Ausrichtung
der
Schraubenziehereinstellung
Leuchtspur
(TRACE
ROTATION)
Beim
automatischen
Ldschberieb
wird
folgender
7yklus
ansgefiihrt:
Das
wird
geldscht.
Wenn
die
Zeitbasis
getriggert
ist,
wird
ein
neues
geschrieben.
Nach
der
eingestellten
Signal
darstellungszeit
beginnt
der
neue
Zykius
und
das
wird
geloscht
u.s.w.
Bei
Betriebsart
FAST
Sind
die
Drucktasten
AUTO,
TRIG
und
SINGLE
nicht
wirksam.
Ihre
Funktion
wird
von
der
Speichereinheit
ubernommen.
Die
angegeben
Werte
stellen die
Zeit
dar,
die
zwischen
Auslosung
der
Taste
ERASE
Und
dem
Ende
des
Ldschzykius
verslreicht.
Mit
Taste
ERASE
erfoigt
die
Ruckstellung
der
Hauptzeitbasis.
Ist Liber
eines
der
Beluftungslocher
an
der
Linken
Seite
das Gerats
zuganglich
1.2.2.
Vertikale
oder Y-Achse
1.2.2.
1. Kenniinie
(2
mV
Bereich
ausgenommen)
Frequenzbereich
DC ... 100 MHz
AC 7
Hz
...
100 MHz
Anstiegzeit
Uberschwingen
3.5 ns
±
4
% Spitze-Spitze
—3
dB,
Gleichspannungskopplung
—3
dB,
Wechselspannungskopplung
Der
Frequenzbereich
beinhaltet einen
10:1
Messkopf
iiber
20-30
°C.
Uber 6 Teile,
-t-5--t40
°C
1.2. 2.
2. Ablenkkoeffizient
(fiir
Kenndaten des 2
mV Bereichs
siehe
1.2.2.13.).
2 mV/Teil
...
5 V/Teil
Elf
kalibrierte
Stellungen,
Folge
1-2-5.
Nicht kalibriert
stufenlos einstellbar
1:2,5
Nichtkalibriert
Lampenanzeige.
