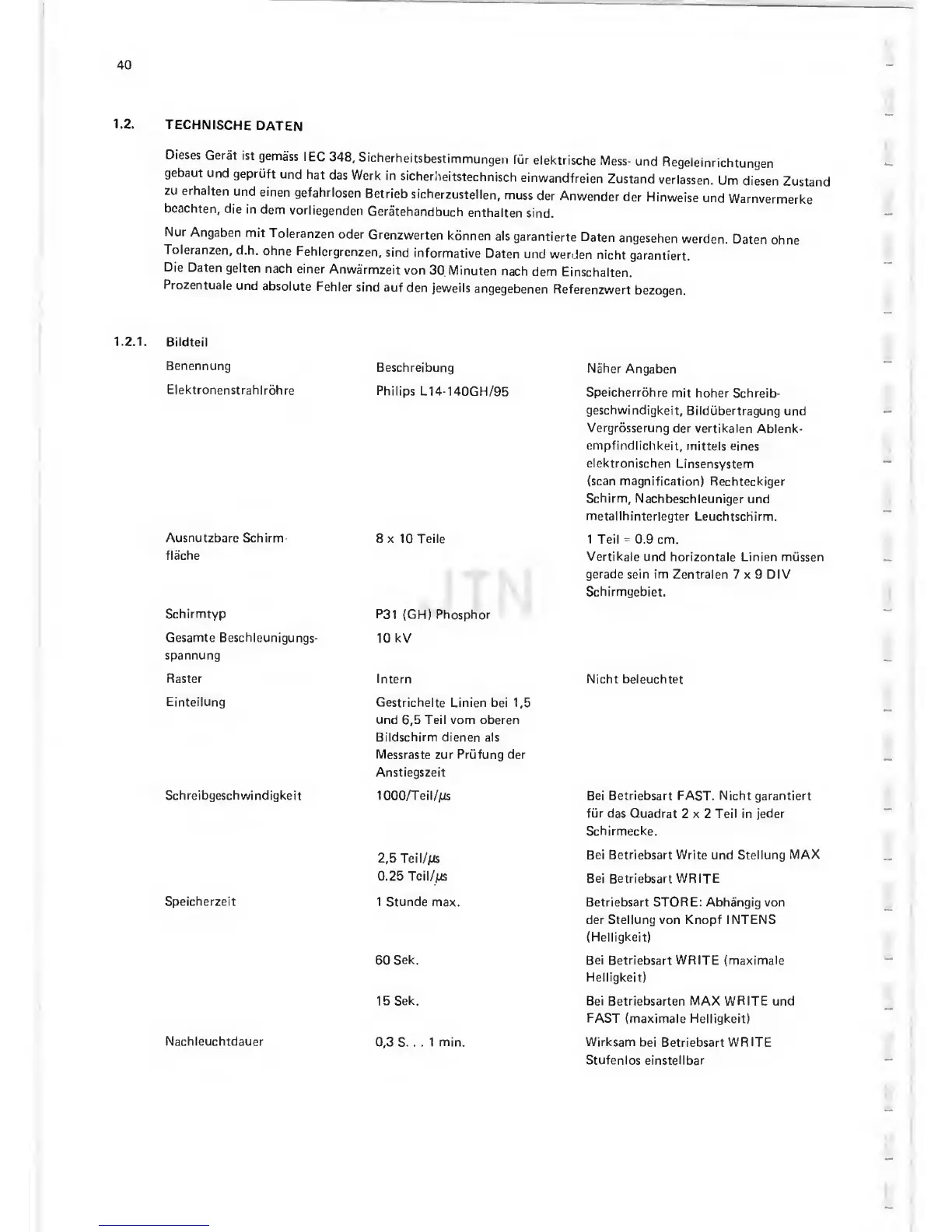

Philips PM 3266 - Page 39

40
1.2.
TECHNISCHE
DATEN
Dieses
Gerat
ist
gemass
I
EC
348,
Sicherheitsbestimmungen
fCir
elektrische
Mess-
und
Regeleinrichtungen
gebaut
und
gepriift
und
hat
das
Werk
in
sicherheitstechnisch
einwandfreien
Zustand
verlassen.
Um
diesen
Zustand
zu
erhalten
und
einen
gefahrlosen
Betrieb
sicherzustellen,
muss
der
Anwender
der
Hinweise
und
Warnvermerke
beachten,
die
in
dem
vorliegenden
Geratehandbuch
enthalten
sind.
Nur
Angaben
mit
Toleranzen
oder
Grenzwerten
kdnnen
als
garantierte
Daten
angesehen
werden.
Daten
ohne
Toleranzen,
d.h.
ohne
Fehlergrcnzen,
sind
informative
Daten
und
werden
nicht
garantiert.
Die
Daten
gelten
nach
einer
Anwarmzeit
von 30
Minuten
nach
dem
Einschalten.
Prozentuale
und
absolute
Fehler
sind
auf den
jeweils
angegebenen
Referenzwert
bezogen.
Bildteil
Benennung
Beschreibung
Naher
Angaben
Elektronenstrahlrohre
Philips
L14-140GH/95
Speicherrohre
mit hoher
Schreib-
geschwindigkeit,
Bildubertragung
und
Vergrosserung
der
vertikalen Ablenk-
empfindlichkeil,
mittels eines
elektronischen
Linsensystem
(scan magnification)
Rechteckiger
Schirm,
Nachbeschleuniger
und
metallhinterlegter
Leuchtschirm.
Ausnutzbare Schirm
8x10 Teile
1 Teil
=
0.9 cm.
flache
Vertikale und
horizontale Linien miissen
gerade
sein im
Zentralen 7x9 DIV
Schirmgebiet.
Schirmtyp
P31
(GFI)
Phosphor
Gesamte Beschleunigungs-
10
kV
spannung
Raster
Intern Nicht beleuchtet
Einteilung
Gestrichelte
Linien bei
1,5
und
6,5
Teil vom oberen
Bildschirm
dienen als
Messraste zur Priifung der
Anstiegszeit
Schreibgeschwindigkeit
1000/Teil//Js Bei Betriebsart FAST. Nicht garantiert
fur
das Quadrat 2x2 Teil in jeder
Schirmecke.
2,5 Teil/jtis
Bei Betriebsart Write und Stellung
MAX
0.25
Teil/AK
Bei Betriebsart WRITE
Speicherzeit
1 Stunde max.
Betriebsart STORE: Abhangig von
der
Stellung von Knopf INTENS
(Helligkeit)
60
Sek.
Bei Betriebsart
WRITE
(maximale
Helligkeit)
15 Sek. Bei Betriebsarten MAX
WRITE und
FAST
(maximale Helligkeit)
Nachleuchtdauer
0,3 S. . .
1 min.
Wirksam
bei
Betriebsart
WRITE
Stufenlos einstellbar
