39
1.
ALLGEMEINES
1.1.
EINLEITUNG
PM
3266 ist
ein
tragbares
Speicher-Oszilloskop
mit
sehr
hoher
Schreibgeschwindigkeit
(1000
Teil//ns).
Das
Gerat
ermoglicht
die Messung
von
Signalen
bei
sehr hoher
Empfindlichkeit
(2 mV/T
eil) iiber
eine
grosse
Bandbreite
(100 MHz).
Das
Oszilloskop
ist mit
vielen
integrierten
Schaltungen
bestiickt
wodurch
sehr
stabiler
Betrieb
gewahrleistet
ist
und
die Zahl
der
Einstellorgane
verringert
wird.
Zur
Erleichterung
von
Priifung
und
Einstellung
sind an
geeigneten
Stellen
rund urn
die
Schaltung
Messpunkte
vorgesehen.
Das
Gerat
besitzt
verschiedene
Speicherfunktionen
wie Normal-
und
Eilschreibgeschwindigkeit
und
automatische
Loschung.
Die grosse
Auswahl
von
Darstellungsmoglichkeiten
umfasst:
Darstellung
eines
Kanals,
zwei
Kanale
alternierend
Oder
gechopped;
zwei
Kanale
addiert
mit
normaler
und
invertierter
Lage fiir
beide
Eingangssignale
sowie eine
Hauptzeitbasis
und
eine
verzogerte
Zeitbasis.
Zusatzliche
Besonderheiten
des PM
3266
sind
der dritte
Kanal TRIG
VIEW
und
die
ALTernateTB
(alternie-
rende
Zeitbasis)
Moglichkeit.
TRIG
VIEW
gestattet
Darstellung
des
Triggersignals
(intern oder extern
angelegt)
uber einen
dritten
Kanal
durch
Drucktastenwahl).
alt.TB
bietet dem
Gebraucher
eine gleichzeitige
Darstellung
des
Signals auf
den beiden von
Hauptzeitbais
und verzogerter
Zeitbasis
gelieferten
Zeitmassstaben.
Das Oszilloskop PM
3266 hat eine
Speisung mit
niedriger
Verlustleistung
und lasst sich
mittels eines
Umschalters
auf zwei
Spannungsbereiche,
namlich 90
V
bis
140
V und
200
V
bis 264 V einstellen. Dadurch
erubrigt
sich innerhalb
dieser beiden
Bereiche
die dauernde
Einstellung auf die ortliche
Netzspannung.
Durch
alle diese
Eigenschaften
eignet sich
das Oszilloskop
fiir einen ausgebreiteten
Einsatzbereich.

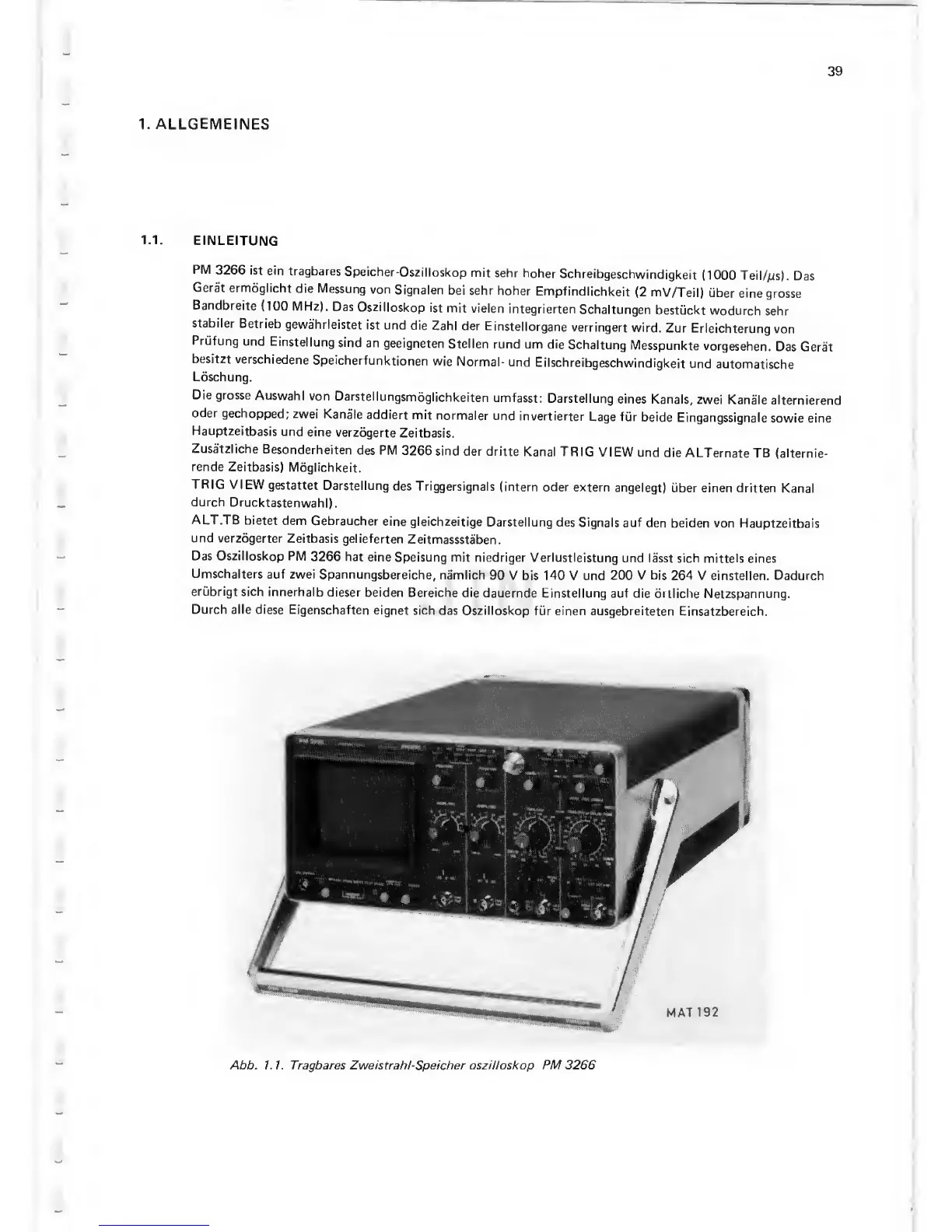

Abb. 1. 1. Tragbares Zweistrahl-Speicher oszilloskop PM 3266
