51

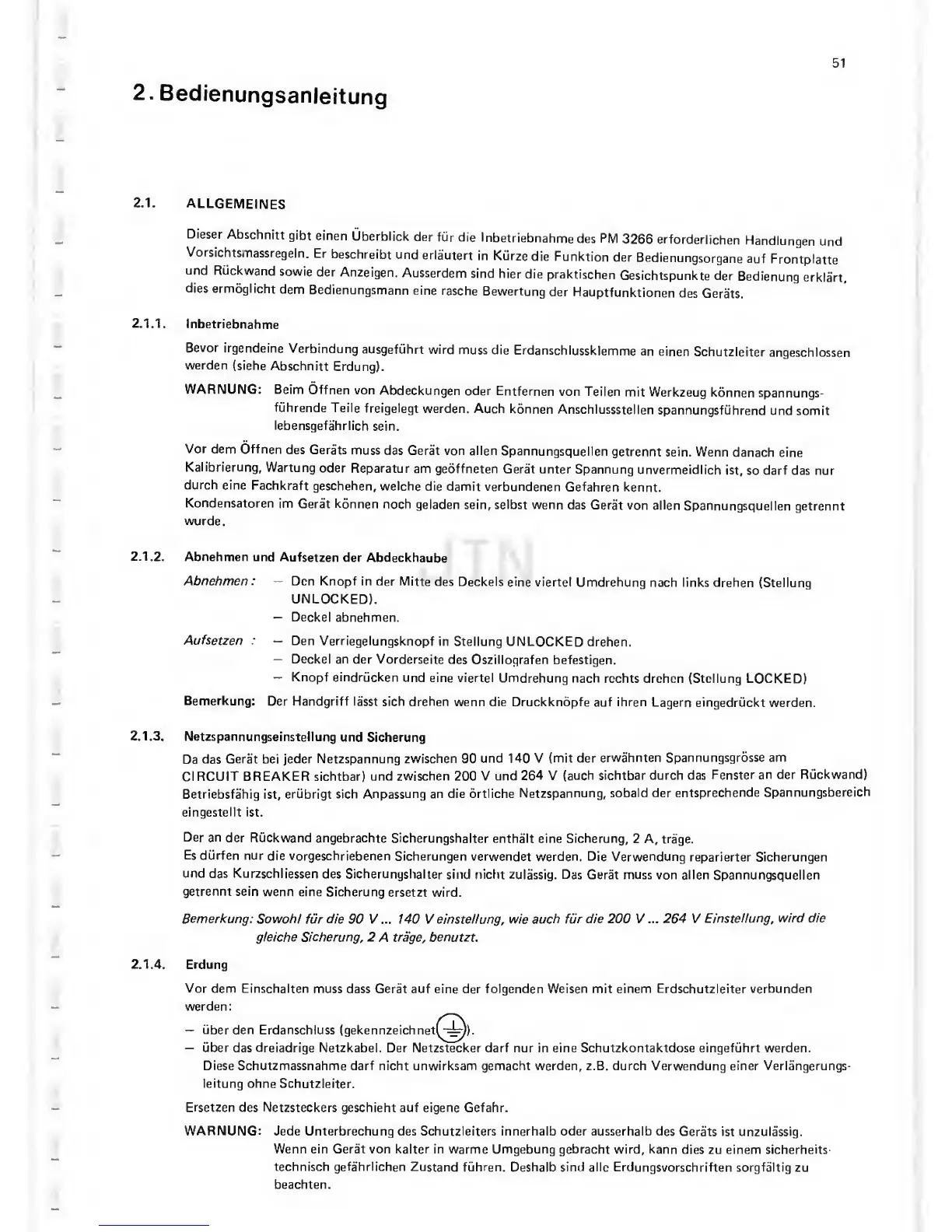

2.
Bedienungsanleitung
-
2.1.
ALLGEMEINES
~
Dieser
Abschnitt
gibt
einen
Uberblick
der
fiir die
Inbetriebnahme
des PM
3266 erforderlichen
Handlungen
und
Vorsichtsmassregeln.
Er
beschreibt
und
erlautert
in Kiirze
die Funktion
der
Bedienungsorgane
auf
Frontplatte
und
Riickwand
sowie
der Anzeigen.
Ausserdem
sind
hier
die praktischen
Gesichtspunkte
der
Bedienung
erklart.
dies
ermoglicht
dem
Bedienungsmann
eine
rasche
Bewertung
der
Hauptfunktionen
des
Gerats.
2.1.1.
Inbetriebnahme
Bevor
irgendeine
Verbindung
ausgefiihrt
wird
muss die
Erdanschlussklemme
an
einen
Schutzleiter
angeschlossen
werden
(siehe
Abschnitt Erdung).
-
WARNUNG:
Beim
Offnen
von
Abdeckungen
oder
Entfernen
von
Teilen mit Werkzeug
konnen spannungs-
fCihrende
Teile
freigelegt
werden. Auch
konnen
Anschlussstellen
spannungsfiihrend
und somit
lebensgefahrlich
sein.
-
Vor
dem Offnen
des Gerats
muss das
Gerat von
alien
Spannungsquellen
getrennt
sein. Wenn
danach eine
Kalibrierung,
Wartung
oder Reparatur
am geoffneten Gerat
unter
Spannung
unvermeidlich
ist,
so
darf
das nur
durch
eine
Fachkraft
geschehen,
welche
die damit verbundenen
Gefahren
kennt.
Kondensatoren
im Gerat
konnen noch
geladen sein,
selbst wenn
das Gerat von
alien
Spannungsquellen getrennt
wurde.
-
2.1.2.
Abnehmen und
Aufsetzen
der Abdeckhaube
-
Abnehmen
:
—
Den Knopf in
der Mitte
des Deckels
eine viertel Umdrehung
nach links drehen (Stellung
UNLOCKED).
—
Deckel
abnehmen.
-
Aufsetzen
:
—
Den Verriegelungsknopf
in Stellung UNLOCKED
drehen.
—
Deckel
an der Vorderseite
des Oszillografen
befestigen.
—
Knopf eindriicken
und eine viertel
Umdrehung nach
rcchts drehen {Stellung LOCKED)
- Bemerkung:
Der Handgriff lasst
sich drehen
wenn die Druckknopfe auf ihren
Lagern
eingedriickt werden.
-
2.1.3.
Netzspannungseinstellung
und Sicherung
Da
das
Gerat
bei
jeder Netzspannung
zwischen
90
und 140 V (mit der
erwahnten Spannungsgrosse
am
CIRCUIT BREAKER
sichtbar) und
zwischen
200
V und
264 V
(auch sichtbar durch das
Fenster
an der
Riickwand)
Betriebsfahig
ist,
eriibrigt sich Anpassung
an die ortliche
Netzspannung,
sobald der
entsprechende
Spannungsbereich
eingestellt
ist.
-
Der
an
der
Riickwand
angebrachte Sicherungshalter
enthalt eine Sicherung,
2 A, trage.
Es
diirfen nur
die vorgeschriebenen
Sicherungen verwendet
werden. Die Verwendung
reparierter Sicherungen
und
das Kurzschliessen
des Sicherungshalter
sind nicht zulassig. Das
Gerat muss von alien
Spannungsquellen
getrennt sein
wenn eine Sicherung
ersetzt
wird.
Bemerkung:
Sowohl
fur
die
90 V
...
140 V einstellung, wie auch
fiir die 200 V ... 264 V
Einsteiiung, wird
die
gleiche Sicherung,
2 A
trage, benutzt.
2.1.4. Erdung
Vor
dem Einschalten
muss dass Gerat auf eine der folgenden Weisen mit einem
Erdschutzleiter verbunden
werden:
“
—
iiberden Erdanschluss
(gekennzeichnet(-^^).
—
iiber das dreiadrige Netzkabel.
Der Netzstecker darf
nur
in eine
Schutzkontaktdose
eingefiihrt werden.
Diese
Schutzmassnahme darf nicht unwirksam gemacht werden, z.B. durch Verwendung einer Verlangerungs-
leitung ohne Schutzleiter.
-
Ersetzen des Netzsteckers
geschieht auf eigene Gefahr.
-
WARNUNG:
Jede Unterbrechung des Schutzleiters innerhalb oder ausserhalb des
Gerats ist unzulassig.
Wenn ein Gerat von kalter in
warme
Umgebung
gebracht
wird,
kann
dies zu
einem sicherheits-
technisch gefahrlichen
Zustand
fiihren.
Deshalb sind alle Erdungsvorschriften
sorgfaltig zu
beachten.
