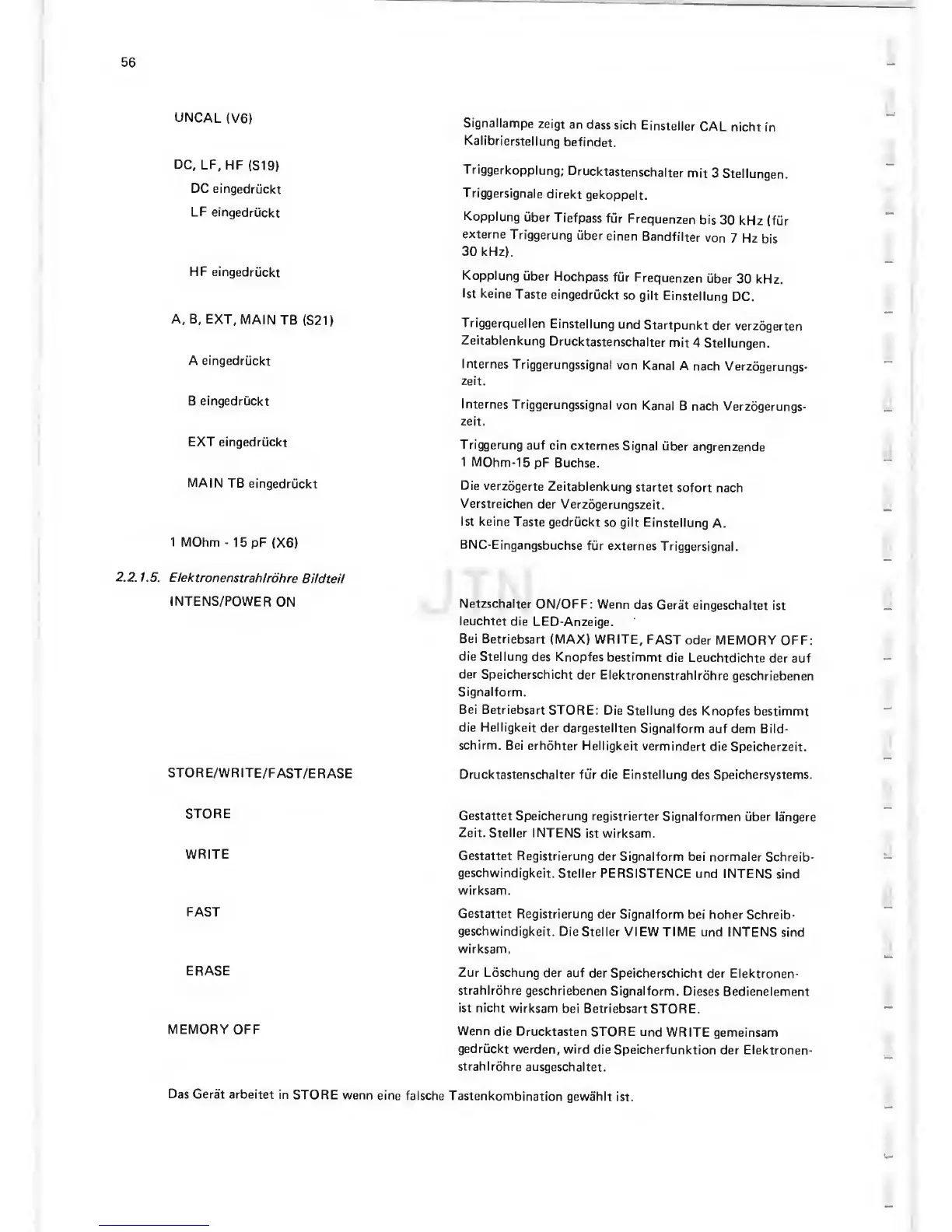

56
UNCAL
(V6)
DC,
LF,
HF
(S19)
DC
eingedruckt
LF
eingedruckt
HF
eingedruckt
A, B, EXT,
MAIN
TB
(S21)
A
eingedruckt
B
eingedriickt
EXT eingedruckt
MAIN
TB
eingedruckt
1
MOhm
-
15
pF
(X6)
2.2.
1.5.
Elektronenstrahlrohre
Bildteil
INTENS/POWER
ON
STORE/WRITE/FAST/ERASE
Signallampe
zeigt
an
dass
sich
Einsteller
CAL
nicht
in
Kalibrierstellung
befindet.
Triggerkopplung;
Drucktastenschalter
mit
3
Stellungen.
Triggersignale
direkt
gekoppelt.
Kopplung
uber
Tiefpass
fur
Frequenzen
bis
30
kHz
(fur
externe
Triggerung
iiber
einen
Bandfilter
von
7 Hz
bis
30
kHz).
Kopplung
iiber
Hochpass
fur
Frequenzen
iiber
30 kHz.
1st
keine
Taste
eingedriickt
so
gilt
Einstellung
DC.
Triggerquellen
Einstellung
und
Startpunkt
der verzbgerten
Zeitablenkung
Drucktastenschalter
mit 4
Stellungen.
Internes
Triggerungssignal
von
Kanal
A nach
Verzogerungs-
zeit.
Internes
Triggerungssignal
von
Kanal
B nach
Verzogerungs-
zeit.
Triggerung
auf cin cxternes
Signal iiber
angrenzende
1
MOhm-15
pF
Buchse.
Die
verzbgerte
Zeitablenkung
startet
sofort
nach
Verstreichen
der
Verzbgerungszeit.
1st keine
Taste
gedriickt
so gilt
Einstellung
A.
BNC-Eingangsbuchse
fiir
externes
Triggersignal.
Netzschalter
ON/OFF: Wenn
das
Gerat eingeschaltet
ist
leuchtet
die LED-Anzeige.
Bei
Betriebsart
(MAX) WRITE,
FAST
oder MEMORY
OFF:
die Stellung
des Knopfes
bestimmt
die Leuchtdichte
der
auf
der
Speicherschicht der
Elektronenstrahlrohre
geschriebenen
Signalform.
Bei Betriebsart
STORE:
Die Stellung
des Knopfes bestimmt
die Helligkeit
der
dargestellten
Signalform
auf dem Bild-
schirm.
Bei erhohter
Helligkeit
vermindert
die Speicherzeit.
Drucktastenschalter fur die Einstellung
des
Speichersystems.
STORE
Gestattet
Speicherung registrierter
Signalformen iiber langere
Zeit. Steller
INTENS
istwirksam.
WRITE
Gestattet Registrierung
der Signalform
bei normaler
Schreib-
geschwindigkeit.
Steller
PERSISTENCE
und
INTENS
sind
wirksam.
fast
Gestattet
Registrierung
der Signalform
bei hoher Schreib-
geschwindigkeit.
Die
Steller VIEW TIME und
INTENS
sind
wirksam.
erase
Zur Loschung
der auf
der Speicherschicht der
Elektronen-
strahlrohre
geschriebenen
Signalform.
Dieses
Bedienelement
ist nicht
wirksam
bei Betriebsart
STORE.
MEMORY OFF
Wenn
die Drucktasten
STORE
und
WRITE gemeinsam
gedriickt
werden,
wird die
Speicherfunktion
der Elektronen-
strahlrohre
ausgeschaltet.
Das Gerat
arbeitet
in STORE
wenn
eine falsche
Tastenkombination
gewahit
ist.
