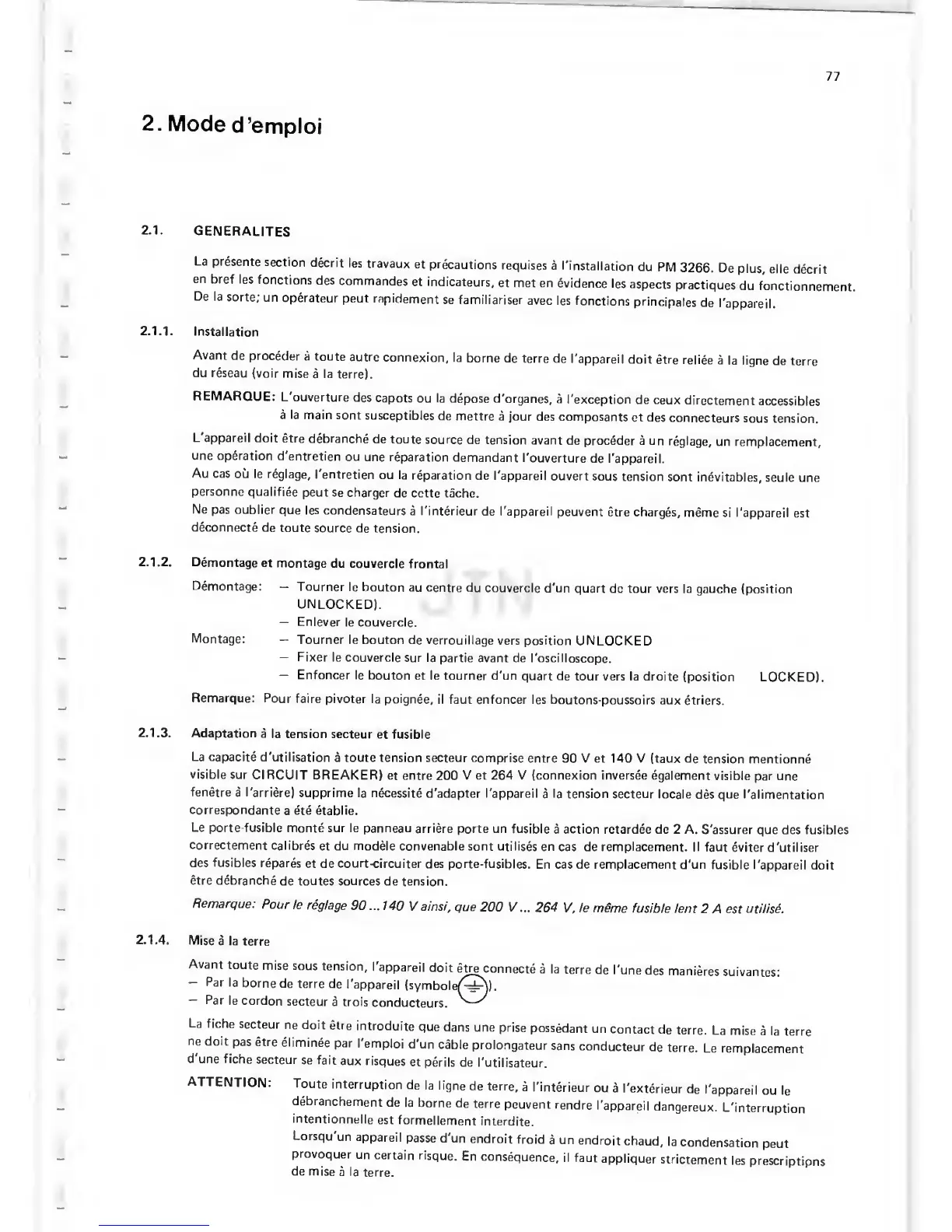

Philips PM 3266 - Page 75

77
2
. Mode
d
’emploi
2.1.
GEIMERALITES
La
presente
section
decrit les
travaux
et
precautions
requises
a
I'installation
du PM
3266.
De
plus,
elle
decrit
en
bref les
functions
des
commandes
et indicateurs,
et met
en
evidence
les
aspects
practiques
du
fonctionnement.
De
la sorte,
un
operateur
peut
rapidement
se familiariser
avec
les
fonctions
principales
de
I'appareil.
2.1.1.
Installation
Avant
de
proceder
a toute
autre
connexion,
la borne
de
terre de
I'appareil doit
etre reliee
a la
ligne
de terre
du
reseau
{voir
mise
a
la terre).
REMARQUE:
L ouverture
des
capots
ou
la
depose
d'organes,
a
I'exception
de ceux
directement
accessibles
a
la
main sont
susceptibles
de mettre
a jour
des
composants
et des
connecteurs
sous
tension.
L'appareil
doit
etre
debranche
de toute
source
de tension
avant
de proceder
a un reglage,
un remplacement,
une operation
d'entretien
ou
une reparation
demandant
I'ouverture
de I'appareil.
Au cas oil
le
reglage,
I'entretien
ou la
reparation
de I'appareil
ouvert
sous tension
sont
inevitables,
seule
une
personne
qualifiee
peut se
charger
dc ccttc tache.
Ne
pas oublier
que les
condensateurs
a I'interieur
de I'appareil
peuvent
etre charges,
meme
si I'appareil
est
deconnecte
de
toute source
de tension.
2.1.2.
Demontage
et
montage
du
couvercle
frontal
Demontage:
—
Tourner le
bouton au
centre du
couvercle d'un
quart
dc tour vers la gauche
(position
UNLOCKED).
—
Enlever
le couvercle.
Montage:
—
Tourner
le bouton de
verrouillage
vers position
UNLOCKED
—
Fixer
le couvercle
sur la partie
avant de I'oscilloscope.
—
Enfoncer
le bouton
et le tourner d'un
quart de
tour vers la droite
(position LOCKED).
Remarque:
Pour
faire pivoter la
poignee,
il faut enfoncer les
boutons-poussoirs
aux
etriers.
2.1.3.
Adaptation
a la
tension secteur
et fusible
La
capacite
d'utilisation
a toute tension secteur
comprise
entre 90 V et 140 V (taux
de tension
mentionne
visible
sur
CIRCUIT BREAKER)
et
entre
200
V et 264 V (connexion inversee
egalement
visible par
une
fenetre
a I'arriere)
supprime
la necessite
d’adapter I'appareil
a
la tension secteur
locale
des
que
I'alimentation
correspondante
a
ete etablie.
Le porte-fusibic
monte sur le
panneau
arriere porte un
fusible
a
action
retardee de 2 A.
S'assurer que
des fusibles
correctement
calibres
et du modele
convenable sont
utilises en
cas de remplacement. II
faut eviter d'utiliser
des
fusibles
repares
et de
court
-circuiter des porte-fusibles.
En cas
de remplacement d'un
fusible I'appareil
doit
etre debranche
de toutes sources
de tension.
Remarque:
Pour
le
reglage
90 ...
MOV
ainsi,
que
200 V
...
264
V, !e meme
fusible
lent
2
A
est utilise.
2.1.4.
Mise
a la
terre
Avant
toute
mise
sous
tension,
I'appareil
doit
etreconnecte
a la
terre
de I'une
des
manieres
suivantes:
—
Par
la
borne
de
terre
de
I'appareil
(symbole^^5^)-
—
Par le
cordon
secteur
a trois
conducteurs.
^
La
fiche
secteur
ne doit
etre
introduite
que
dans
une
prise
possedant
un
contact
de
terre.
La
mise
a la
terre
ne
doit
pas etre
eliminee
par
I'emploi
d'un
cable
prolongateur
sans
conducteur
de
terre.
Le
remplacement
d'une fiche
secteur
se fait
aux risques
et
perils de
I'utilisateur.
ATTENTION:
Toute
interruption
de
la ligne
de terre,
a
I'interieur
ou
a
I'exterieur
de
I'appareil
ou
le
debranchement
de la
borne
de
terre
peuvent
rendre
I'appareil
dangereux.
L'interruption
intentionnelle
est
formellement
interdite.
Lorsqu
un
appareil
passe
d'un
endroit
froid
a un
endroit
chaud,
la
condensation
peut
provoquer
un
certain
risque.
En
consequence,
il faut
appliquer
strictement
les
prescriptions
de mise
a la
terre.
