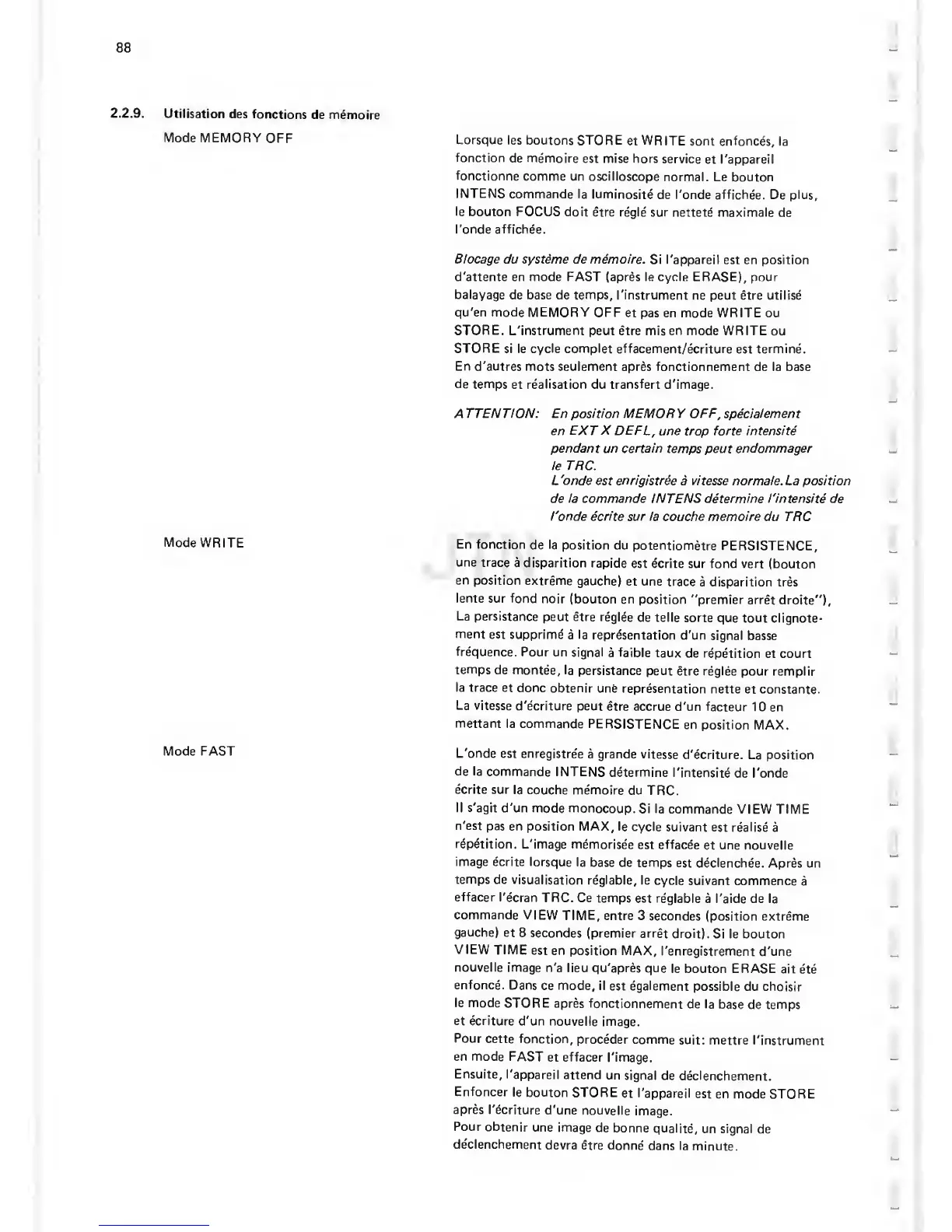

88
2.2.9.
Utilisation
des
fonctions
de memoire
Mode MEMORY
OFF
Lorsque
les boutons STORE
et
WRITE
sont
enfonces, la
fonction
de
memoire
est
mise
hors
service
et
I'appareil
fonctionne comme
un oscilloscope
normal. Le bouton
INTENS
commande la
luminosite
de I'onde affichee. De plus,
le bouton
FOCUS doit
etre regie sur
nettete maximale
de
I'onde affichee.
Blocage
du systeme de memoire.
Si I'appareil
est en
position
d'attente en mode FAST (apres le cycle ERASE), pour
balayage
de base de temps, I'instrument
ne peut etre utilise
qu'en mode MEMORY
OFF
et pas en mode WRITE ou
STORE.
L'instrument peut etre mis en mode WRITE
ou
STORE
si le
cycle
complet effacement/ecriture
est
termine.
En
d'autres mots seulement
apr^s fonctionnement de la base
de
temps
et
realisation du transfert
d'image.
A
TTENTION: En position MEMORY OFF, specialement
en
EXT X DEFL,
une
trop
forte intensity
pendant un certain
temps peut
endommager
le TRC.
L'onde
est
enrigistree
a vitesse
normale.La position
de
la
commande INTENS determine I'intensite de
I'onde
ecrite sur la couche memoire
du
TRC
Mode WRITE
En
fonction
de la
position du
potentiometre
PERSISTENCE,
une trace
a disparition rapide
est ecrite sur fond vert
(bouton
en
position extreme
gauche)
et une
trace
a
disparition
tres
lente
sur fond
noir (bouton en
position
"premier arret
droite").
La
persistence
peut etre
reglee
de telle sorte
que
tout
clignote-
ment
est
supprime
a
la
representation
d'un
signal
basse
frequence. Pour
un
signal
a
faible
taux
de repetition
et court
temps
de montee,
la persistence
peut
etre reglee
pour remplir
la
trace et
done obtenir
une
representation
nette et
constante.
La
vitesse
d'ecriture peut
etre accrue
d'un
facteur 10 en
mettant la
commande
PERSISTENCE
en position MAX.
Mode
FAST
L'onde est
enregistree
a grande vitesse
d'ecriture.
La position
de la
commande
INTENS
determine
I'intensite
de
I'onde
ecrite sur
la couche
memoire du
TRC.
II
s'agit d'un mode
monocoup.
Si la
commande VI
EW TIME
n'est
pas
en position MAX,
le cycle
suivant est realise
a
repetition.
L'image
memorisee
est effacee
et une nouvelle
ecrite lorsque
la
base de temps
est declenchee.
Apres un
temps
de
visualisation reglabie,
le
cycle suivant
commence
a
effacer
I'ecran TRC.
Ce temps
est reglabie
a I'aide de la
commande VIEW
TIME,
entre 3
secondes
(position extreme
gauche)
et
8 secondes (premier
arret
droit).
Si le bouton
VIEW
TIME
est en
position MAX,
I'enregistrement
d'une
nouvelle
n'a
lieu
qu'apres que
le bouton ERASE
ait ete
enfonce.
Dans
ce
mode,
il est
egalement
possible du
choisir
le mode
STORE
apres
fonctionnement
de la
base de temps
et ecriture
d'un nouvelle
image.
Pour
Cette
fonction, proceder
comme
suit: mettre
l'instrument
en
mode
FAST
et effacer
l'image.
Ensuite,
I'appareil
attend un
signal
de
declenchement.
Enfoncer
le
bouton STORE
et
I'appareil
est en mode
STORE
apres
I'ecriture
d'une nouvelle
image.
Pour
obtenir
une image
de
bonne
qualite,
un signal
de
declenchement
devra
etre
donne
dans la
minute.
