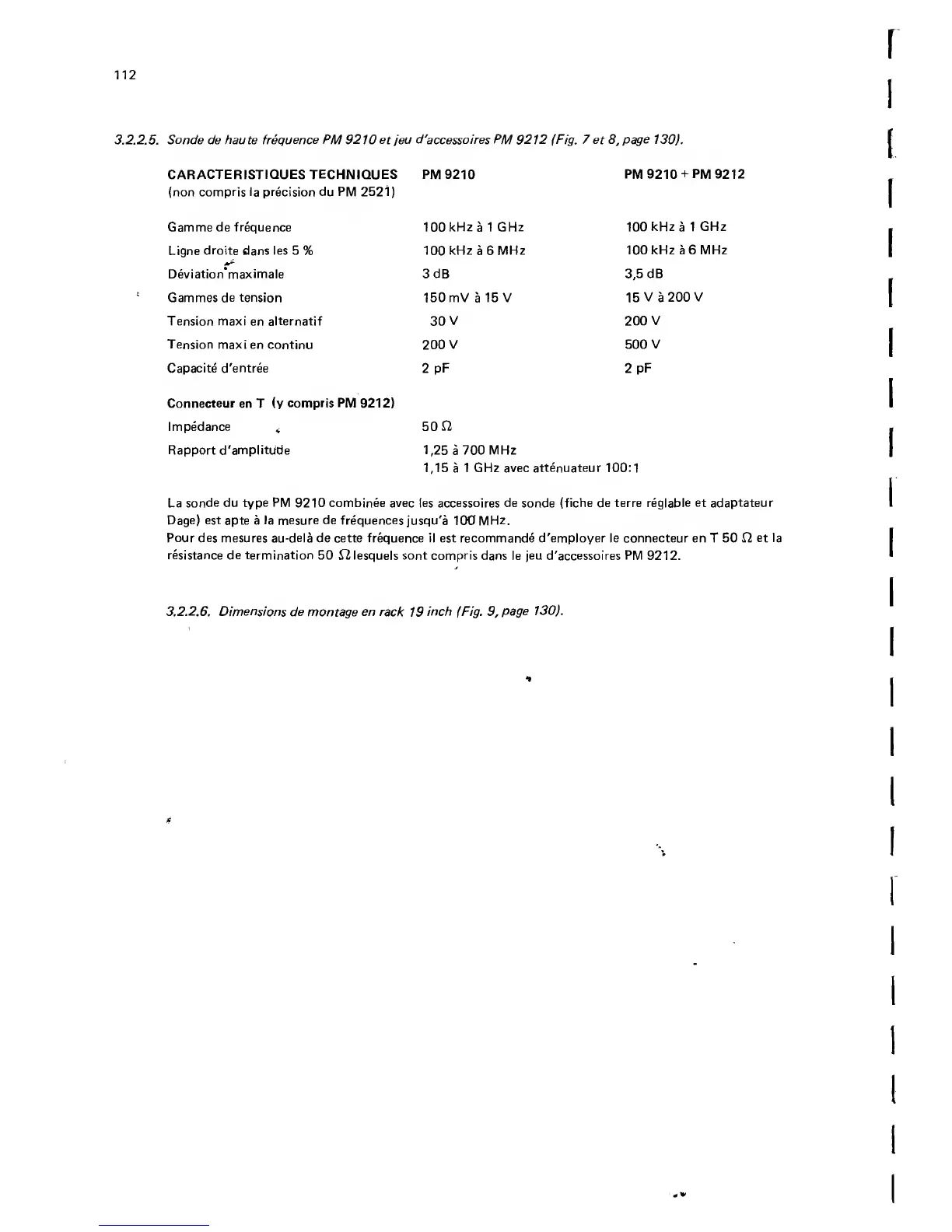

3.2.2.5. Sonde de haute frequence PM 9210 et jeu d'accessoires PM 9212 (Fig. 7 et8,page 130).
CARACTERISTIQUES TECHNIQUES PM 9210 PM 9210 + PM 9212
(non compris la precision du PM 2521)
Gamme de frequence
Ligne droite dans les 5 %
Deviation'maximale
Gammes de tension
Tension maxi en alternatif
Tension maxi en continu
Capacite d'entree
100 kHz a 1 GHz
100 kHz a 6 MHz
3dB
150 mV a 15 V
30 V
200 V
2 pF
100 kHz a 1 GHz
100 kHz a 6 MHz
3,5 dB
15 V a 200 V
200 V
500 V
2pF
Connecteur en T (y compris PM 9212)
Impedance 4
Rapport d'amplitude
50 51
1,25 a 700 MHz
1,15 a 1 GHz avec attenuateur 100:1
La sonde du type PM 9210 combinee avec les accessoires de sonde (fiche de terre reglable et adaptateur
Dage) est apte a la mesure de frequences jusqu'a 100 MHz.
Pour des mesures au-dela de cette frequence il est recommande d'employer le connecteur en T 50 £2 et la
resistance de termination 50 £2 lesquels sont compris dans le jeu d'accessoires PM 9212.
3.2.2.6. Dimensions de montage en rack 19 inch (Fig. 9, page 130).
