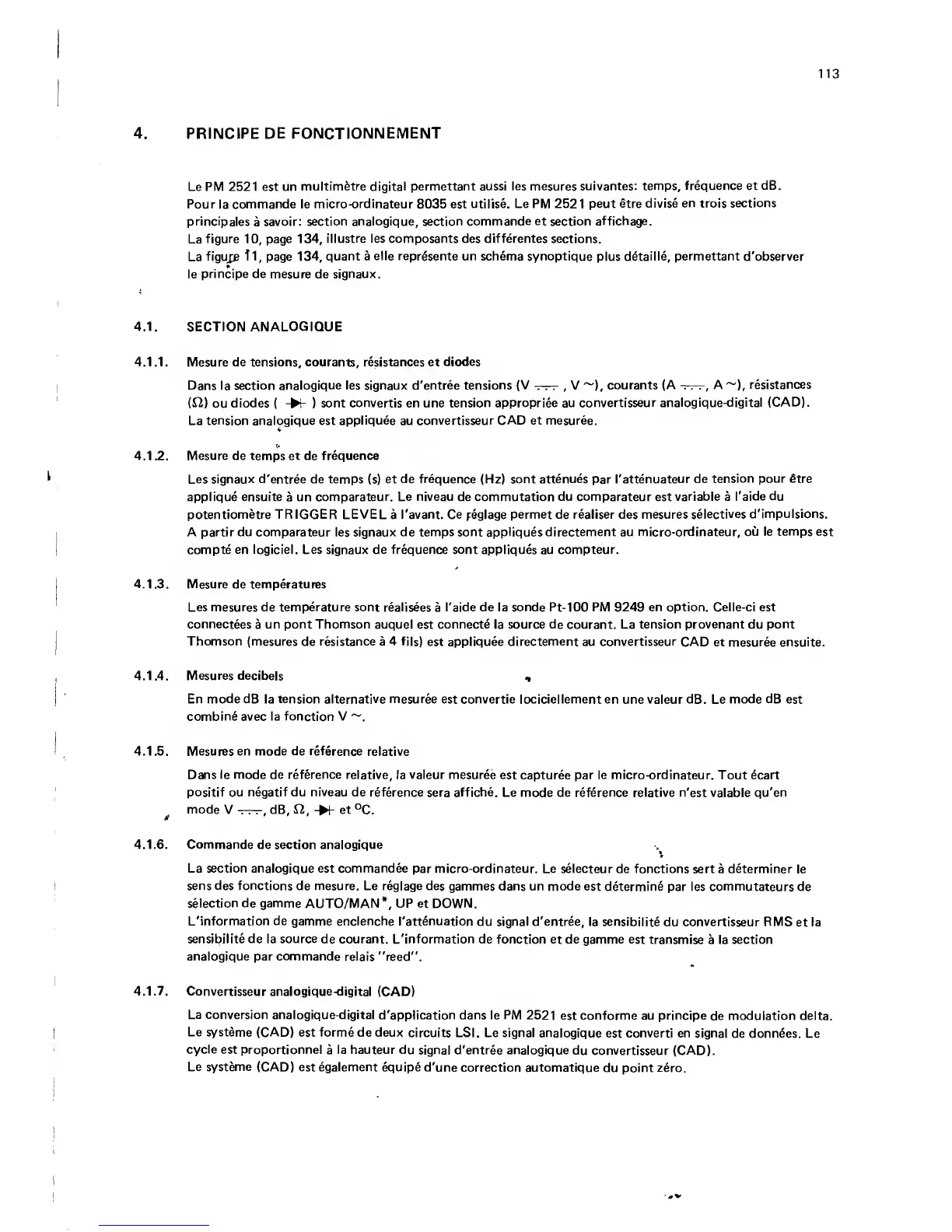

113
4. PRINCIPE DE FONCTIONNEMENT
Le PM 2521 est un multimetre digital permettant aussi les mesures suivantes: temps, frequence et dB.
Pour la commande le micro-ordinateur 8035 est utilise. Le PM 2521 peut etre divise en trois sections
principales a savoir: section analogique, section commande et section affichage.
La figure 10, page 134, illustre les composants des differentes sections.
La figuj£ T1, page 134, quant a elle represente un schema synoptique plus detail le, permettant d'observer
le principe de mesure de signaux.
4.1. SECTION ANALOGIQUE
4.1.1. Mesure de tensions, courants, resistances et diodes
Dans la section analogique les signaux d'entree tensions (V , V ~), courants (A -m-, A ~), resistances
(£2) ou diodes ( ) sont convertis en une tension appropriee au convertisseur analogique-digital (CAD).
La tension analogique est appliquee au convertisseur CAD et mesuree.
4.1.2. Mesure de temps et de frequence
Les signaux d'entree de temps (s) et de frequence (Hz) sont attenues par I'attenuateur de tension pour 6tre
applique ensuite a un comparateur. Le niveau de commutation du comparateur est variable a I'aide du
potentiometre TRIGGER LEVEL a I'avant. Ce peglage permet de realiser des mesures selectives d'impulsions.
A partir du comparateur les signaux de temps sont appliques directement au micro-ordinateur, ou le temps est
compte en logiciel. Les signaux de frequence sont appliques au compteur.
4.1.3. Mesure de temperatures
Les mesures de temperature sont realisees a I'aide de la sonde Pt-100 PM 9249 en option. Celle-ci est
connectives a un pont Thomson auquel est connecte la source de courant. La tension provenant du pont
Thomson (mesures de resistance a 4 fils) est appliquee directement au convertisseur CAD et mesuree ensuite.
4.1.4. Mesures decibels *
En mode dB la tension alternative mesuree est convertie lociciellement en une valeur dB. Le mode dB est
combine avec la fonction V ~.
4.1.5. Mesures en mode de reference relative
Dans le mode de reference relative, la valeur mesuree est capturee par le micro-ordinateur. Tout ecart
positif ou negatif du niveau de reference sera affiche. Le mode de reference relative n'est valable qu'en
mode V -r^-, dB, S2, -X- et °C.
4.1.6. Commande de section analogique
La section analogique est commandee par micro-ordinateur. Le selecteur de fonctions sert a determiner le
sens des fonctions de mesure. Le reglage des gammes dans un mode est determine par les commutateurs de
selection de gamme AUTO/MAN*, UP et DOWN.
L'information de gamme enclenche I'attenuation du signal d'entree, la sensibilite du convertisseur RMS et la
sensibilite de la source de courant. L'information de fonction et de gamme est transmise a la section
analogique par commande relais "reed".
4.1.7. Convertisseur analogique-digital (CAD)
La conversion analogique-digital d'application dans le PM 2521 estconforme au principe de modulation delta.
Le systeme (CAD) est forme de deux circuits LSI. Le signal analogique est convert! en signal de donnees. Le
cycle est proportionnel a la hauteur du signal d'entree analogique du convertisseur (CAD).
Le systeme (CAD) est egalement equipe d'une correction automatique du point zero.
