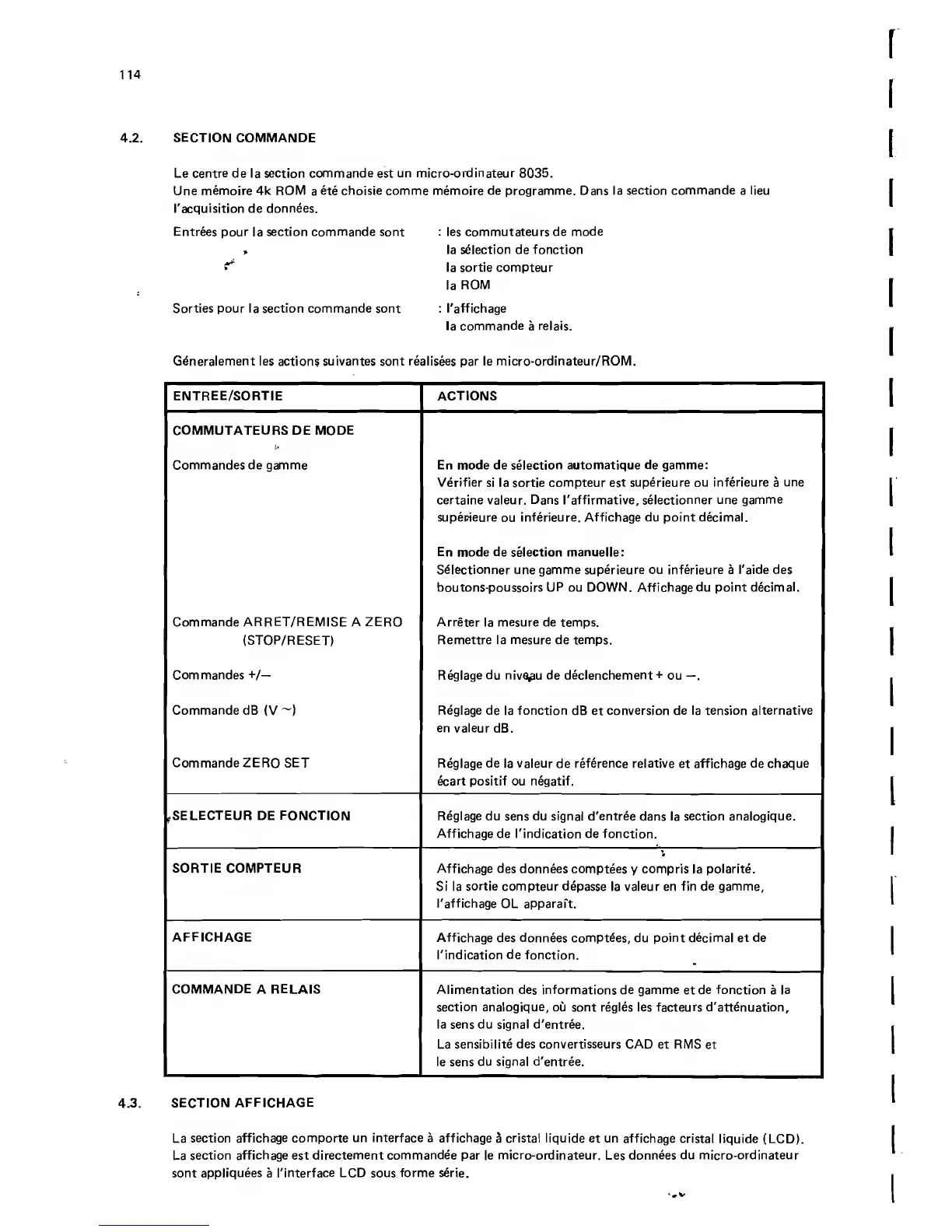

114
r
i
4.2. SECTION COMMANDE
Le centre de la section commande est un micro-ordinateur 8035.
Une memoire 4k ROM a ete choisie comme memoire de programme. Dans la section commande a lieu
('acquisition de donnees.
Entrees pour la section commande sont : les commutateurs de mode
» la selection de fonction
»*’ la sortie compteur
la ROM
Sorties pour la section commande sont : I'affichage
la commande a relais.
Generalement les actions suivantes sont realisees par le micro-ordinateur/ROM.
ENTREE/SORTIE ACTIONS
COMMUTATEURS DE MODE
Commandes de gamme
En mode de selection automatique de gamme:
Verifier si la sortie compteur est superieure ou inferieure a une
certaine valeur. Dans I'affirmative, selectionner une gamme
superieure ou inferieure. Affichage du point decimal.
En mode de selection manuelle:
Selectionner une gamme superieure ou inferieure a I'aide des
boutons-poussoirs UP ou DOWN. Affichage du point decimal.
Commande ARRET/REMISE A ZERO
(STOP/RESET)
Arreter la mesure de temps.
Remettre la mesure de temps.
Commandes +/— Reglage du niveau de declenchement + ou —.
Commande dB (V ~)
Reglage de la fonction dB et conversion de la tension alternative
en valeur dB.
Commande ZERO SET Reglage de la valeur de reference relative et affichage de chaque
ecart positif ou negatif.
? S ELECTEUR DE FONCTION
Reglage du sens du signal d'entree dans la section analogique.
Affichage de I'indication de fonction.
SORTIE COMPTEUR
Aff ichage des donnees comptees y compris la polarite.
Si la sortie compteur depasse la valeur en fin de gamme,
I'affichage OL apparaft.
AFFICHAGE
Affichage des donnees comptees, du point decimal et de
I'indication de fonction.
COMMANDE A RELAIS
Alimentation des informations de gamme etde fonction a la
section analogique, ou sont regies les facteurs d'attenuation,
la sensdu signal d'entree.
La sensibilite des convertisseurs CAD et RMS et
le sens du signal d'entree.
4.3. SECTION AFFICHAGE
La section affichage comporte un interface a affichage a cristal liquide et un affichage cristal liquide (LCD).
La section affichage est directement commandee par le micro-ordinateur. Les donnees du micro-ordinateur
sont appliquees a I'interface LCD sous forme serie.
