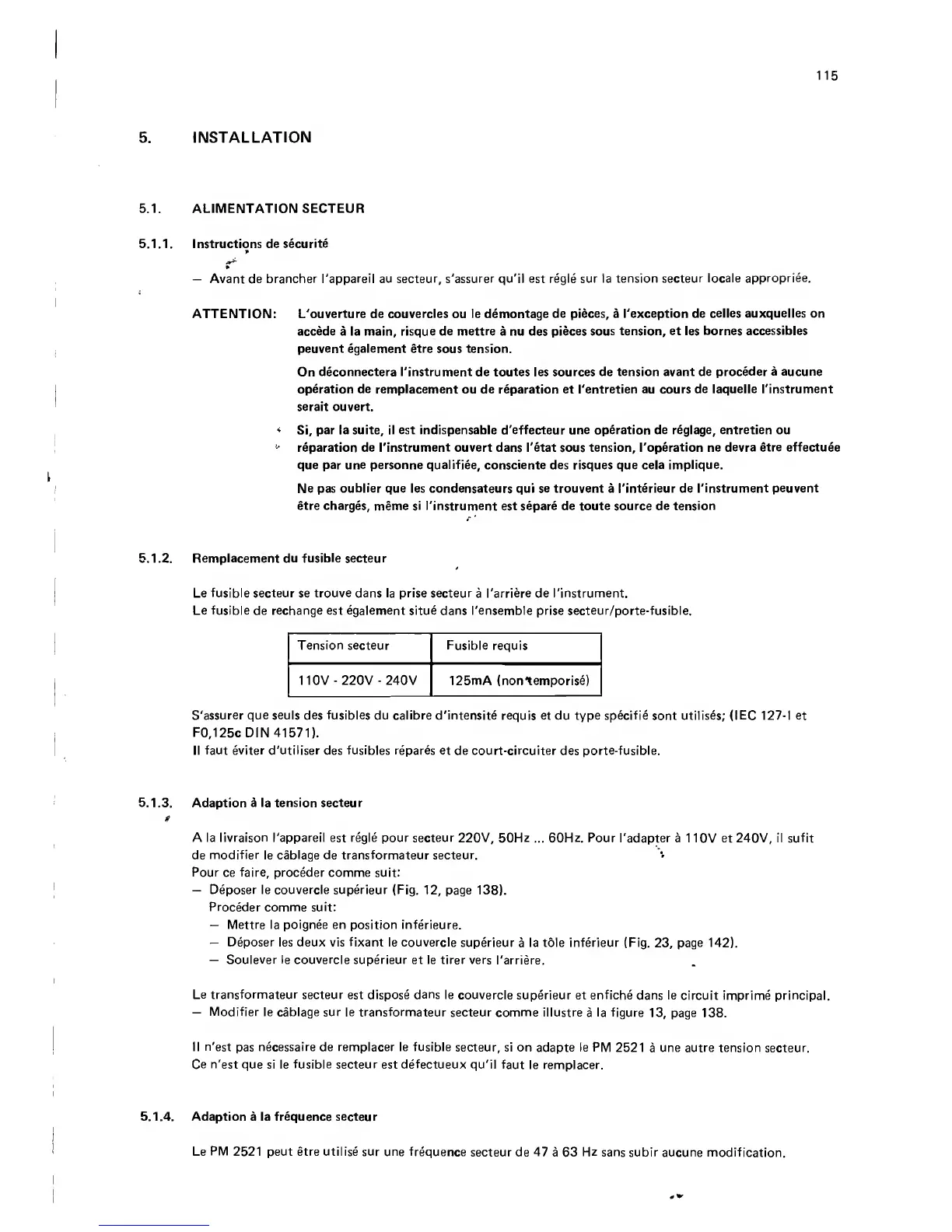

115
5. INSTALLATION
5.1. ALIMENTATION SECTEUR
5.1.1. I nstructions de secu rite
« ►
— Avant de brancher I'appareil au secteur, s'assurer qu'il est regie sur la tension secteur locale appropriee.
ATTENTION: L'ouverture de couvercles ou le demontage de pieces, a ('exception de celles auxquelles on
accede a la main, risque de mettre a nu des pieces sous tension, et les bornes accessibles
peuvent egalement etre sous tension.
On deconnectera I'instrument de toutes les sources de tension avant de proceder a aucune
operation de remplacement ou de reparation et I'entretien au cours de laquelle I'instrument
serait ouvert.
* Si, par la suite, il est indispensable d'effecteur une operation de reglage, entretien ou
reparation de I'instrument ouvert dans I'etat sous tension, I'operation ne devra etre effectuee
que par une personne qualifiee, consciente des risques que cela implique.
Ne pas oublier que les condensateurs qui se trouvent a I'interieur de I'instrument peuvent
etre charges, meme si I'instrument est separe de toute source de tension
5.1.2. Remplacement du fusible secteur
Le fusible secteur se trouve dans la prise secteur a I'arriere de I'instrument.
Le fusible de rechange est egalement situe dans I'ensemble prise secteur/porte-fusible.
Tension secteur
Fusible requis
110V - 220V - 240V
125mA (nontemporise)
S'assurer que seuls des fusibles du calibre d'intensite requis et du type specifie sont utilises; (IEC 127-1 et
F0,125c DIN 41571).
II faut eviter d'utiliser des fusibles repares et de court-circuiter des porte-fusible.
5.1.3. Adaption a la tension secteur
t
A la livraison I'appareil est regie pour secteur 220V, 50Hz ... 60Hz. Pour I'adapter a 110V et 240V, il sufit
de modifier le cablage de transformateur secteur.
Pour ce faire, proceder comme suit:
— Deposer le couvercle superieur (Fig. 12, page 138).
Proceder comme suit:
— Mettre la poignee en position inferieure.
— Deposer les deux vis fixant le couvercle superieur a la tole inferieur (Fig. 23, page 142),
— Soulever le couvercle superieur et le tirer vers I'arriere.
Le transformateur secteur est dispose dans le couvercle superieur et enfiche dans le circuit imprime principal.
— Modifier le cablage sur le transformateur secteur comme illustre a la figure 13, page 138.
II n'est pas necessaire de remplacer le fusible secteur, si on adapte le PM 2521 a une autre tension secteur.
Ce n'est que si le fusible secteur est defectueux qu'il faut le remplacer.
5.1.4. Adaption a la frequence secteur
Le PM 2521 peut etre utilise sur une frequence secteur de 47 a 63 Hz sans subir aucune modification.
