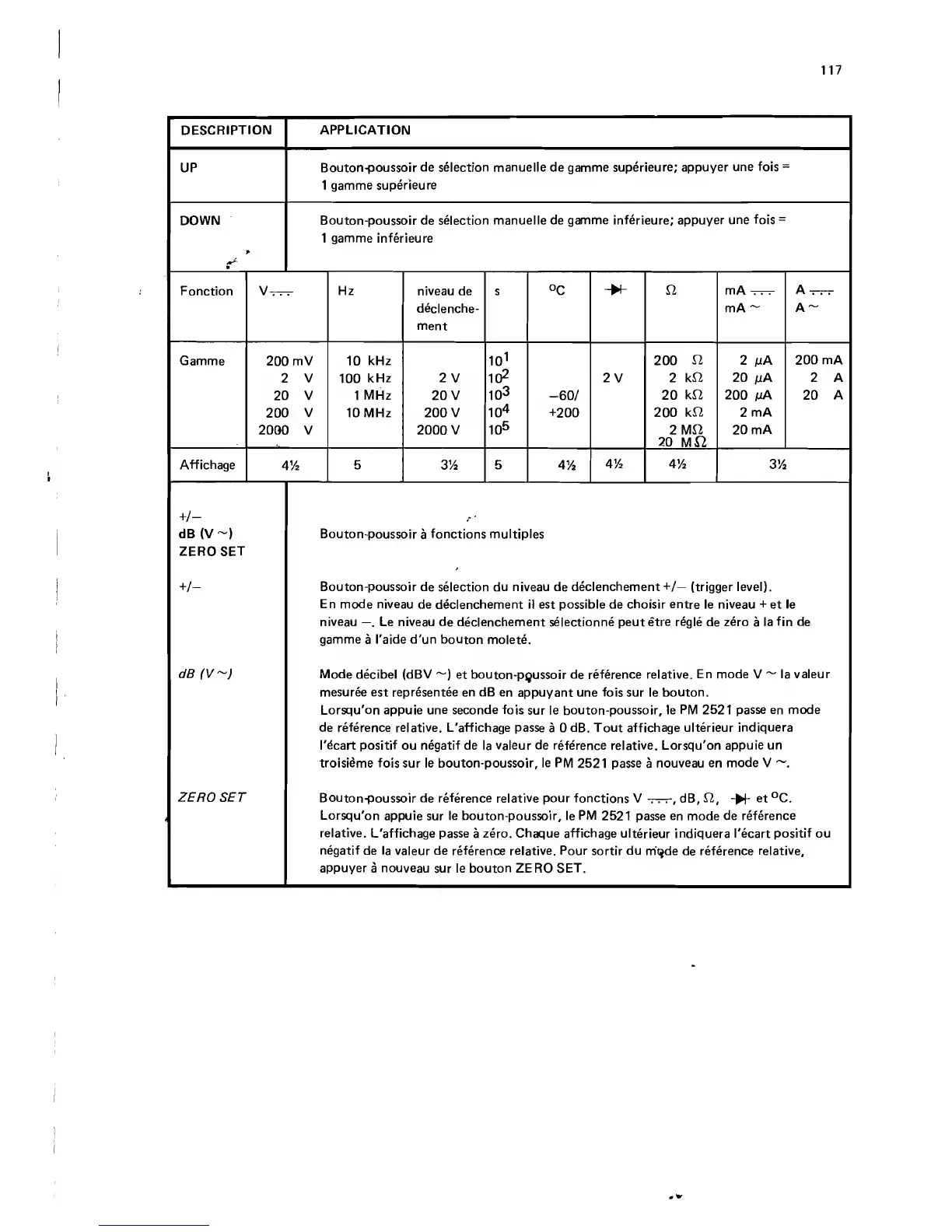

DESCRIPTION
APPLICATION
Bouton-poussoirde selection manuelle de gamme superieure; appuyer une fois :
1 gamme superieure
Bouton-poussoir de selection manuelle de gamme inferieure; appuyer une fois =
1 gamme inferieure
Fonction V—
-
Hz
niveau de
declenche¬
ment
s
°C
Gamme 200 mV 10 kHz
10 1
! V 100 kHz
2 V
CN
O
2C ) V
1 MHz
20 V
10 3
-60/
o CN
) V
10MHz
200 V 10 4 +200
20(H ) V
2000 V 10 5
Affichage
l
\'A
5
3'A
5 4%
El
mA —
mA ~
200 mA
2 A
20 A
+/-
dB (V~)
ZERO SET
Bouton-poussoir a fonctions multiples
dB (V~)
ZERO SET
Bouton-poussoir de selection du niveau de declenchement +/— (trigger level).
En mode niveau de declenchement il est possible de choisir entre le niveau + et le
niveau —. Le niveau de declenchement selectionne peut etre regie de zero a la fin de
gamme a I'aide d'un bouton molete.
Mode decibel (dBV ~) et bouton-poussoir de reference relative. En mode V ~ la valeur
mesuree est representee en dB en appuyant une fois sur le bouton.
Lorsqu'on appuie une seconde fois sur le bouton-poussoir, le PM 2521 passe en mode
de reference relative. L'affichage passe a OdB. Tout affichage ulterieur indiquera
I'^cart positif ou negatif de la valeur de reference relative. Lorsqu'on appuie un
troisieme fois sur le bouton-poussoir, le PM 2521 passe a nouveau en mode V ~
Bouton-poussoir de reference relative pour fonctions V -rrr, dB, El, et °C.
Lorsqu'on appuie sur le bouton-poussoir, le PM 2521 passe en mode de reference
relative. L'affichage passe a zero. Chaque affichage ulterieur indiquera I'ecart positif ou
negatif de la valeur de reference relative. Pour sortir du rri^de de reference relative,
appuyer a nouveau sur le bouton ZERO SET.
