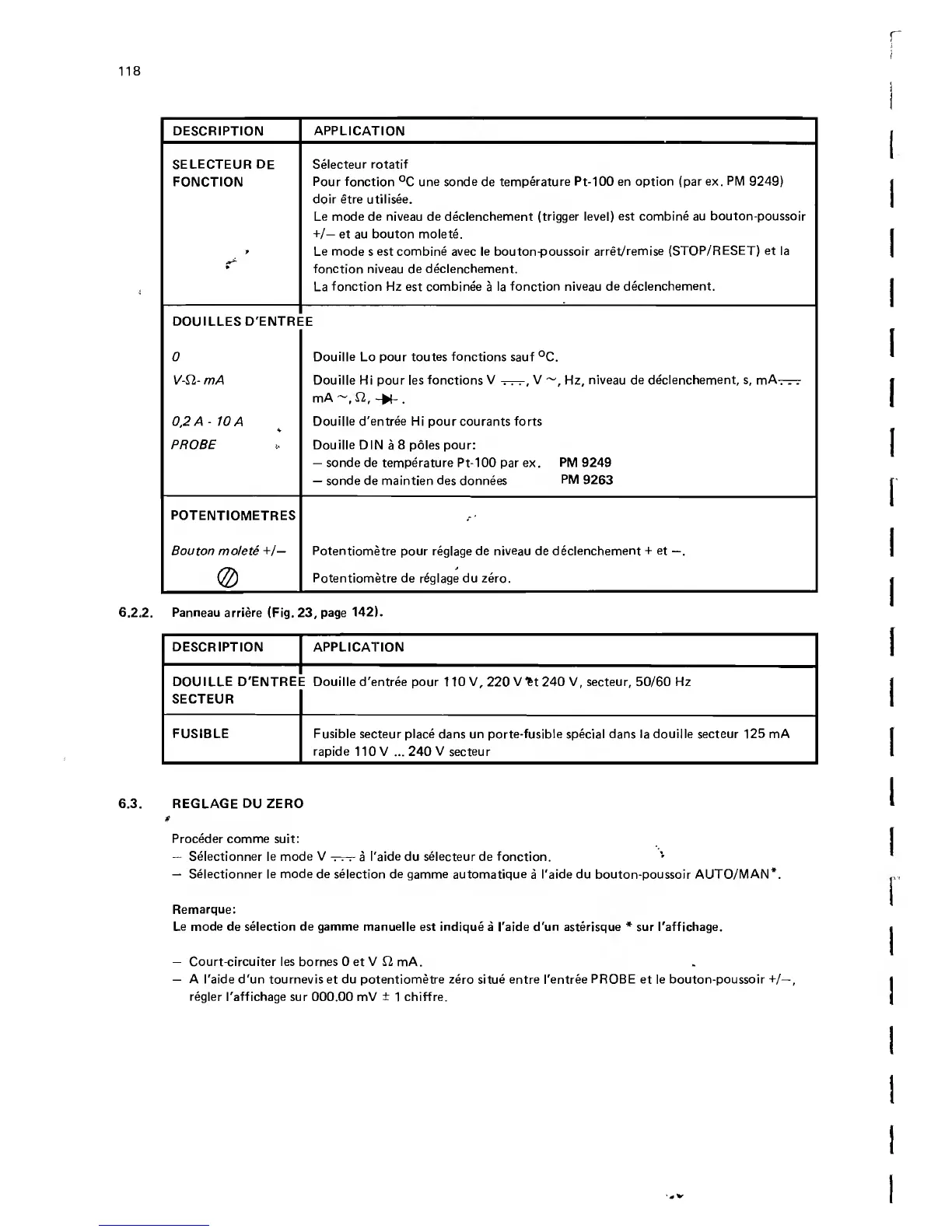

DESCRIPTION APPLICATION
SELECTEUR DE
FONCTION
*
*
Selecteur rotatif
Pour fonction °C une sonde de temperature Pt-100 en option (par ex. PM 9249)
doir etre utilisee.
Le mode de niveau de declenchement (trigger level) est combine au bouton-poussoir
+/— et au bouton molete.
Le mode s est combine avec le bouton-poussoir arret/remise (STOP/RESET) et la
fonction niveau de declenchement.
La fonction Hz est combinee a la fonction niveau de declenchement.
DOUILLES D'ENTRI
0
V-El- mA
0,2 A-10 A
PROBE
:e
Douille Lo pour toutes fonctions sauf °C.
Douille Hi pour les fonctions V V Hz, niveau de declenchement, s, mA—
mA ~,I2, -X- .
Douille d'entree Hi pour courants forts
Douille DIN a 8 poles pour:
— sonde de temperature Pt-100 par ex. PM 9249
— sonde de maintien des donnees PM 9263
POTENTIOMETRES
Bouton molete +/—
@
Potentiometre pour reglage de niveau de declenchement + et —.
Potentiometre de reglage du zero.
6.2.2. Panneau arriere (Fig. 23, page 142).
DESCRIPTION
APPLICATION
DOUILLE D'ENTREI
SECTEUR
E Douille d'entree pour 110 V, 220 V %t 240 V, secteur, 50/60 Hz
FUSIBLE Fusible secteur place dans un porte-fusible special dans la douille secteur 125 mA
rapide 110 V ...240 V secteur
6.3. REGLAGE DU ZERO
t
Proceder comme suit:
— Selectionner le mode V -r-r-r a I'aide du selecteur de fonction.
— Selectionner le mode de selection de gamme automatique a I'aide du bouton-poussoir AUTO/MAN*.
Remarque:
Le mode de selection de gamme manuelle est indique a I'aide d'un asterisque * sur I'affichage.
— Court-circuiter les bornes 0 et V El mA.
— A I'aide d'un tournevis et du potentiometre zero situe entre I'entree PROBE et le bouton-poussoir +/—,
regler I'affichage sur 000.00 mV ± 1 chiffre.
