121

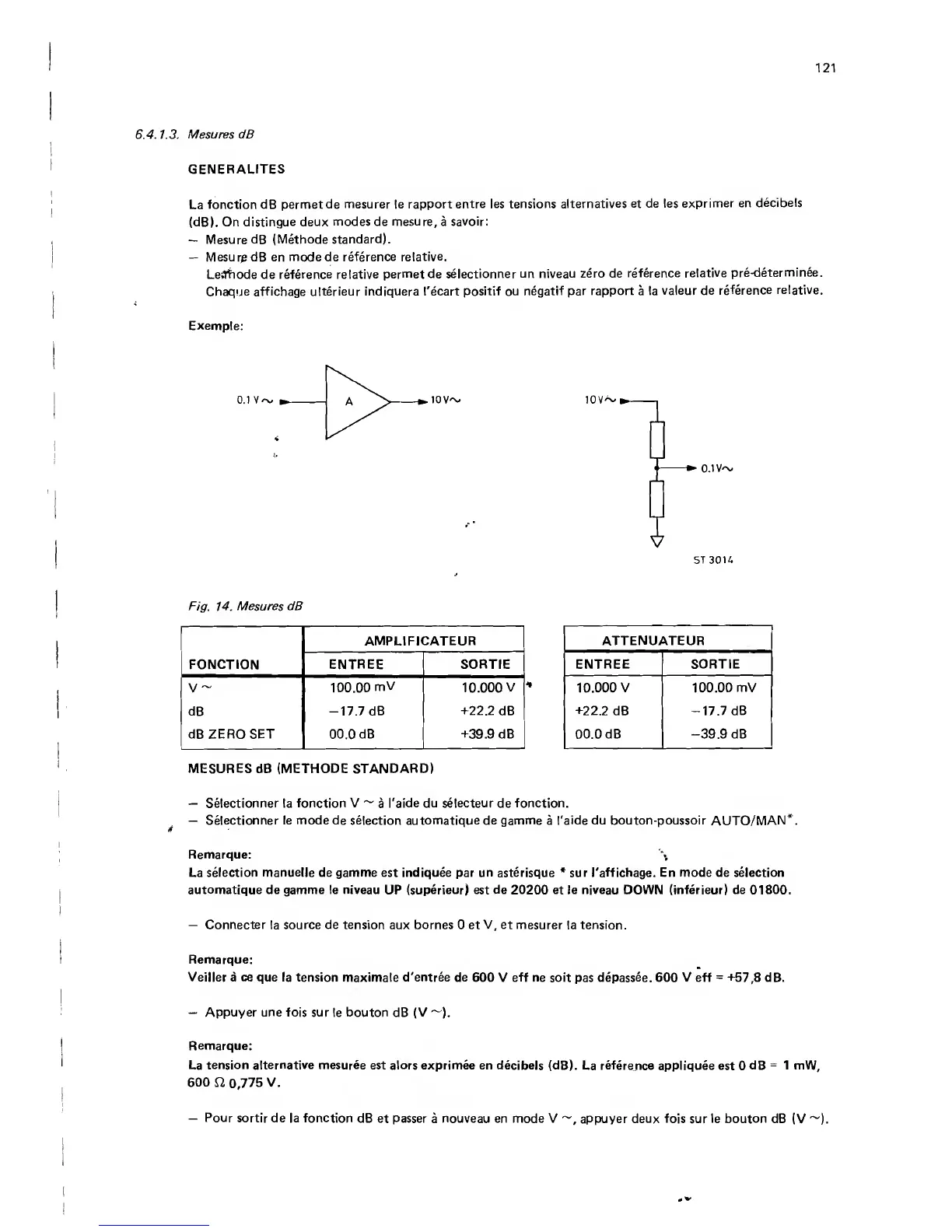

6.4.1.3. MesuresdB
GENERALITES
La fonction dB permetde mesurer le rapport entre les tensions alternatives et de les exprimer en decibels
(dB). On distingue deux modes de mesure, a savoir:
— Mesure dB (Methode standard).
— Mesure dB en modede reference relative.
LeiThode de reference relative permet de selectionner un niveau zero de reference relative pre-determinee.
Chaque affichage ulterieur indiquera I'ecart positif ou negatif par rapport a la valeur de reference relative.
Exemple:
Fig. 14. Mesures dB
FONCTION
AMPLIFICATEUR
ENTREE
SORTIE
V ~
100.00 mV
10.000 V
dB
-17.7 dB
+22.2 dB
dB ZERO SET
00.0 dB +39.9 dB
ATTENUATEUR
ENTREE SORTIE
10.000 V
+22.2 dB
00.0 dB
100.00 mV
-17.7 dB
-39.9 dB
MESURES dB (METHODE STANDARD)
— Selectionner la fonction V ~ a I'aide du selecteur de fonction.
— Selectionner le modede selection automatique de gamme a I'aide du bouton-poussoir AUTO/MAN*.
Remarque: \
La selection manuelle de gamme est indiquee par un asterisque * sur I'affichage. En mode de selection
automatique de gamme le niveau UP (superieurj est de 20200 et le niveau DOWN (inferieur) de 01800.
— Connecter la source de tension aux bornes 0 et V, et mesurer la tension.
Remarque:
Veiller a ce que la tension maximale d'entree de 600 V eff ne soit pas depassee. 600 V eff = +57,8 dB.
— Appuyer une fois sur le bouton dB (V ~).
Remarque:
La tension alternative mesuree est alors exprimee en decibels (dB). La reference appliquee est 0 dB = 1 mW,
600 fi 0,775 V.
- Pour sortirde la fonction dB et passer a nouveau en mode V appuyer deux fois sur le bouton dB (V ~).
