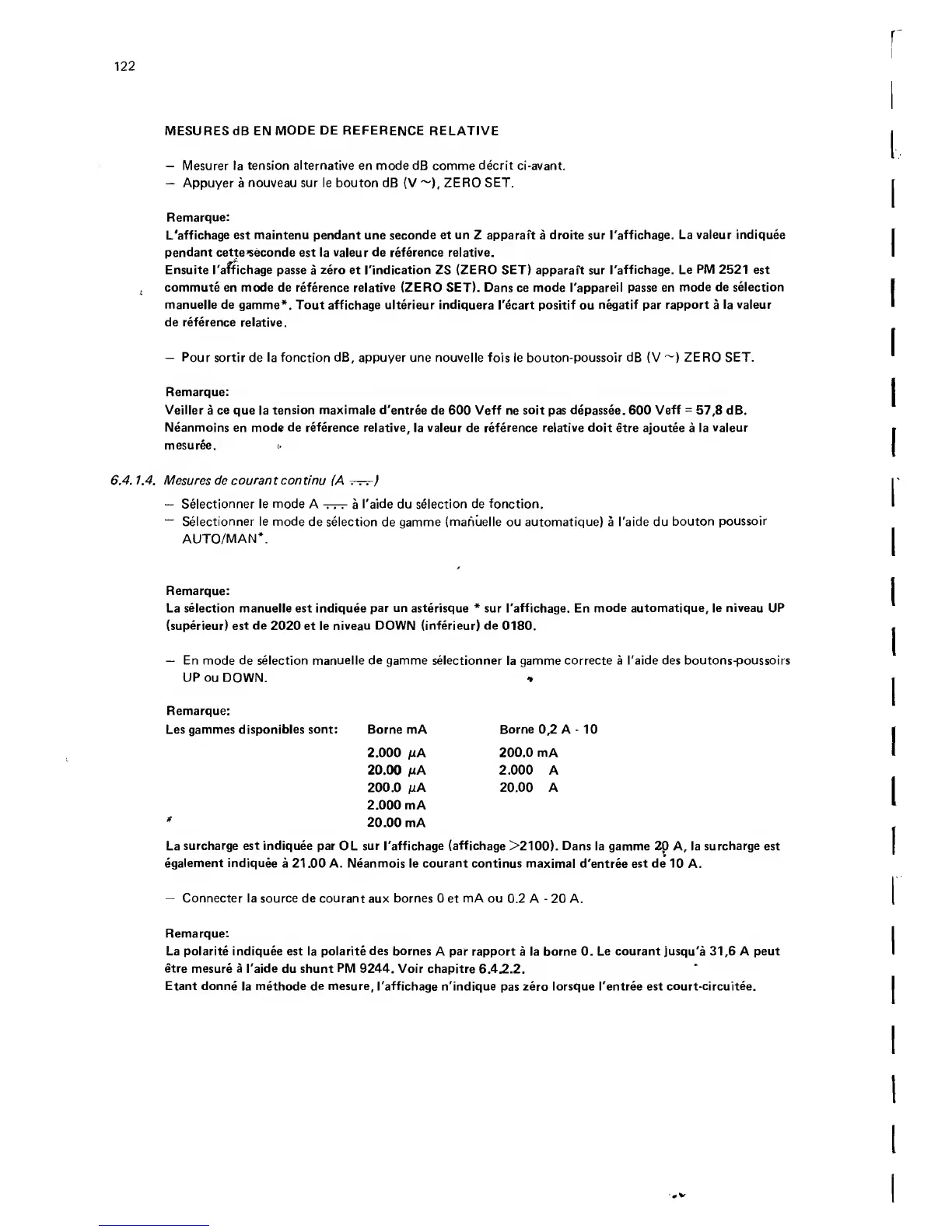

122
MESURES dB EN MODE DE REFERENCE RELATIVE
— Mesurer la tension alternative en mode dB comme decrit ci-avant.
— Appuyer a nouveau sur le bouton dB (V ~), ZERO SET.
Remarque:
L'affichage est maintenu pendant une seconde et un Z apparaft a droite sur I'affichage. La valeur indiquee
pendant cetteseconde est la valeur de reference relative.
Ensuite l'affichage passe a zero et I'indication ZS (ZERO SET) apparaft sur l'affichage. Le PM 2521 est
, commute en mode de reference relative (ZERO SET). Dans ce mode I'appareil passe en mode de selection
manuelle de gamme*. Tout affichage ulterieur indiquera I'ecart positif ou negatif par rapport a la valeur
de reference relative.
— Pour sortir de la fonction dB, appuyer une nouvelle fois le bouton-poussoir dB (V ~) ZERO SET.
Remarque:
Veiller a ce que la tension maximale d'entree de 600 Veff ne soit pas depassee. 600 Veff = 57,8 dB.
Neanmoins en mode de reference relative, la valeur de reference relative doit etre ajoutee a la valeur
mesuree.
6.4.1.4. Mesures de courant continu (A ,)
— Selectionner le mode A -r-r-r a I'aide du selection de fonction.
— Selectionner le mode de selection de gamme (manuelle ou automatique) a I'aide du bouton poussoir
AUTO/MAN*.
Remarque:
La selection manuelle est indiquee par un asterisque * sur l'affichage. En mode automatique, le niveau UP
(superieur) est de 2020 et le niveau DOWN (inferieur) de 0180.
— En mode de selection manuelle de gamme selectionner la gamme correcte a I'aide des boutons-poussoirs
UP ou DOWN.
Remarque:
Les gammes disponibles sont: Borne mA
2.000 /iA
20.00 juA
200.0 nA
2.000 mA
* 20.00 mA
La surcharge est indiquee par OL sur l'affichage (affichage >2100). Dans la gamme 20 A, la surcharge est
egalement indiquee a 21.00 A. Neanmois le courant continus maximal d'entree est de 10 A.
— Connecter la source de courant aux bornes 0 et mA ou 0.2 A - 20 A.
Remarque:
La polarite indiquee est la polarite des bornes A par rapport a la borne 0. Le courant jusqu'a 31,6 A peut
etre mesure a I'aide du shunt PM 9244. Voir chapitre 6.42.2.
Etant donne la methode de mesure, l'affichage n'indique pas zero lorsque I'entree est court-circuitee.
Borne 0,2 A - 10
200.0 mA
2.000 A
20.00 A
