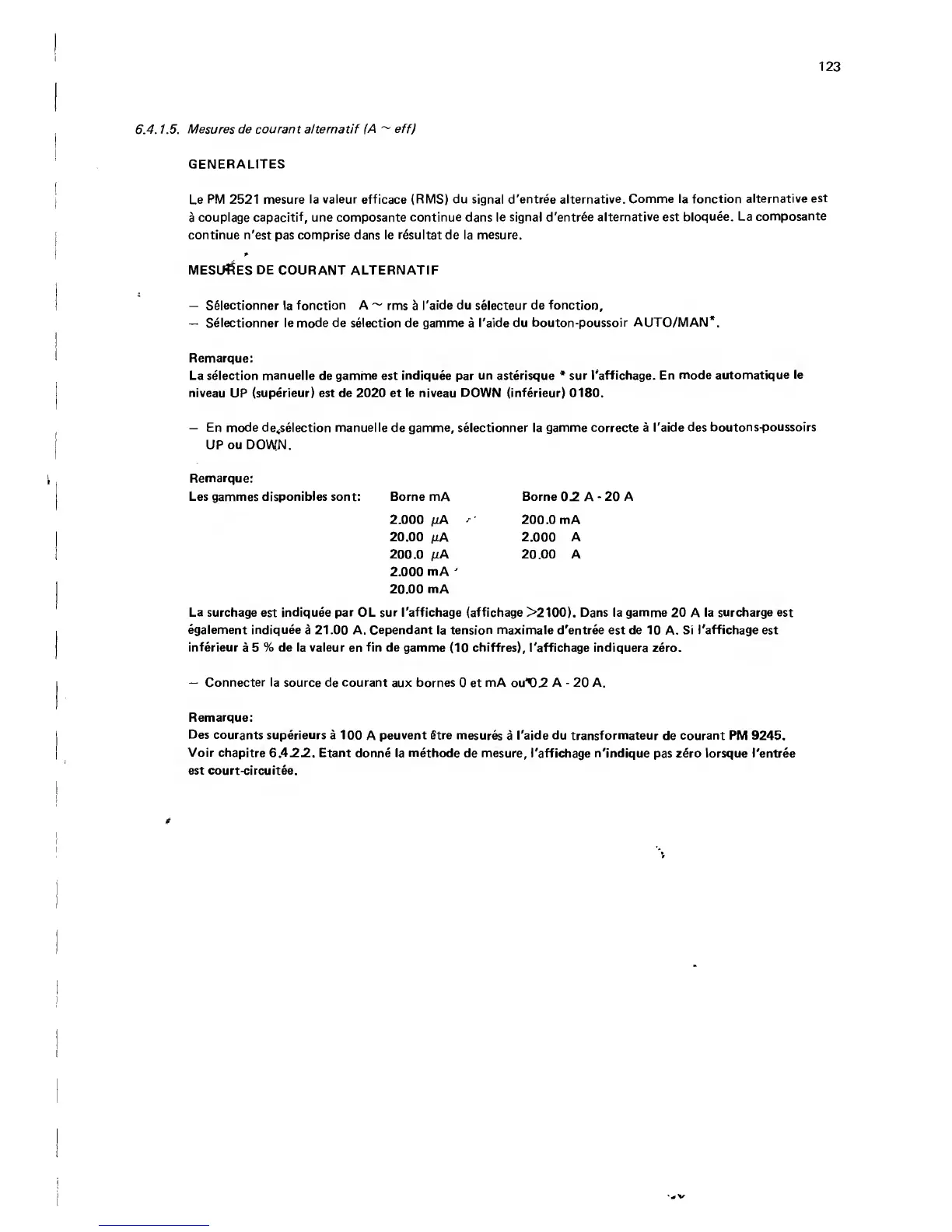

123
6.4.1.5. Mesures de courant alternatif (A ~ eff)
GENERAL1TES
Le PM 2521 mesure la valeur efficace (RMS) du signal d'entree alternative. Comme la fonction alternative est
a couplage capacitif, une composante continue dans le signal d'entree alternative est bloquee. La composante
continue n'est pas comprise dans le resultatde la mesure.
*
MESURES DE COURANT ALTERNATIF
— Selectionner la fonction A ~ rms a I'aide du selecteur de fonction,
— Selectionner le mode de selection de gamme a I'aide du bouton-poussoir AUTO/MAN*.
Remarque:
La selection manuelle de gamme est indiquee par un asterisque * sur I'affichage. En mode automatique le
niveau UP (superieur) est de 2020 et le niveau DOWN (inferieur) 0180.
— En mode deselection manuelle de gamme, selectionner la gamme correcte a I'aide des boutons-poussoirs
UP ou DOWN.
Remarque:
Les gammes disponibles sont: Borne mA Borne 02. A - 20 A
2.000 iiA 200.0 mA
20.00 ju, A 2.000 A
200.0 fiA 20.00 A
2.000 mA '
20.00 mA
La surchage est indiquee par OL sur I'affichage (affichage >2100). Dans la gamme 20 A la surcharge est
egalement indiquee a 21.00 A. Cependant la tension maximale d'entree est de 10 A. Si I'affichage est
inferieur a 5 % de la valeur en fin de gamme (10 chiffres), I'affichage indiquera zero.
— Connecter la source de courant aux bornes 0 et mA ou*'0.2 A - 20 A.
Remarque:
Des courants superieurs a 100 A peuvent §tre mesures a I'aide du transformateur de courant PM 9245.
Voir chapitre 6.422. Etant donne la methode de mesure, I'affichage n'indique pas zero lorsque I'entree
est court-circuitee.
