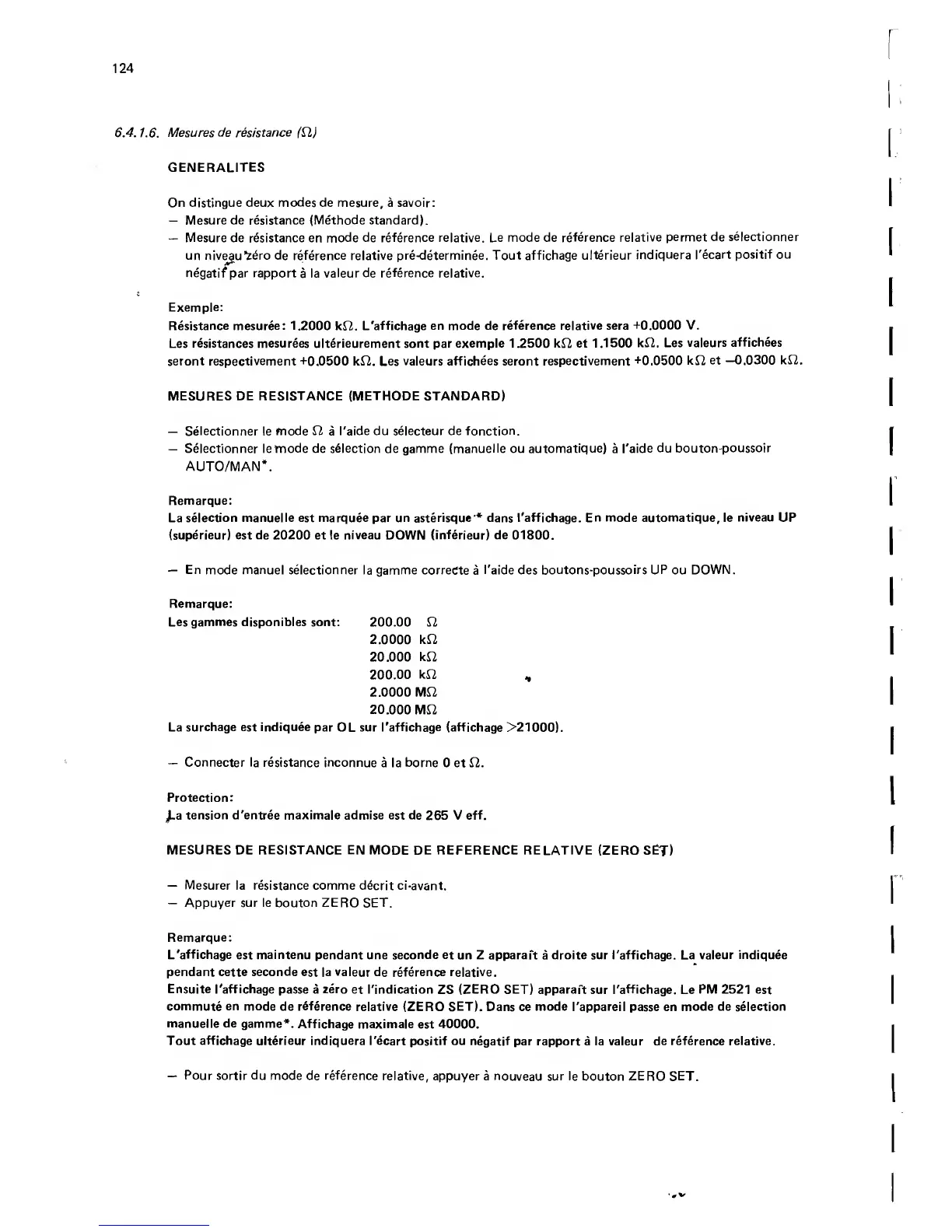

124
6.4.1.6. Mesuresde resistance (SI)
GENERALITES
On distingue deux modes de mesure, a savoir:
— Mesure de resistance (Methode standard).
— Mesure de resistance en mode de reference relative. Le mode de reference relative permet de selectionner
un niveau’Z^ro de reference relative pre-determinee. Tout affichage ulterieur indiquera I'ecart positif ou
negatif par rapport a la valeur de reference relative.
Exemple:
Resistance mesuree: 1.2000 kfl. L'affichage en mode de reference relative sera +0.0000 V.
Les resistances mesurees ulterieurement sont par exemple 1.2500 k£2 et 1.1500 k£2. Les valeurs affichees
seront respectivement +0.0500 kfl. Les valeurs affichees seront respectivement +0.0500 kfi et -0.0300 k£2.
MESURES DE RESISTANCE (METHODE STANDARD)
— Selectionner le mode SI a I'aide du selecteur de fonction.
— Selectionner lefnode de selection de gamme (manuelle ou automatique) a I'aide du bouton-poussoir
AUTO/MAN*.
Remarque:
La selection manuelle est marquee par un asterisque’* dans l'affichage. En mode automatique, le niveau UP
(superieur) est de 20200 et le niveau DOWN (inferieur) de 01800.
— En mode manuel selectionner la gamme correete a I'aide des boutons-poussoirs UP ou DOWN.
Remarque:
Les gammes disponibles sont: 200.00 SI
2.0000 kft
20.000 kft
200.00 kft ,
2.0000
20.000
La surchage est indiquee par OL sur l'affichage (affichage >21000).
— Connecter la resistance inconnue a la borne 0 et £2.
Protection:
}.a tension d'entree maximale admise est de 265 V eff.
MESURES DE RESISTANCE EN MODE DE REFERENCE RELATIVE (ZERO SET)
— Mesurer la resistance comme decrit ci-avant.
— Appuyer sur le bouton ZERO SET.
Remarque:
L'affichage est maintenu pendant une seconde et un Z apparaft a droite sur l'affichage. La valeur indiquee
pendant cette seconde est la valeur de reference relative.
Ensuite l'affichage passe a zero et Tindication ZS (ZERO SET) apparaft sur l'affichage. Le PM 2521 est
commute en mode de reference relative (ZERO SET). Dans ce mode I'appareil passe en mode de selection
manuelle de gamme*. Affichage maximale est 40000.
Tout affichage ulterieur indiquera I'ecart positif ou negatif par rapport a la valeur de reference relative.
— Pour sortir du mode de reference relative, appuyer a nouveau sur le bouton ZERO SET.
