125

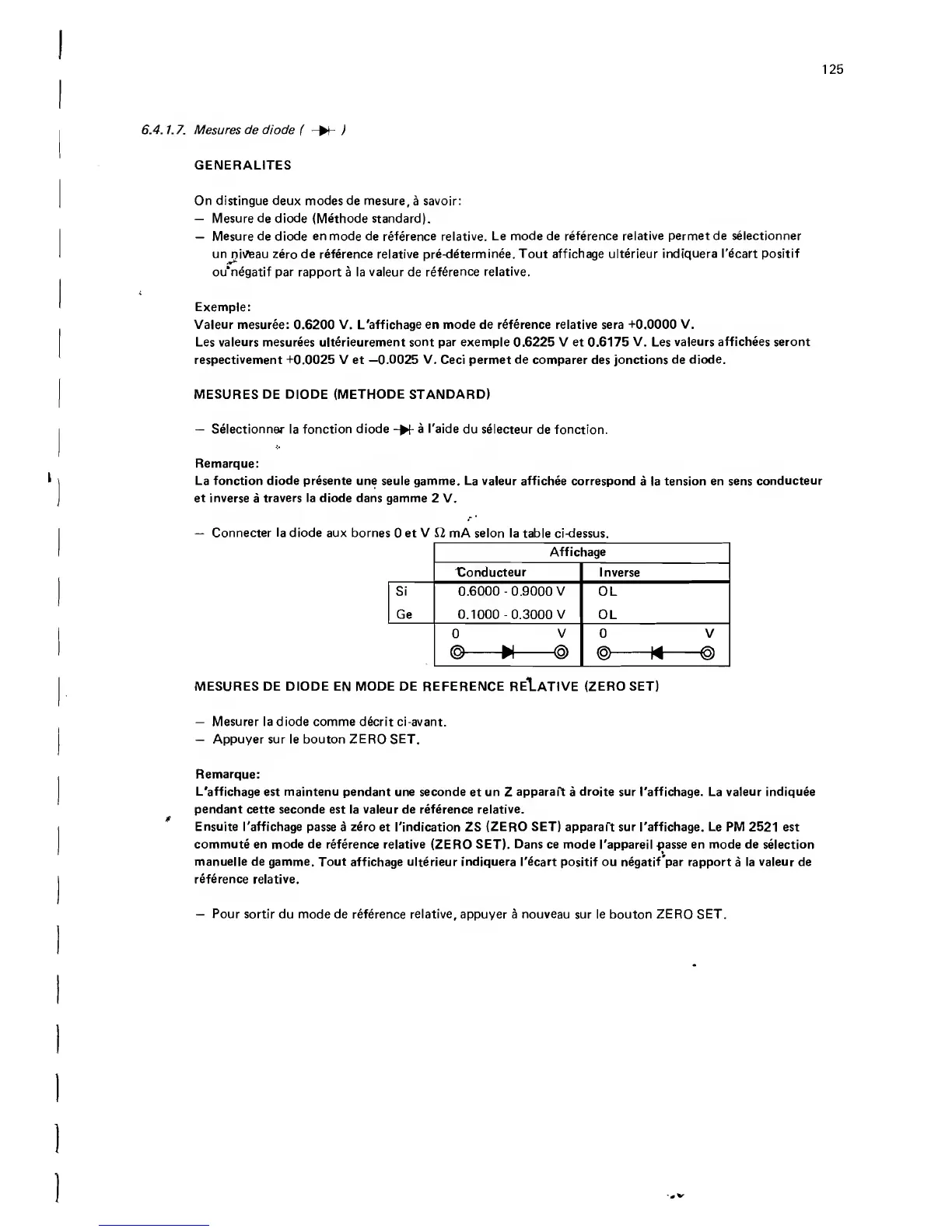

6.4.1.7. Mesures de diode ( - ► )- )
GENERALITES
On distingue deux modes de mesure, a savoir:
— Mesure de diode (Methode standard).
— Mesure de diode en mode de reference relative. Le mode de reference relative permet de selectionner
un nivfeau zero de reference relative pre-determinee. Tout affichage ulterieur indiquera I'ecart positif
ou'negatif par rapport a la valeur de reference relative.
Exemple:
Valeur mesuree: 0.6200 V. L'affichage en mode de reference relative sera +0.0000 V.
Les valeurs mesurees ulterieurement sont par exemple 0.6225 V et 0.6175 V. Les valeurs affichees seront
respectivement +0.0025 V et —0.0025 V. Ceci permet de comparer des jonctions de diode.
MESURES DE DIODE (METHODE STANDARD)
— Selectionner la fonction diode - ► )- a I'aide du selecteur de fonction.
Remarque:
La fonction diode presente une seule gamme. La valeur affichee correspond a la tension en sens conducteur
et inverse a travers la diode dans gamme 2 V.
— Connecter la diode aux bornes 0 et V J2 mA selon la table ci-dessus.
Affichage
■ Conducteur
1 nverse
Si
Ge
0.6000 - 0.9000 V
0.1000 -0.3000 V
OL
OL
0 V
/«\ fcj /«\
0 V
LM / 55 \
W\ VQ)
W
MESURES DE DIODE EN MODE DE REFERENCE RELATIVE (ZERO SET)
— Mesurer la diode comme decrit ci-avant.
— Appuyer sur le bouton ZERO SET.
Remarque:
L'affichage est maintenu pendant une seconde et un Z apparaft a droite sur l'affichage. La valeur indiquee
pendant cette seconde est la valeur de reference relative.
Ensuite l'affichage passe a zero et ('indication ZS (ZERO SET) apparaft sur l'affichage. Le PM 2521 est
commute en mode de reference relative (ZERO SET). Dans ce mode I'appareil passe en mode de selection
manuelle de gamme. Tout affichage ulterieur indiquera I'ecart positif ou negatif’par rapport a la valeur de
reference relative.
— Pour sortir du mode de reference relative, appuyer a nouveau sur le bouton ZERO SET.
