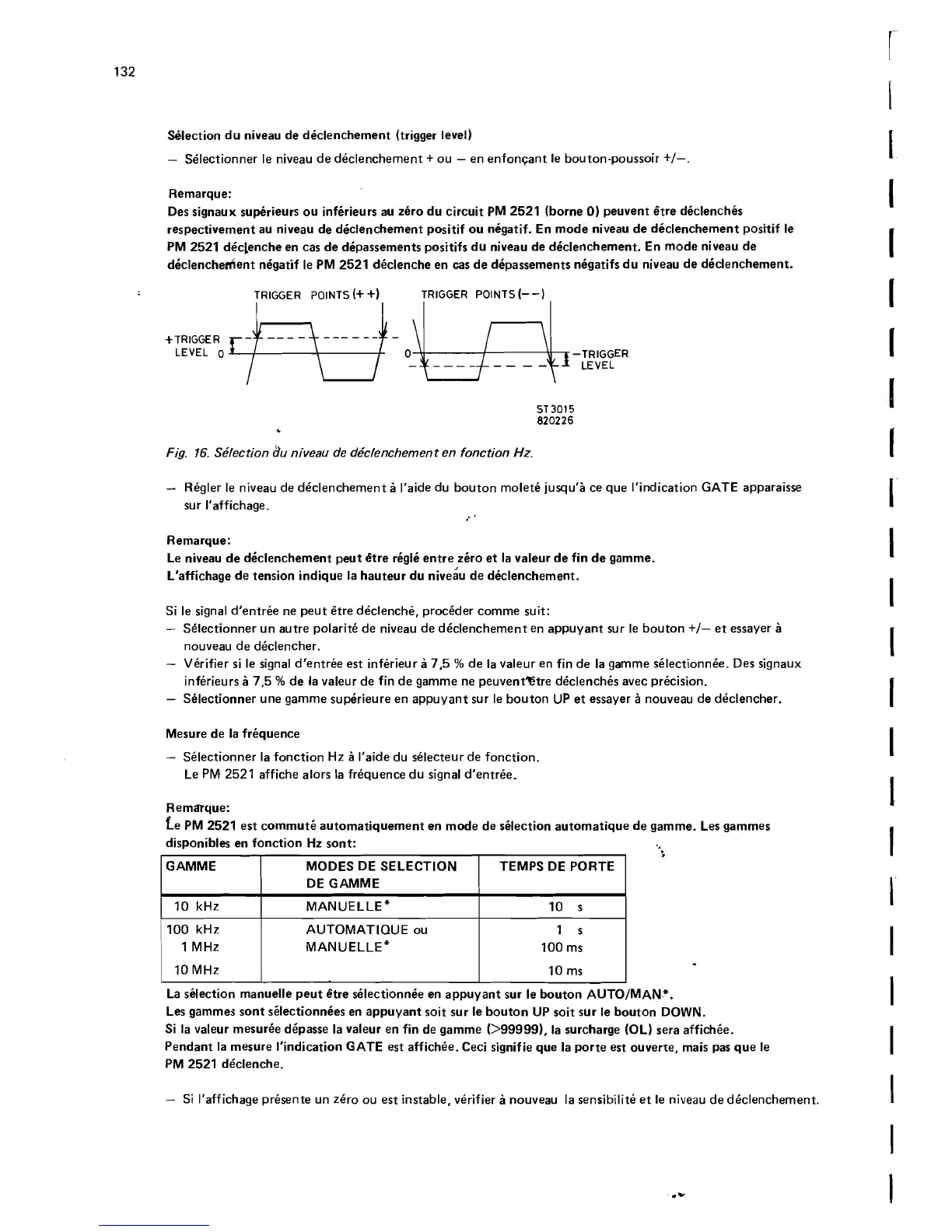

Selection du niveau de declenchement (trigger level)
— Selectionner le niveau de declenchement + ou — en enfongant le bouton-poussoir +/—.
Remarque:
Des signaux superieurs ou inferieurs au zero du circuit PM 2521 (borne 0) peuvent etre declenches
respectivement au niveau de declenchement positif ou negatif. En mode niveau de declenchement positif le
PM 2521 dec(enche en cas de depassements positifs du niveau de declenchement. En mode niveau de
declencherrient negatif le PM 2521 declenche en cas de depassements negatifs du niveau de declenchement.
+ TRIGGER
LEVEL o
TRIGGER POINTS (++)
l i
i
_ d
1
\_/
TRIGGER POINTS!--)
-TRIGGER
LEVEL
ST 3015
820226
Fig. 16. Selection c!u niveau de declenchement en fonction Hz.
— Regler le niveau de declenchement a I'aide du bouton molete jusqu'a ce que I'indication GATE apparaisse
sur I'affichage.
Remarque:
Le niveau de declenchement peut 6tre regie entre zero et la valeur de fin de gamme.
L'affichage de tension indique la hauteur du niveau de declenchement.
Si le signal d'entree ne peut etre declenche, proceder comme suit:
— Selectionner un autre polarite de niveau de declenchement en appuyant sur le bouton +/— et essayer a
nouveau de declencher.
— Verifier si le signal d'entree est inferieur a 7,5 % de la valeur en fin de la gamme selectionnee. Des signaux
inferieurs a 7,5 % de la valeur de fin de gamme ne peuvent1§tre declenches avec precision.
— Selectionner une gamme superieure en appuyant sur le bouton UP et essayer a nouveau de declencher.
Mesure de la frequence
— Selectionner la fonction Hz a I'aide du selecteur de fonction.
Le PM 2521 affiche alors la frequence du signal d'entree.
Remarque:
Le PM 2521 est commute automatiquement en mode de selection automatique de gamme. Les gammes
disponibles en fonction Hz sont:
GAMME
MODES DE SELECTION
DE GAMME
TEMPS DE PORTE
10 kHz MANUELLE*
10 s
100 kHz AUTOMATIQUE ou
1 s
1 MHz
MANUELLE*
100 ms
10 MHz
10 ms
La selection manuelle peut etre selectionnee en appuyant sur le bouton AUTO /MAN*.
Les gammes sont selectionnees en appuyant soit sur le bouton UP soit sur le bouton DOWN.
Si la valeur mesuree depasse la valeur en fin de gamme (>99999), la surcharge (OL) sera affichee.
Pendant la mesure I'indication GATE est affichee. Ceci signifie que la porte est ouverte, mais pas que le
PM 2521 declenche.
— Si l'affichage presente un zero ou est instable, verifier a nouveau la sensibilite et le niveau de declenchement.
