133

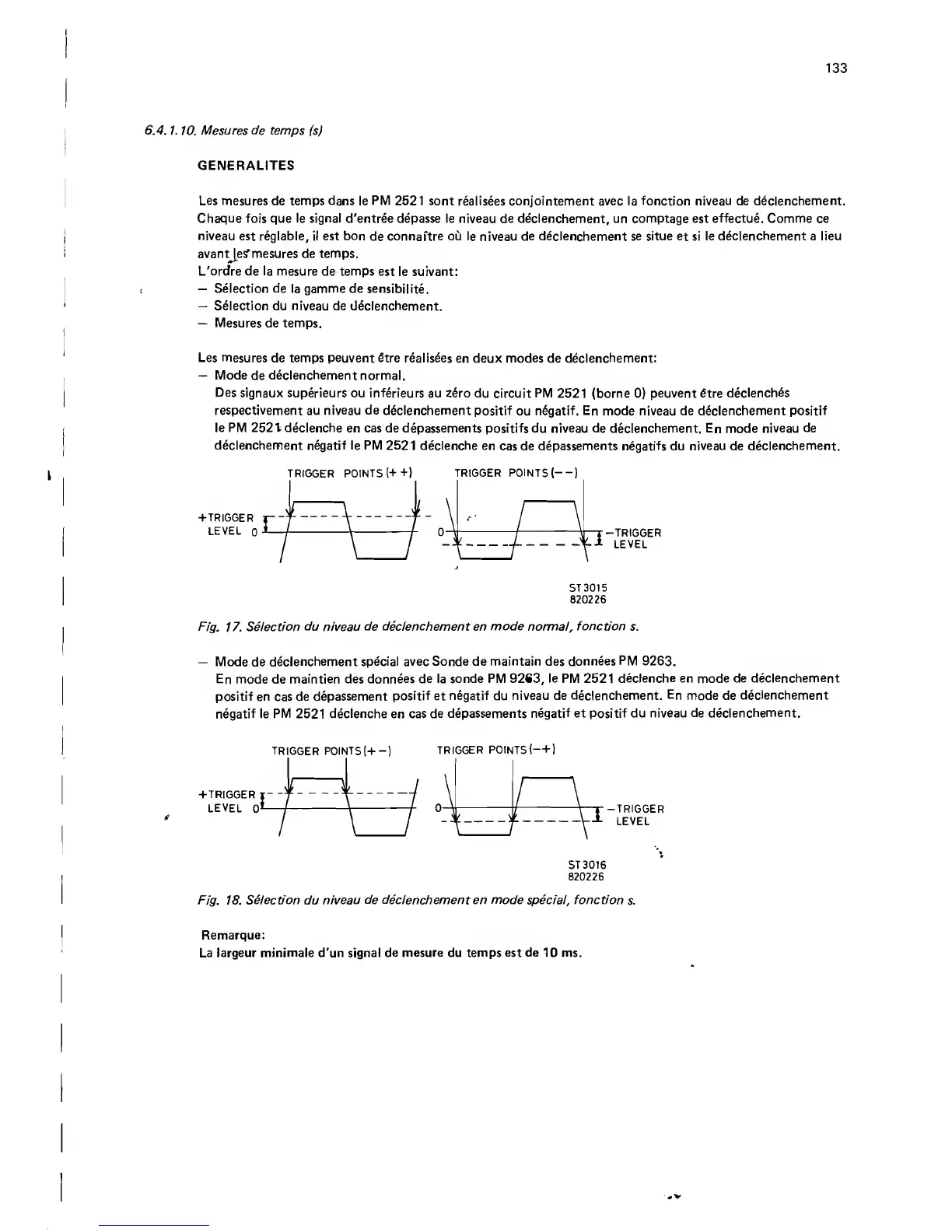

6.4.1.10. Mesures de temps (s)
GENERALITES
Les mesures de temps dans le PM 2521 sont realisees conjointement avec la fonction niveau de declenchement.
Chaque fois que le signal d'entree depasse le niveau de declenchement, un comptage est effectue. Comme ce
niveau est reglable, il est bon de connaftre ou le niveau de declenchement se situe et si le declenchement a lieu
avant leS’mesures de temps.
L'orcfre de la mesure de temps est le suivant:
— Selection de la gamme de sensibilite.
— Selection du niveau de declenchement.
— Mesures de temps.
Les mesures de temps peuvent fitre realisees en deux modes de declenchement:
— Mode de declenchement normal.
Des signaux superieurs ou inferieurs au zero du circuit PM 2521 (borne 0) peuvent 6tre declenches
respectivement au niveau de declenchement positif ou negatif. En mode niveau de declenchement positif
le PM 2521 declenche en cas de depassements positifsdu niveau de declenchement. En mode niveau de
declenchement negatif le PM 2521 declenche en cas de depassements negatifs du niveau de declenchement.
TRIGGER POINTS (+ +) TRIGGER POINTS (-)
+ TRIGGER
LEVEL 0
ST 3015
820226
Fig. 17. Selection du niveau de declenchement en mode normal, fonction s.
— Mode de declenchement special avec Sonde de maintain des donnees PM 9263.
En mode de maintien des donnees de la sonde PM 92S3, le PM 2521 declenche en mode de declenchement
positif en cas de depassement positif et negatif du niveau de declenchement. En mode de declenchement
negatif le PM 2521 declenche en cas de depassements negatif et positif du niveau de declenchement.
TRIGGER P0INTS(+ —) TRIGGER POINTS (-+)
+ TRIGGER
LEVEL 0
ST 3016
820226
Fig. 18. Selection du niveau de declenchement en mode special, fonction s.
Remarque:
La largeur minimale d'un signal de mesure du temps est de 10 ms.
