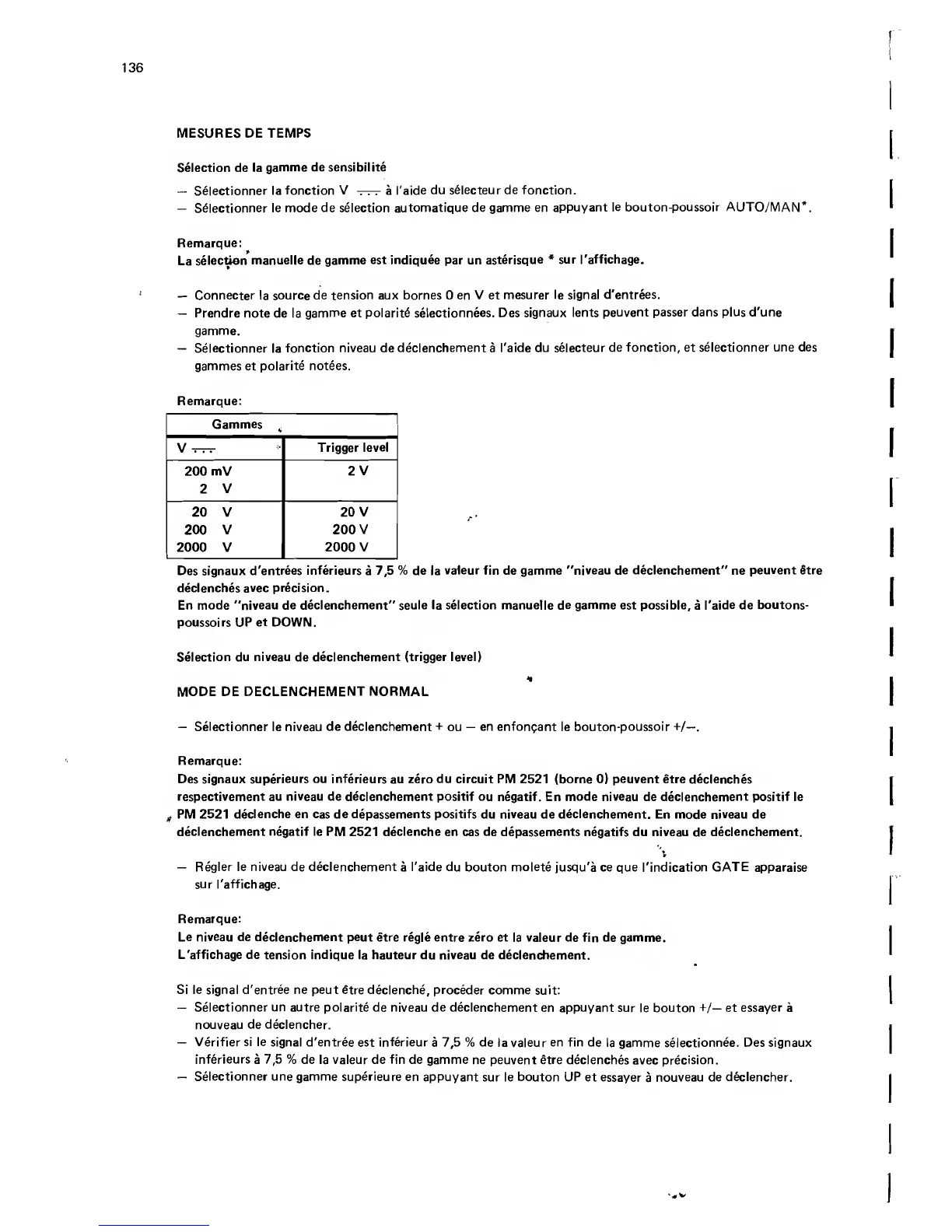

MESURES DE TEMPS
Selection de la gamme de sensibilite
— Selectionner la fonction V a I'aide du selecteurde fonction.
— Selectionner le mode de selection automatique de gamme en appuyant le bouton-poussoir AUTO/MAN*.
Remarque:
La selection manuelle de gamme est indiquee par un aster isque * sur I'affichage.
— Connecter la source de tension aux bornes 0 en V et mesurer le signal d'entrees.
— Prendre note de la gamme et polarite selectionnees. Des signaux lents peuvent passer dans plus d'une
gamme.
— Selectionner la fonction niveau de declenchement a I'aide du selecteur de fonction, et selectionner une des
gammes et polarite notees.
Remarque:
Gammes t
V TTT
Trigger level
200 mV
2 V
2 V
20 V 20 V
200 V
200 V
2000 V
2000 V
Des signaux d'entrees inferieurs a 7,5 % de la vafeur fin de gamme "niveau de declenchement" ne peuvent §tre
declenches avec precision.
En mode "niveau de declenchement" seule la selection manuelle de gamme est possible, a I'aide de boutons-
poussoirs UP et DOWN.
Selection du niveau de declenchement (trigger level)
*
MODE DE DECLENCHEMENT NORMAL
— Selectionner le niveau de declenchement + ou — en enfonpant le bouton-poussoir +/—.
Remarque:
Des signaux superieurs ou inferieurs au zero du circuit PM 2521 (borne 0) peuvent etre declenches
respectivement au niveau de declenchement positif ou negatif. En mode niveau de declenchement positif le
t PM 2521 declenche en cas de depassements positifs du niveau de declenchement. En mode niveau de
declenchement negatif le PM 2521 declenche en cas de depassements negatifs du niveau de declenchement.
— Regler le niveau de declenchement a I'aide du bouton molete jusqu'a ce que I'indication GATE apparaise
sur I'affichage.
Remarque:
Le niveau de declenchement peut etre regie entre zero et la valeur de fin de gamme.
L'affichage de tension indique la hauteur du niveau de declenchement.
Si le signal d'entree ne peut 6tre declenche, proceder comme suit:
— Selectionner un autre polarite de niveau de declenchement en appuyant sur le bouton +/— et essayer a
nouveau de declencher.
— Verifier si le signal d'entree est inferieur a 7,5 % de la valeur en fin de la gamme selectionnee. Des signaux
inferieurs a 7,5 % de la valeur de fin de gamme ne peuvent etre declenches avec precision.
— Selectionner une gamme superieure en appuyant sur le bouton UP et essayer a nouveau de declencher.
