137

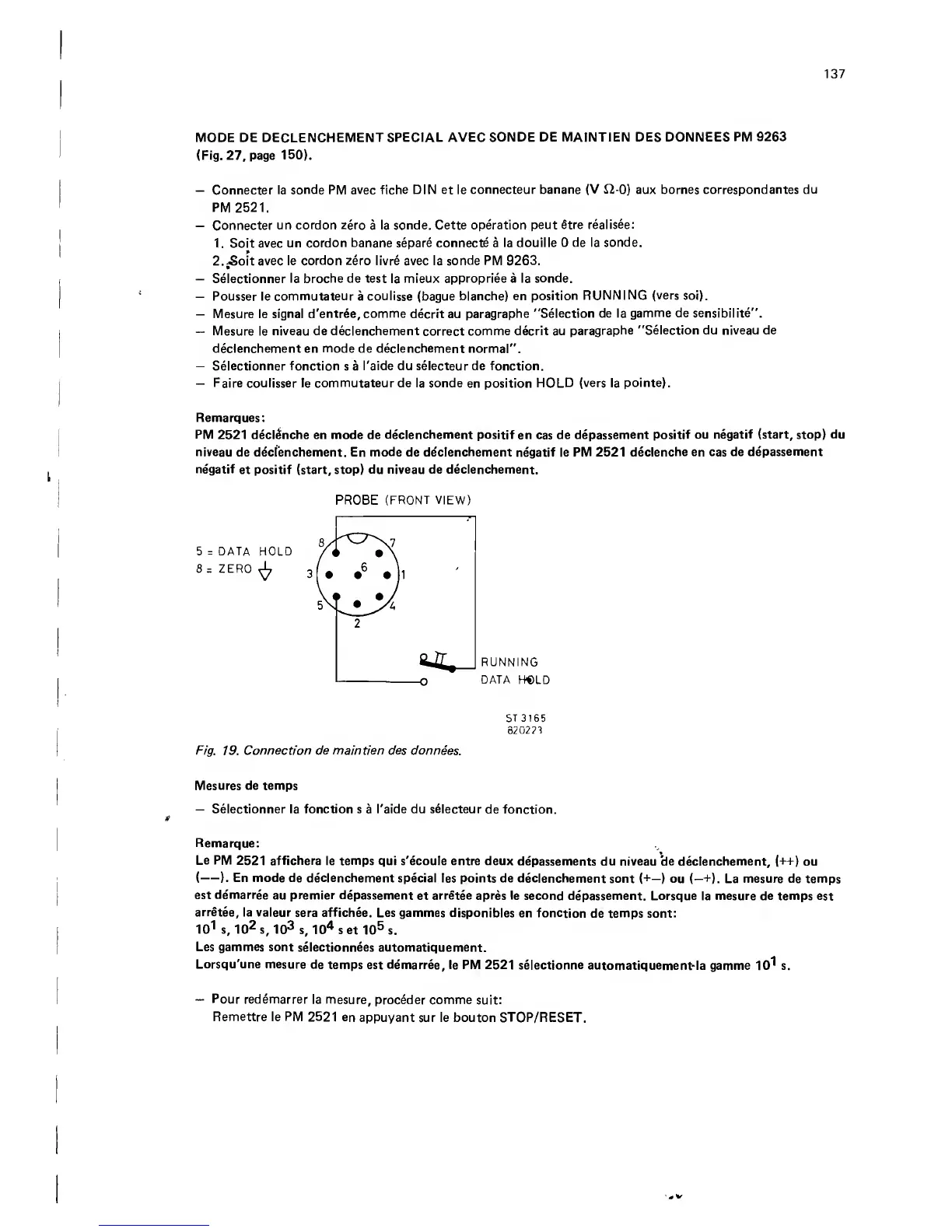

MODE DE DECLENCHEMENT SPECIAL AVEC SONDE DE MAINTIEN DES DONNEES PM 9263
(Fig. 27, page 150).
— Connecter la sonde PM avec fiche DIN et le connecteur banane (V 12-0) aux bornes correspondantes du
PM 2521.
— Connecter un cordon zero a la sonde. Cette operation peut etre realisee:
1. Soit avec un cordon banane separe connecte a la douille 0 de la sonde.
*
2. - Soit avec le cordon zero livre avec la sonde PM 9263.
»
— Selectionner la broche de test la mieux appropriee a la sonde.
— Pousser le commutateur a coulisse (bague blanche) en position RUNNING (vers soi).
— Mesure le signal d'entree, comme decrit au paragraphe "Selection de la gamme de sensibilite".
— Mesure le niveau de declenchement correct comme decrit au paragraphe "Selection du niveau de
declenchement en mode de declenchement normal".
— Selectionner fonction s a I'aide du selecteur de fonction.
— Faire coulisser le commutateur de la sonde en position HOLD (vers la pointe).
Remarques:
PM 2521 declcinche en mode de declenchement positif en cas de depassement positif ou negatif (start, stop) du
niveau de decfenchement. En mode de declenchement negatif le PM 2521 declenche en cas de depassement
negatif et positif (start, stop) du niveau de declenchement.
5 = DATA HOLD
8 = ZERO ^7
PROBE (FRONT VIEW)
RUNNING
DATA HOLD
ST 3165
620273
Fig. 19. Connection de maintien des donnees.
Mesures de temps
— Selectionner la fonction s a I'aide du selecteur de fonction.
Remarque:
Le PM 2521 affichera le temps qui s'ecoule entre deux depassements du niveau be declenchement, (++) ou
(—). En mode de declenchement special les points de declenchement sont (+—) ou (—+). La mesure de temps
est demarree au premier depassement et arretee a pres le second depassement. Lorsque la mesure de temps est
arretee, la valeur sera affichee. Les gammes disponibles en fonction de temps sont:
10 1 s, 10 2 s, 10 3 s, 10 4 s et 10 5 s.
Les gammes sont selectionnees automatiquement.
Lorsqu'une mesure de temps est demarree, le PM 2521 selectionne automatiquement-la gamme 10^ s.
- Pour redemarrer la mesure, proceder comme suit:
Remettre le PM 2521 en appuyant sur le bouton STOP/RESET.
