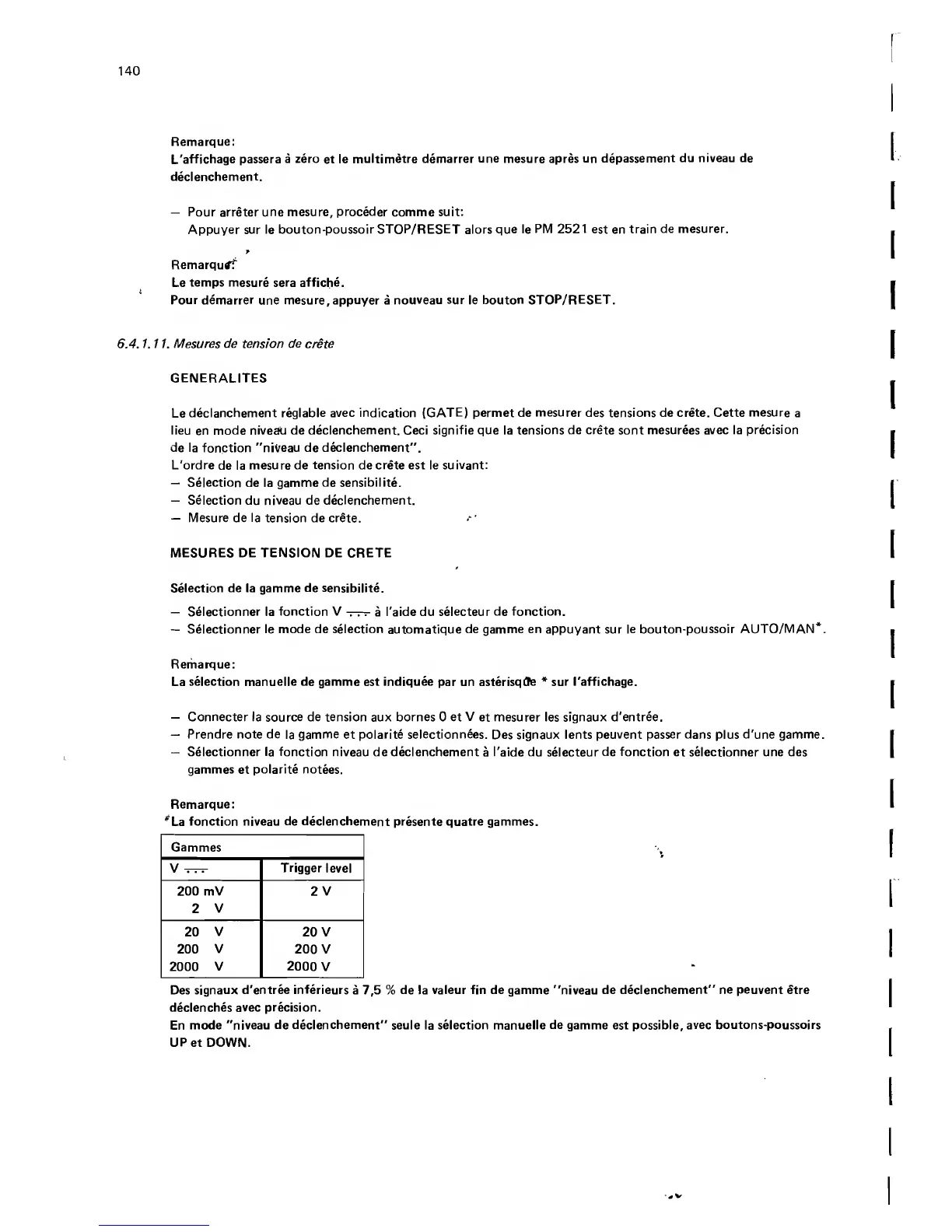

140
Remarque:
L'affichage passera a zero et le multimetre demarrer une mesure apres un depassement du niveau de
declenchement.
— Pour arreter une mesure, proceder comme suit:
Appuyer sur le bouton-poussoir STOP/RESET alors que le PM 2521 est en train de mesurer.
>
Remarqutff
Le temps mesure sera affiche.
Pour demarrer une mesure, appuyer a nouveau sur le bouton STOP/RESET.
6.4.1.11. Mesures de tension de Crete
GENERALITES
Le declanchement reglable avec indication (GATE) permet de mesurer des tensions de Crete. Cette mesure a
lieu en mode niveau de declenchement. Ceci signifie que la tensions de Crete sont mesurees avec la precision
de la fonction "nil/eau de declenchement".
L'ordre de la mesure de tension de Crete est le suivant:
— Selection de la gamme de sensibiIite.
— Selection du niveau de declenchement.
— Mesure de la tension de Crete. r '
MESURES DE TENSION DE CRETE
Selection de la gamme de sensibilite.
— Selectionner la fonction V — a I'aide du selecteur de fonction.
— Selectionner le mode de selection automatique de gamme en appuyant sur le bouton-poussoir AUTO/MAN*.
Remarque:
La selection manuelle de gamme est indiquee par un asterisqtfe * sur l'affichage.
— Connecter la source de tension aux bornes 0 et V et mesurer les signaux d'entree.
— Prendre note de la gamme et polarite selectionnees. Des signaux lents peuvent passer dans plus d'une gamme.
— Selectionner la fonction niveau de declenchement a I'aide du selecteur de fonction et selectionner une des
gammes et polarite notees.
Remarque:
*La fonction niveau de declenchement presente quatre gammes.
Gammes
V
Trigger level
200 mV 2 V
2 V
20 V 20 V
200 V
200 V
2000 V 2000 V
Des signaux d'entree inferieurs a 7,5 % de la valeur fin de gamme "niveau de declenchement" ne peuvent etre
declenches avec precision.
En mode "niveau de declenchement" seule la selection manuelle de gamme est possible, avec boutons-poussoirs
UPet DOWN.
V
