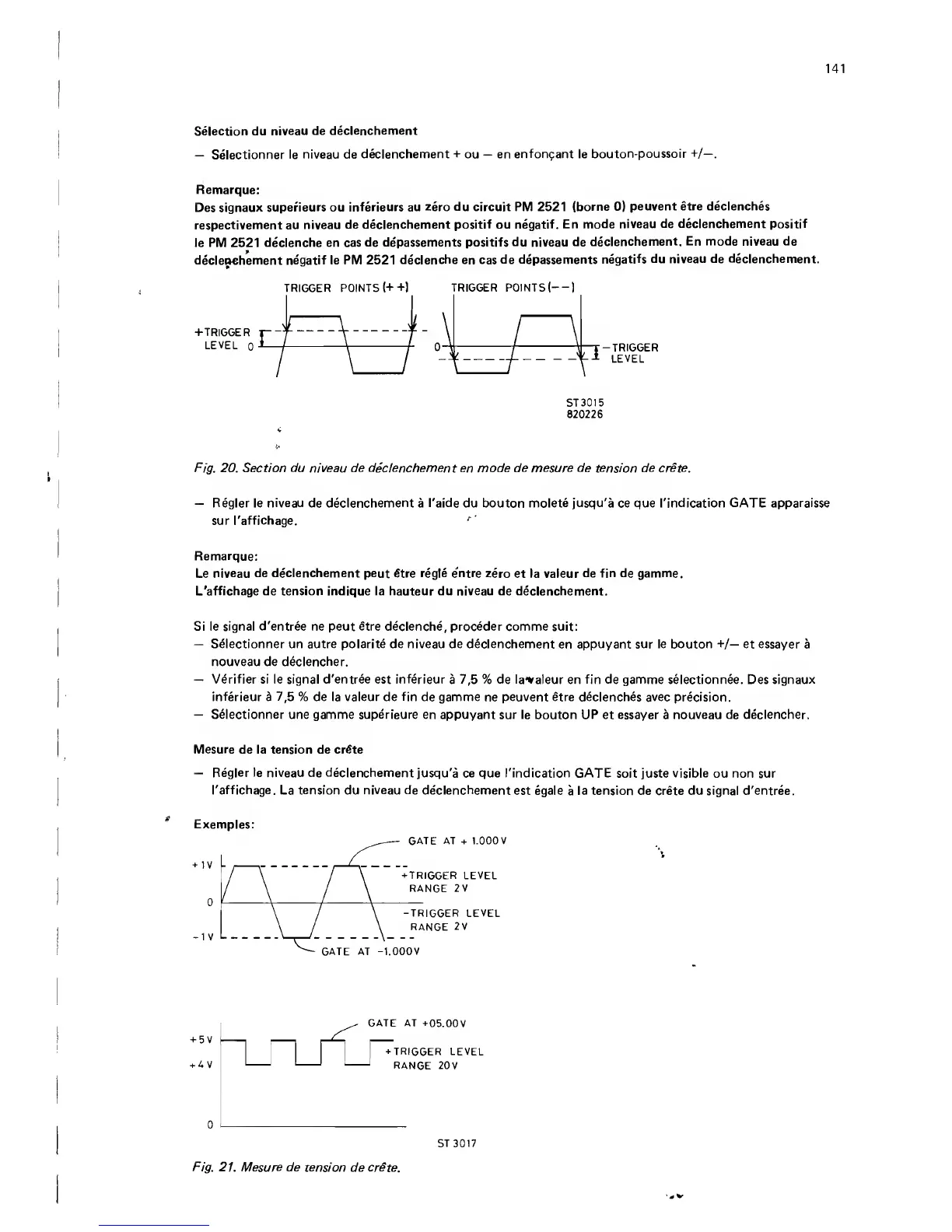

141
Selection du niveau de declenchement
— Selectionner le niveau de declenchement + ou — en enfonpant le bouton-poussoir +/—.
Remarque:
Des signaux superieurs ou inferieurs au zero du circuit PM 2521 (borne 0) peuvent etre declenches
respectivement au niveau de declenchement positif ou negatif. En mode niveau de declenchement positif
le PM 2521 declenche en cas de depassements positifs du niveau de declenchement. En mode niveau de
decleoehement negatif le PM 2521 declenche en cas de depassements negatifs du niveau de declenchement.
TRIGGER POINTS (++1 TRIGGER POINTS!--)
+TRIGGER r-
LEVEL 0
ST 3015
820226
Fig. 20. Section du niveau de declenchement en mode de mesure de tension de Crete.
— Regler le niveau de declenchement a I'aide du bouton molete jusqu'a ce que I'indication GATE apparaisse
sur I'affichage. ' '
Remarque:
Le niveau de declenchement peut fitre regie entre zero et la valeur de fin de gamme.
L'affichage de tension indique la hauteur du niveau de declenchement.
Si le signal d'entree ne peut etre declenche, proceder comme suit:
— Selectionner un autre polarite de niveau de declenchement en appuyant sur le bouton +/— et essayer a
nouveau de declencher.
— Verifier si le signal d'entree est inferieur a 7,5 % de la-valeur en fin de gamme selectionnee. Des signaux
inferieur a 7,5 % de la valeur de fin de gamme ne peuvent etre declenches avec precision.
— Selectionner une gamme superieure en appuyant sur le bouton UP et essayer a nouveau de declencher.
Mesure de la tension de crfite
— Regler le niveau de declenchement jusqu'a ce que I'indication GATE soit juste visible ou non sur
I'affichage. La tension du niveau de declenchement est egale a la tension de Crete du signal d'entree.
Exemples:
V
