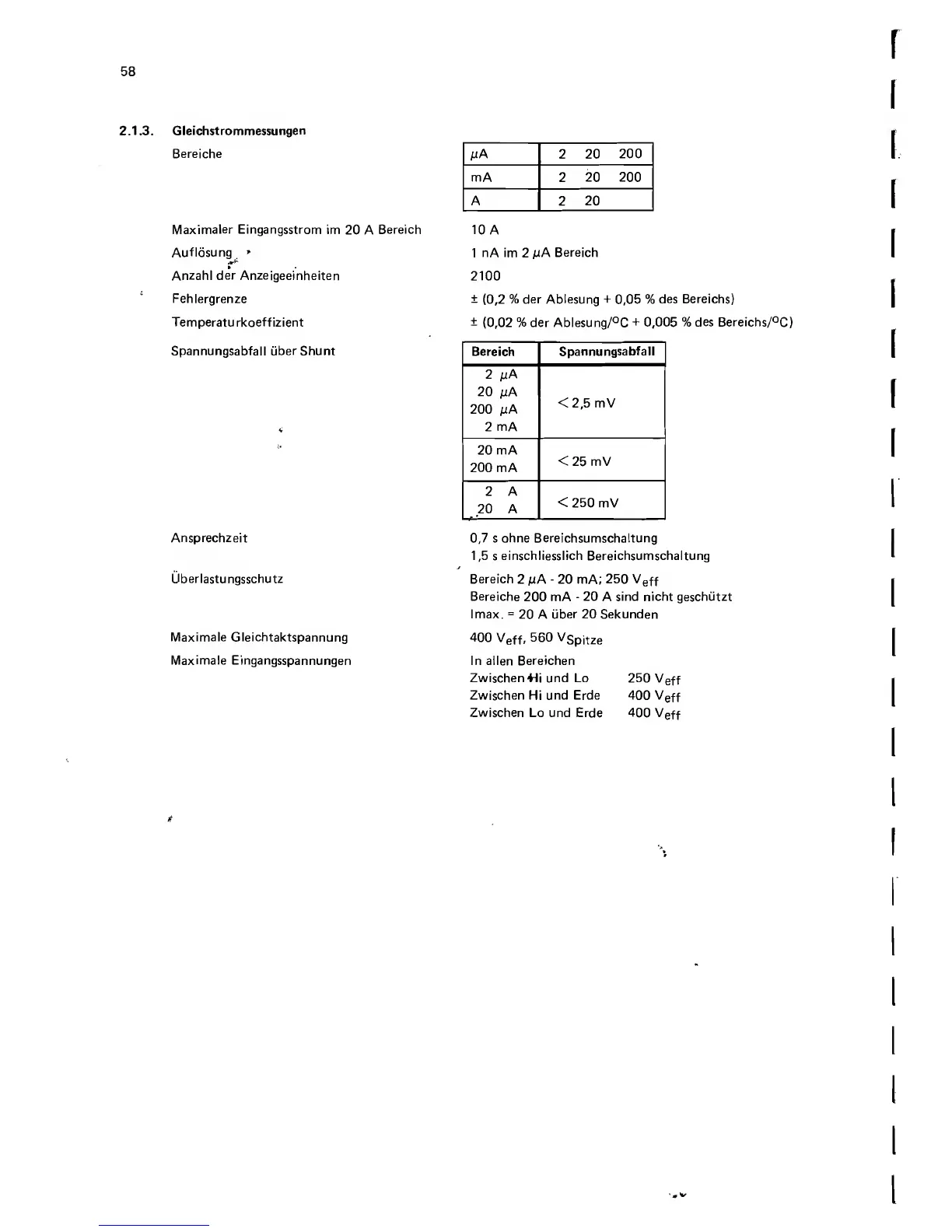

2.1.3. Gleichstrommessungen
Bereiche
Maximaler Eingangsstrom im 20 A Bereich
Auflosung »
Anzahl der Anzeigeeinheiten
Fehlergrenze
Temperaturkoeffizient
Spannungsabfall ijber Shunt
Ansprechzeit
Uberlastu ngsschutz
Maximale Gleichtaktspannung
Maximale Eingangsspannungen
HA
2 20 200
mA 2 20 200
A
2 20
10 A
1 nA im 2 nA Bereich
2100
± (0,2 % der Ablesung + 0,05 % des Bereichs)
± (0,02 % der Ablesung/°C + 0,005 % des Bereichs/°C)
Bereich
Spannungsabfall
2 fxA
20 nA
200 nA
2 mA
<2,5 mV
20 mA
200 mA
<25 mV
2 A
20 A
< 250 mV
0,7 s ohne Bereichsumschaltung
1,5 s einschliesslich Bereichsumschaltung
Bereich 2 fiA - 20 mA; 250 V e ff
Bereiche 200 mA - 20 A sind nicht geschutzt
(max. = 20 A uber 20 Sekunden
400 Vgff, 560 Vspjt ze
In alien Bereichen
Zwischen+1i und Lo 250 V e ff
Zwischen Hi und Erde 400 V e ff
Zwischen Lo und Erde 400 V e ff
