59

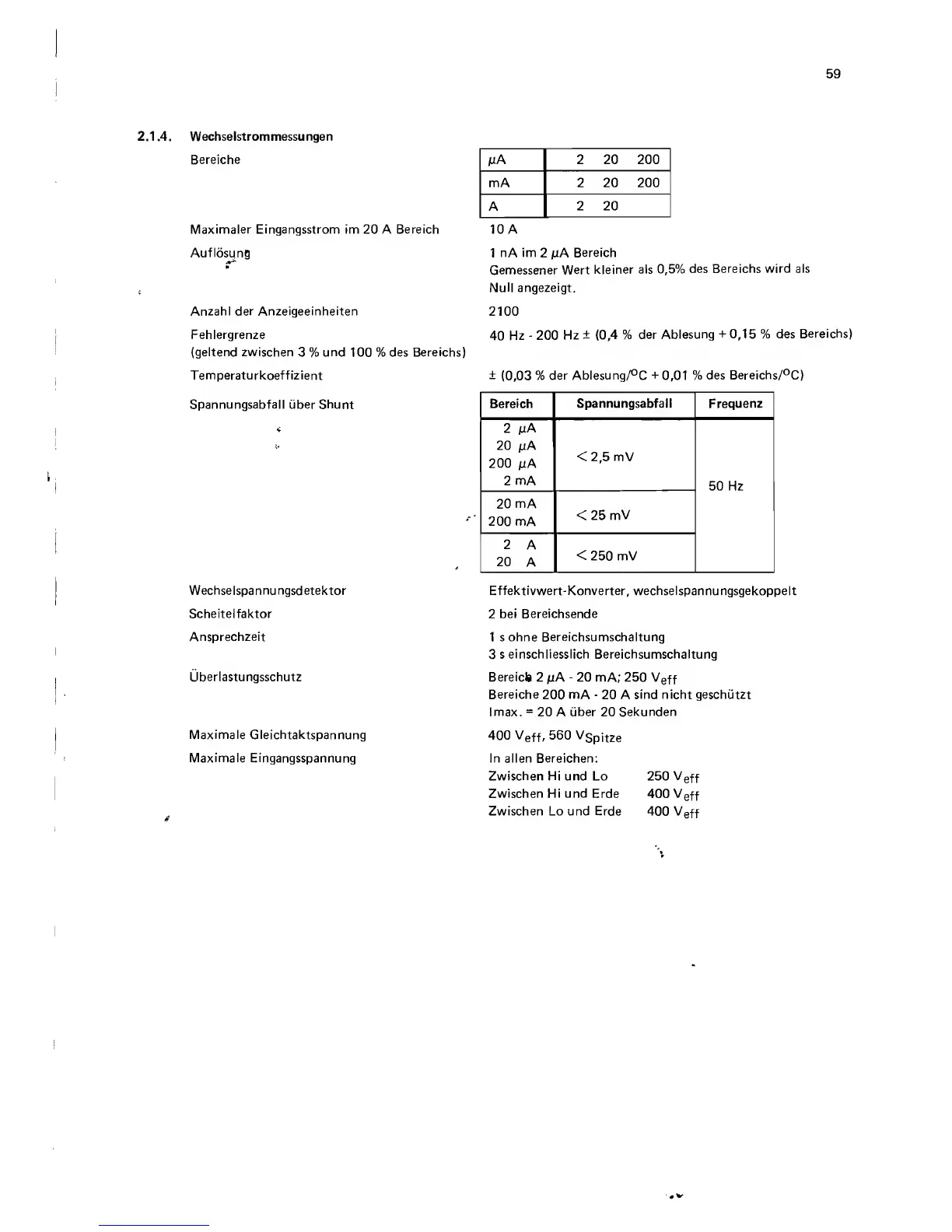

2.1.4. Wechseistrommessungen
Bereiche
Maximaler Eingangsstrom im 20 A Bereich
Auflosung
Anzahl der Anzeigeeinheiten
Fehlergrenze
(geltend zwischen 3 % und 100 % des Bereichs)
Temperaturkoeffizient
Spannungsabfall uber Shunt
Wechselspannungsdetektor
Scheitelfaktor
Ansprechzeit
Uberlastungsschutz
Maximale Gleichtaktspannung
Maximale Eingangsspannung
mA
2 20 200
mA 2 20 200
A
2 20
10 A
1 n A im 2 /iA Bereich
Gemessener Wert kleiner als 0,5% des Bereichs wird als
Null angezeigt.
2100
40 Hz - 200 Hz ± (0,4 % der Ablesung + 0,15 % des Bereichs)
± (0,03 % der Ablesung/°C + 0,01 % des Bereichs/°C)
Bereich
Spannungsabfall Frequenz
2 juA
20 juA
200 juA
2 mA
<2,5 mV
50 Hz
20 mA
200 mA
<25 mV
2 A
20 A
< 250 mV
Effektivwert-Konverter, wechselspannungsgekoppelt
2 bei Bereichsende
1 sohne Bereichsumschaltung
3 s einschliesslich Bereichsumschaltung
Bereicb 2 [xtK - 20 mA; 250 V e ff
Bereiche 200 mA - 20 A sind nicht geschutzt
Imax. = 20 A uber 20 Sekunden
400 V e ff, 560 Vspitze
In alien Bereichen:
Zwischen Hi und Lo 250 V e ff
Zwischen Hi und Erde 400 V e ff
Zwischen Lo und Erde 400 V e ff
V
