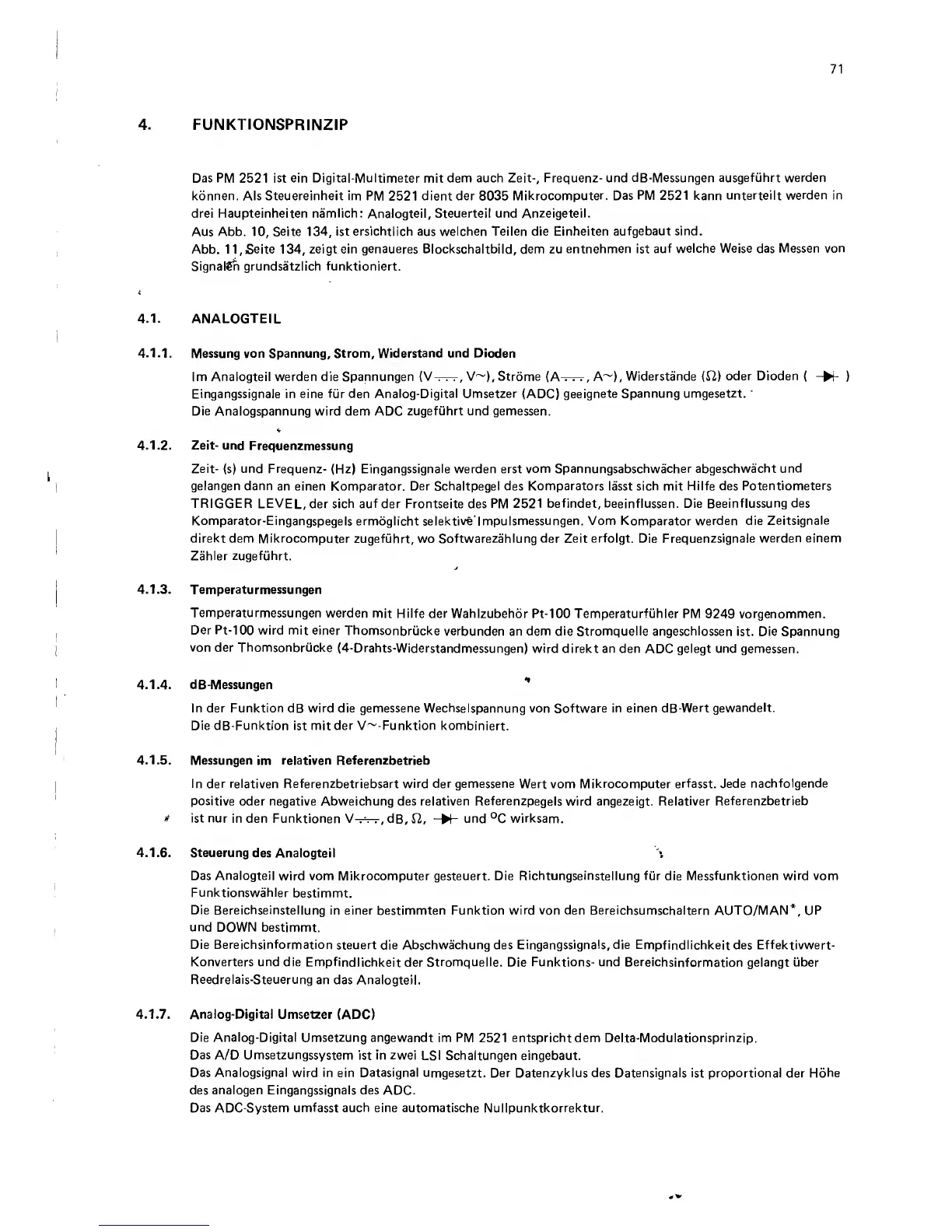

71
4. FUNKTIONSPRINZIP
Das PM 2521 ist ein Digital-Multimeter mit dem auch Zeit-, Frequenz- und dB-Messungen ausgefuhrt werden
konnen. Als Steuereinheit im PM 2521 dient der 8035 Mikrocomputer. Das PM 2521 kann unterteilt werden in
drei Haupteinheiten namlich: Analogteil, Steuerteil und Anzeigeteil.
Aus Abb. 10, Seite 134, ist ersichtlich aus welchen Teilen die Einheiten aufgebaut sind.
Abb. 11, Seite 134, zeigt ein genaueres Blockschaltbild, dem zu entnehmen ist auf welche Weise das Messen von
Signal€n grundsatzlich funktioniert.
4.1. ANALOGTEIL
4.1.1. Messung von Spannung, Strom, Widerstand und Dioden
Im Analogteil werden die Spannungen (V-t-tt, V~), Strome (A^^, A~), Widerstande (£1) oder Dioden ( ->f )
Eingangssignale in eine fur den Analog-Digital Umsetzer (ADC) geeignete Spannung umgesetzt.
Die Analogspannung wird dem ADC zugefuhrt und gemessen.
4.1.2. Zeit- und Frequenzmessung
Zeit- (s) und Frequenz- (Hz) Eingangssignale werden erst vom Spannungsabschwacher abgeschwacht und
gelangen dann an einen Komparator. Der Schaltpegel des Komparators lasst sich mit Hilfe des Potentiometers
TRIGGER LEVEL, der sich auf der Frontseite des PM 2521 befindet, beeinflussen. Die Beeinflussung des
Komparator-Eingangspegels ermoglicht selektive'lmpulsmessungen. Vom Komparator werden die Zeitsignale
direkt dem Mikrocomputer zugefuhrt, wo Softwarezahlung der Zeit erfolgt. Die Frequenzsignale werden einem
Zahler zugefuhrt.
J
4.1.3. Temperaturmessungen
Temperaturmessungen werden mit Hilfe der Wahlzubehor Pt-100 Temperaturfuhler PM 9249 vorgenommen.
Der Pt-100 wird mit einer Thomsonbrucke verbunden an dem die Stromquelle angeschlossen ist. Die Spannung
von der Thomsonbrucke (4-Drahts-Widerstandmessungen) wird direkt an den ADC gelegt und gemessen.
4.1.4. dB-Messungen *
In der Funktion dB wird die gemessene Wechselspannung von Software in einen dB-Wert gewandelt.
Die dB-Funktion ist mit der V~-Funktion kombiniert.
4.1.5. Messungen im relativen Referenzbetrieb
In der relativen Referenzbetriebsart wird der gemessene Wert vom Mikrocomputer erfasst. Jede nachfolgende
positive oder negative Abweichung des relativen Referenzpegels wird angezeigt. Relativer Referenzbetrieb
* ist nur in den Funktionen V^^-r, dB, fl, -N - und °C wirksam.
4.1.6. Steuerung des Analogteil
Das Analogteil wird vom Mikrocomputer gesteuert. Die Richtungseinstellung fur die Messfunktionen wird vom
Funktionswahler bestimmt.
Die Bereichseinstellung in einer bestimmten Funktion wird von den Bereichsumschaltern AUTO/MAN*, UP
und DOWN bestimmt.
Die Bereichsinformation steuert die Abschwachung des Eingangssignals, die Empfindlichkeit des Effektivwert-
Konverters und die Empfindlichkeit der Stromquelle. Die Funktions- und Bereichsinformation gelangt uber
Reedrelais-Steuerung an das Analogteil.
4.1.7. Analog-Digital Umsetzer (ADC)
Die Analog-Digital Umsetzung angewandt im PM 2521 entspricht dem Delta-Modulationsprinzip.
Das A/D Umsetzungssystem ist in zwei LSI Schaltungen eingebaut.
Das Analogsignal wird in ein Datasignal umgesetzt. Der Datenzyklus des Datensignals ist proportional der Hohe
des analogen Eingangssignals des ADC.
Das ADC-System umfasst auch eine automatische Nullpunktkorrektur.
