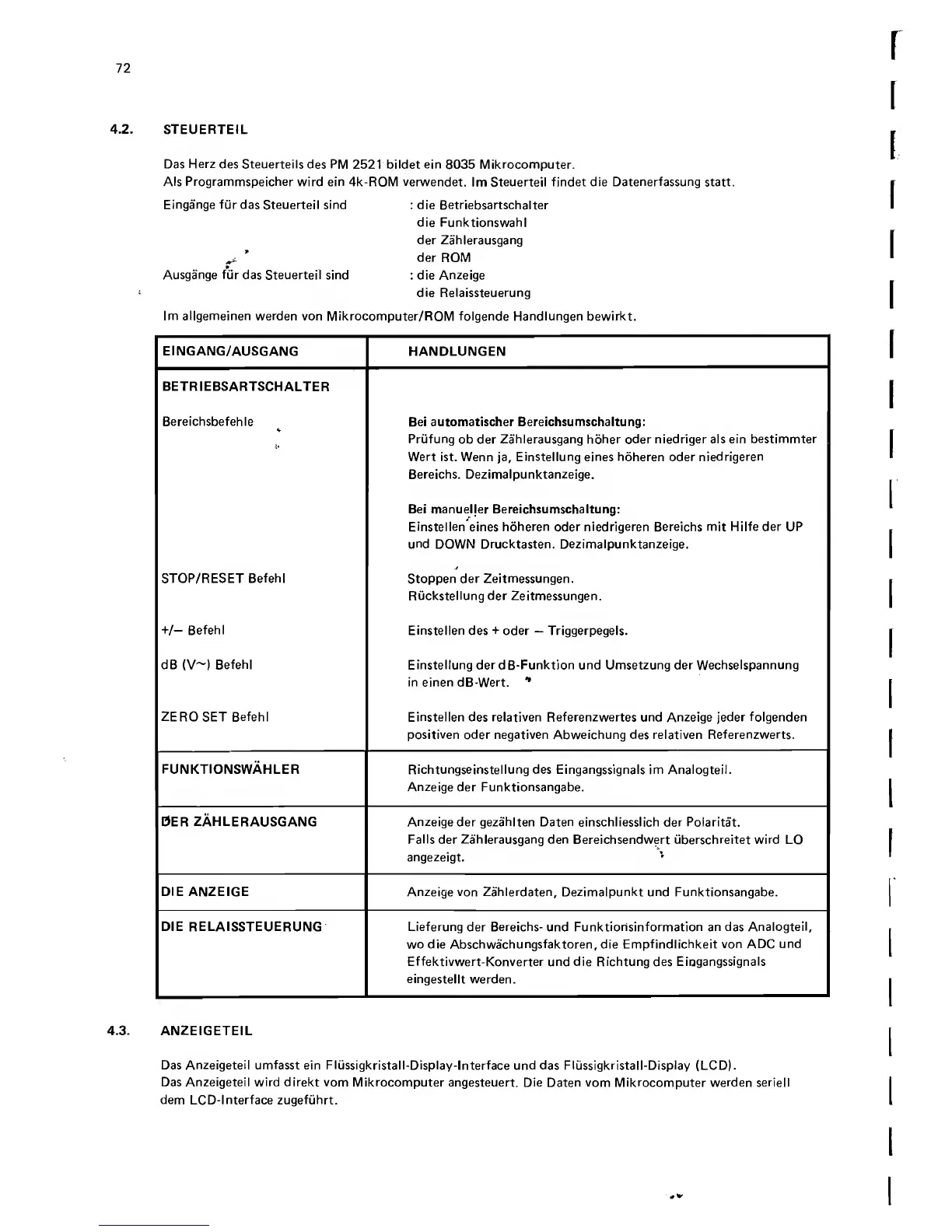

72
4.2. STEUERTEIL
Das Herz des Steuerteils des PM 2521 bildet ein 8035 Mikrocomputer.
Als Programmspeicher wird ein 4k-ROM verwendet. Im Steuerteil findet die Datenerfassung statt.
Eingange fur das Steuerteil sind : die Betriebsartschalter
die Funktionswahl
der Zahlerausgang
^ ' der ROM
Ausgange fur das Steuerteil sind : die Anzeige
; die Relaissteuerung
Im allgemeinen werden von Mikrocomputer/ROM folgende Handlungen bewirkt.
EINGANG/AUSGANG HANDLUNGEN
BETRIEBSARTSCHALTER
Bereichsbefehle
4
Bei automatischer Bereichsumschaltung:
Priifung ob der Zahlerausgang hoher oder niedriger als ein bestimmter
Wert ist. Wenn ja, Einstellung eines hoheren oder niedrigeren
Bereichs. Dezimalpunktanzeige.
Bei manueljer Bereichsumschaltung:
Einstellen eines hoheren oder niedrigeren Bereichs mit Hilfe der UP
und DOWN Drucktasten. Dezimalpunktanzeige.
STOP/RESET Befehl
J
Stoppen der Zeitmessungen.
Ruckstellungder Zeitmessungen.
+/- Befehl
Einstellen des + oder — Triggerpegels.
dB (V—) Befehl Einstellung der dB-Funktion und Umsetzung der Wechselspannung
in einen dB-Wert. *
ZERO SET Befehl
Einstellen des relativen Referenzwertes und Anzeige jeder folgenden
positiven oder negativen Abweichung des relativen Referenzwerts.
FUNKTIONSWAHLER Richtungseinstellung des Eingangssignals im Analogteil.
Anzeige der Funktionsangabe.
0ER ZAHLERAUSGANG Anzeige der gezahlten Daten einschliesslich der Polaritat.
Falls der Zahlerausgang den Bereichsendwert uberschreitet wird LO
angezeigt.
DIE ANZEIGE
Anzeige von Zahlerdaten, Dezimalpunkt und Funktionsangabe.
DIE RELAISSTEUERUNG
Lieferung der Bereichs- und Funktionsinformation an das Analogteil,
wo die Abschwachungsfaktoren, die Empfindlichkeit von ADC und
Effektivwert-Konverter und die Richtung des Eingangssignals
eingestellt werden.
4.3. ANZEIGETEIL
Das Anzeigeteil umfasst ein Flussigkristall-Display-Interface und das Flussigkristal 1-Display (LCD).
Das Anzeigeteil wird direkt vom Mikrocomputer angesteuert. Die Daten vom Mikrocomputer werden seriell
dem LCD-Interface zugefuhrt.
