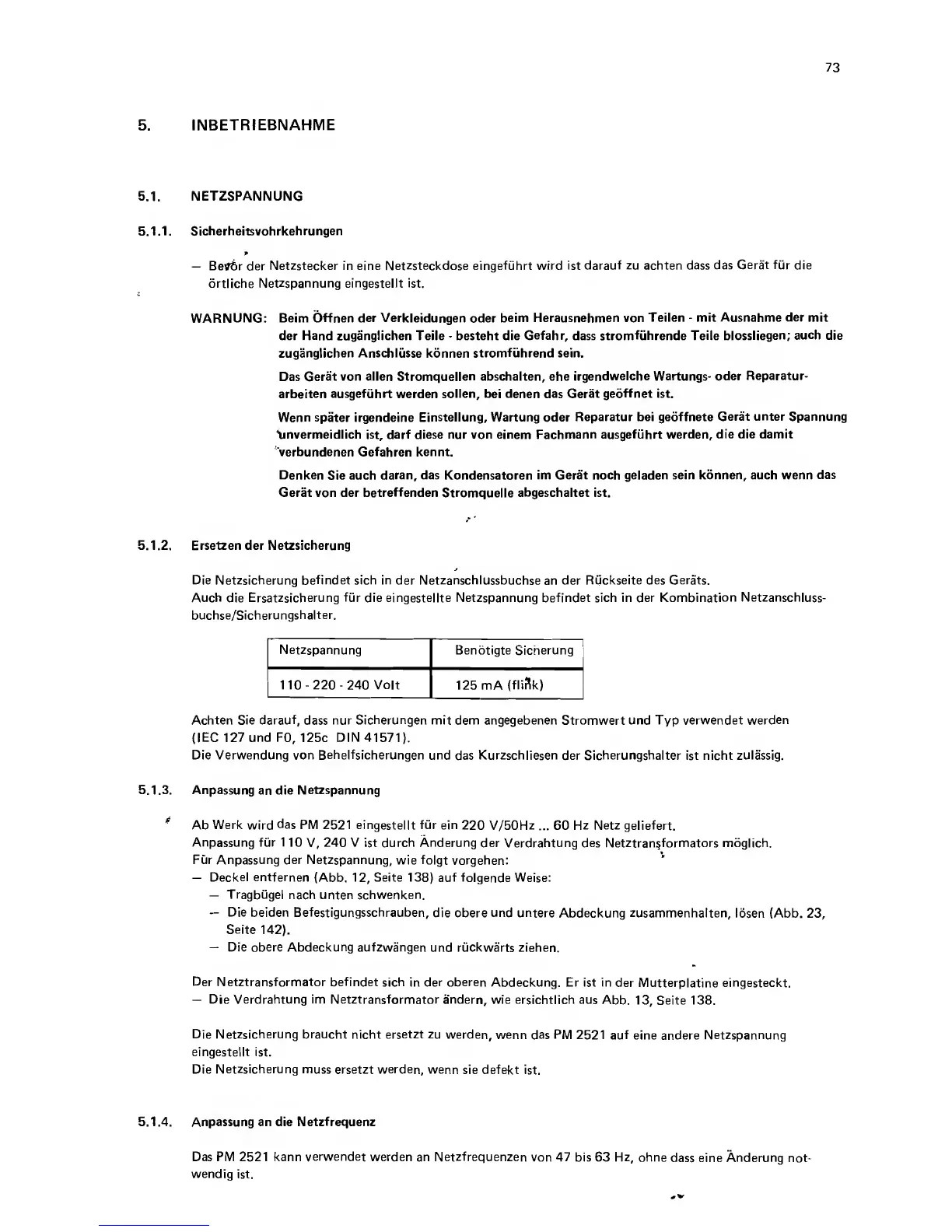

73
5. INBETRIEBNAHME
5.1. NETZSPANNUNG
5.1.1. Sicherheitsvohrkehrungen
*
— Betfbr der Netzstecker in eine Netzsteckdose eingefuhrt wird ist darauf zu achten dass das Gerat fur die
ortliche Netzspannung eingestellt ist.
WARNUNG: Beim Offnen der Verkleidungen oder beim Herausnehmen von Teilen - mit Ausnahme der mit
der Hand zuganglichen Teile - besteht die Gefahr, dass stromfiihrende Teile blossliegen; auch die
zuganglichen Anschliisse konnen stromfiihrend sein.
Das Gerat von alien Stromquellen abschalten, ehe irgendwelche Wartungs- oder Reparatur-
arbeiten ausgefuhrt werden sollen, bei denen das Gerat geoffnet ist.
Wenn spater irgendeine Einstellung, Wartung oder Reparatur bei geoffnete Gerat unter Spannung
'unvermeidlich ist, darf diese nur von einem Fachmann ausgefuhrt werden, die die damit
’ verbundenen Gefahren kennt.
Denken Sie auch daran, das Kondensatoren im Gerat noch geladen sein konnen, auch wenn das
Gerat von der betreffenden Stromquelle abgeschaltet ist.
5.1.2. Ersetzen der Netzsicherung
Die Netzsicherung befindet sich in der Netzanschlussbuchse an der Ruckseite des Gerats.
Auch die Ersatzsicherung fur die eingestellte Netzspannung befindet sich in der Kombination Netzanschluss-
buchse/Sicherungshalter.
Netzspannung Benotigte Sicherung
110-220 -240 Volt 125 mA (fliflk)
Achten Sie darauf, dass nur Sicherungen mit dem angegebenen Stromwert und Typ verwendet werden
(IEC 127 und FO, 125c DIN 41571).
Die Verwendung von Behelfsicherungen und das Kurzschliesen der Sicherungshalter ist nicht zulassig.
5.1.3. Anpassung an die Netzspannung
* Ab Werk wird das PM 2521 eingestellt fur ein 220 V/50Hz ... 60 Hz Netz geliefert.
Anpassung fur 110 V, 240 V ist durch Anderung der Verdrahtung des Netztran§formators moglich.
Fur Anpassung der Netzspannung, wie folgt vorgehen:
— Deckel entfernen (Abb. 12, Seite 138) auf folgende Weise:
— Tragbiigel nach unten schwenken.
— Die beiden Befestigungsschrauben, die obere und untere Abdeckung zusammenhalten, losen (Abb. 23,
Seite 142).
— Die obere Abdeckung aufzwangen und ruckwarts ziehen.
Der Netztransformator befindet sich in der oberen Abdeckung. Er ist in der Mutterplatine eingesteckt.
— Die Verdrahtung im Netztransformator andern, wie ersichtlich aus Abb. 13, Seite 138.
Die Netzsicherung braucht nicht ersetzt zu werden, wenn das PM 2521 auf eine andere Netzspannung
eingestellt ist.
Die Netzsicherung muss ersetzt werden, wenn sie defekt ist.
5.1.4. Anpassung an die Netzfrequenz
Das PM 2521 kann verwendet werden an Netzfrequenzen von 47 bis 63 Hz, ohne dass eine Anderung not-
wendig ist.
