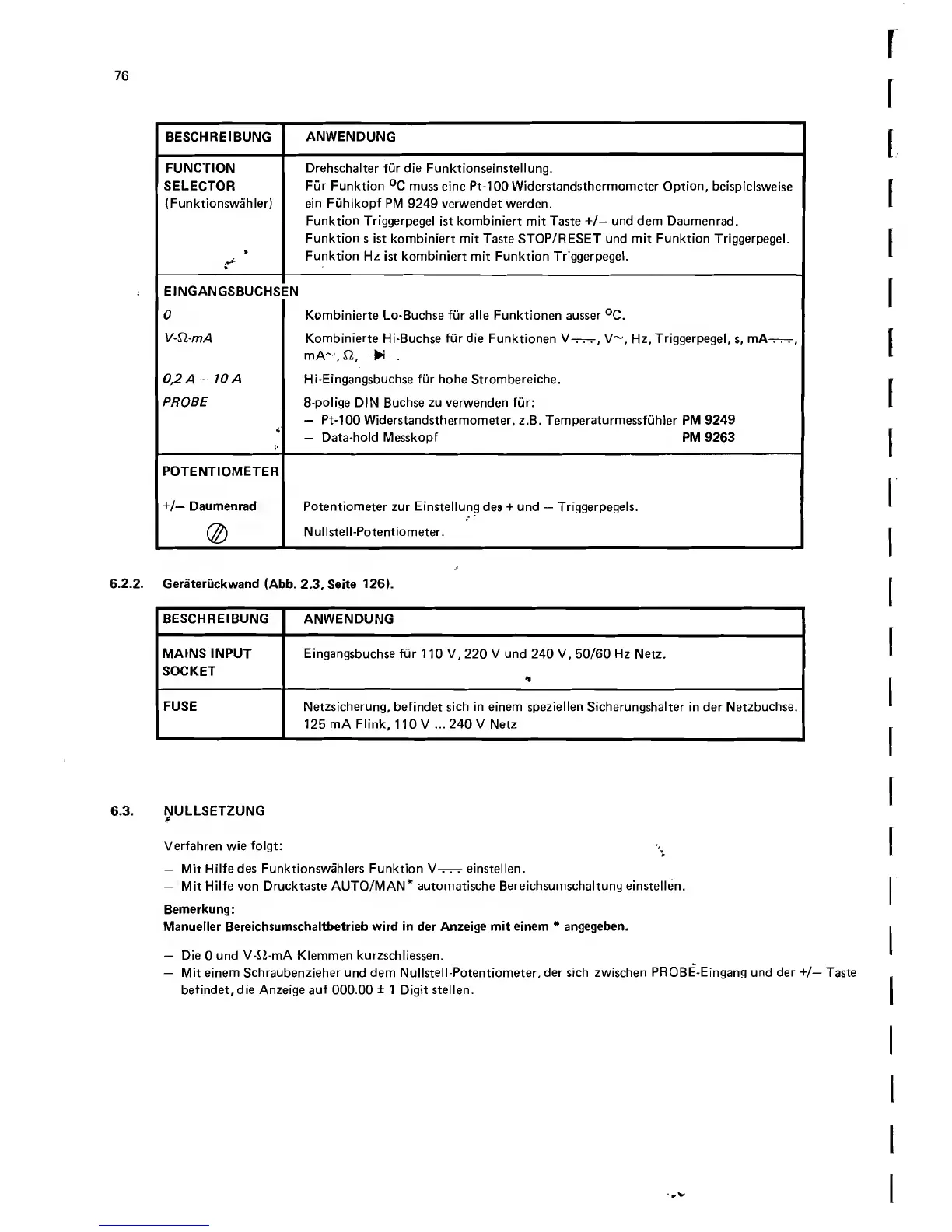

76
BESCHREIBUNG
ANWENDUNG
FUNCTION
SELECTOR
(Funktionswahler)
*
Drehschalter
fur
die
Funktionseinstellung.
Fur
Funktion
°C
muss
eine
Pt-100
Widerstandsthermometer
Option,
beispielsweise
ein
Fuhlkopf
PM
9249
verwendet
werden.
Funktion
Triggerpegel
ist
kombiniert
mit
Taste
+/—
und
dem
Daumenrad.
Funktion
s
ist
kombiniert
mit
Taste
STOP/RESET
und
mit
Funktion
Triggerpegel.
Funktion
Hz
ist
kombiniert
mit
Funktion
Triggerpegel.
EINGANGSBUCHS
0
V-El-mA
0,2
A
-
10
A
PROBE
4
EN
Kombinierte
Lo-Buchse
fur
alle
Funktionen
ausser
°C.
Kombinierte
Hi-Buchse
fur
die
Funktionen
V^^,
V~,
Hz,
Triggerpegel,
s,
mA^rr,
mA~,
El,
-W-
.
Hi-Eingangsbuchse
fur
hohe
Strombereiche.
8-polige
DIN
Buchse
zu
verwenden
fur:
Pt-100
Widerstandsthermometer,
z.B.
Temperaturmessfuhler
PM
9249
Data-hold
Messkopf
PM
9263
POTENTIOMETER
+/—
Daumenrad
@
Potentiometer
zur
Einstellung
de»
+
und
Triggerpegels.
Nullstell-Potentiometer.
6.2.2.
Gerateruckwand
(Abb.
2.3,
Seite
126).
BESCHREIBUNG
ANWENDUNG
MAINS
INPUT
SOCKET
Eingangsbuchse
fur
110
V,
220
V
und
240
V,
50/60
Hz
Netz.
*
FUSE
Netzsicherung,
befindet
sich
in
einem
speziellen
Sicherungshalter
in
der
Netzbuchse.
125
mA
Flink,
110
V
...
240
V
Netz
6.3.
NULLSETZUNG
Verfahren
wie
folgt:
Mit
Hilfe
des
Funktionswahlers
Funktion
einstellen.
Mit
Hilfe
von
Drucktaste
AUTO/MAN*
automatische
Bereichsumschaltung
einstellen.
Bemerkung:
Manueller
Bereichsumschaltbetrieb
wird
in
der
Anzeige
mit
einem
*
angegeben.
Die
0
und
V-fi-mA
Klemmen
kurzschliessen.
Mit
einem
Schraubenzieher
und
dem
Nullstell-Potentiometer,
der
sich
zwischen
PROBE-Eingang
und
der
+/—
Taste
befindet,
die
Anzeige
auf
000.00
±
1
Digit
stellen.
#V
