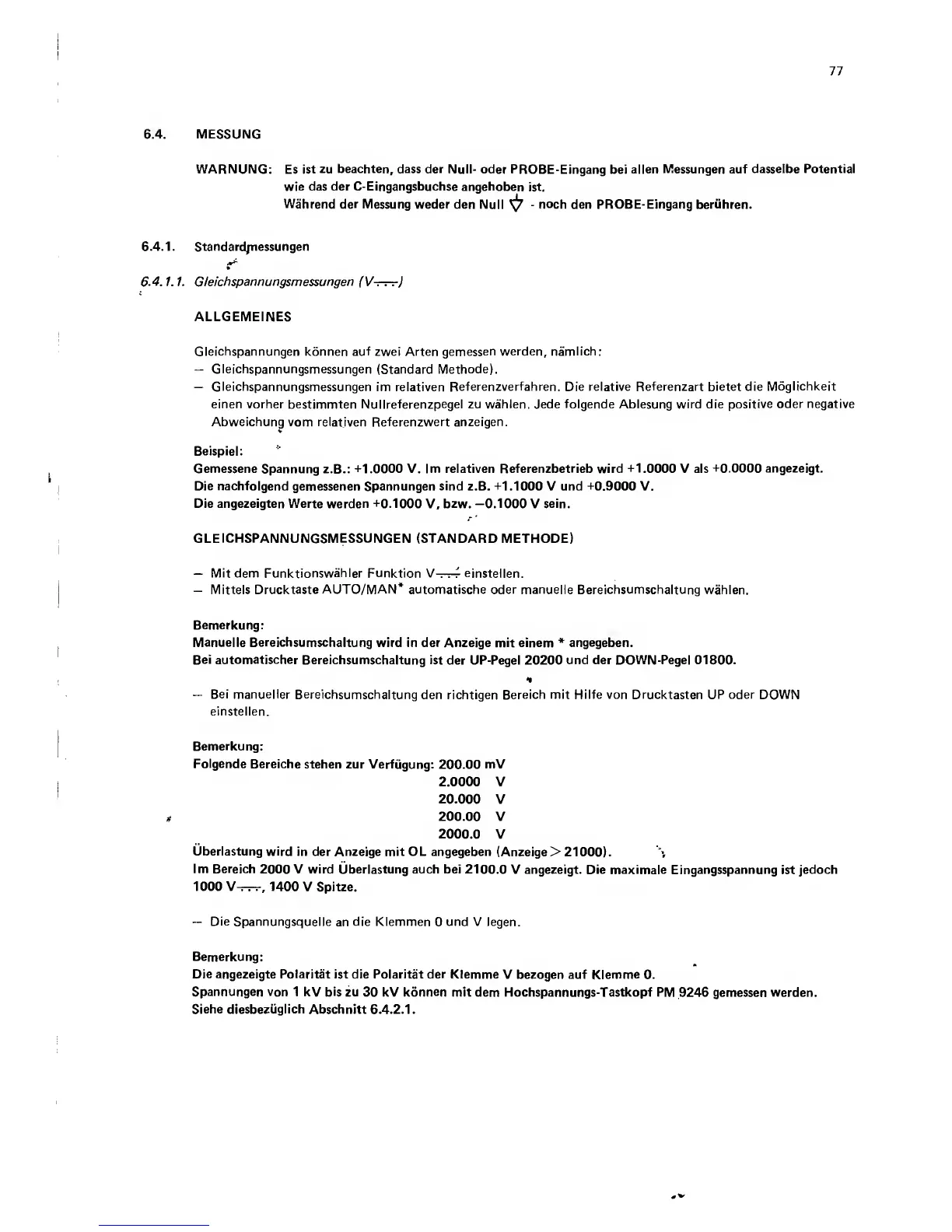

77
6.4. MESSUNG
WARNUNG: Es ist zu beachten, dass der Null- oder PROBE-Eingang bei alien Messungen auf dasselbe Potential
wie das der C-Eingangsbuchse angehoben ist.
Wahrend der Messung weder den Null ^7 - noch den PROBE-Eingang beriihren.
6.4.1. Standardjnessungen
6.4.1.1. Gteichspannungsmessungen (V-r-r^)
ALLGEMEINES
Gleichspannungen konnen auf zwei Arten gemessen werden, namlich:
— Gleichspannungsmessungen (Standard Methode).
— Gleichspannungsmessungen im relativen Referenzverfahren. Die relative Referenzart bietetdie Moglichkeit
einen vorher bestimmten Nullreferenzpegel zu wahlen. Jede folgende Ablesung wird die positive oder negative
Abweichun^ vom relativen Referenzwert anzeigen.
Beispiel:
Gemessene Spannung z.B.: +1.0000 V. Im relativen Referenzbetrieb wird +1.0000 V als +0.0000 angezeigt.
Die nachfolgend gemessenen Spannungen sind z.B. +1.1000 V und +0.9000 V.
Die angezeigten Werte werden +0.1000 V, bzw. —0.1000 V sein.
GLEICHSPANNUNGSMESSUNGEN (STANDARD METHODE)
— Mitdem Funktionswahler Funktion V^4 einstellen.
— Mittels Drucktaste AUTO/MAN* automatische oder manuelle Bereichsumschaltung wahlen.
Bemerkung:
Manuelle Bereichsumschaltung wird in der Anzeige mit einem * angegeben.
Bei automatischer Bereichsumschaltung ist der UP-Pegel 20200 und der DOWN-Pegel 01800.
••
— Bei manueller Bereichsumschaltung den richtigen Bereich mit Hilfe von Drucktasten UP oder DOWN
einstellen.
Bemerkung:
Folgende Bereiche stehen zur Verfiigung: 200.00 mV
2.0000 V
20.000 V
* 200.00 V
2000.0 V
Uberlastung wird in der Anzeige mit OL angegeben (Anzeige > 21000).
Im Bereich 2000 V wird Uberlastung auch bei 2100.0 V angezeigt. Die maximale Eingangsspannung ist jedoch
1000 Vttt, 1400 V Spitze.
— Die Spannungsquelle an die Klemmen 0 und V legen.
Bemerkung:
Die angezeigte Polaritat ist die Polaritat der Klemme V bezogen auf Klemme 0.
Spannungen von 1 kV bis zu 30 kV konnen mit dem Hochspannungs-Tastkopf PM 9246 gemessen werden.
Siehe diesbeziiglich Abschnitt 6.4.2.1.
