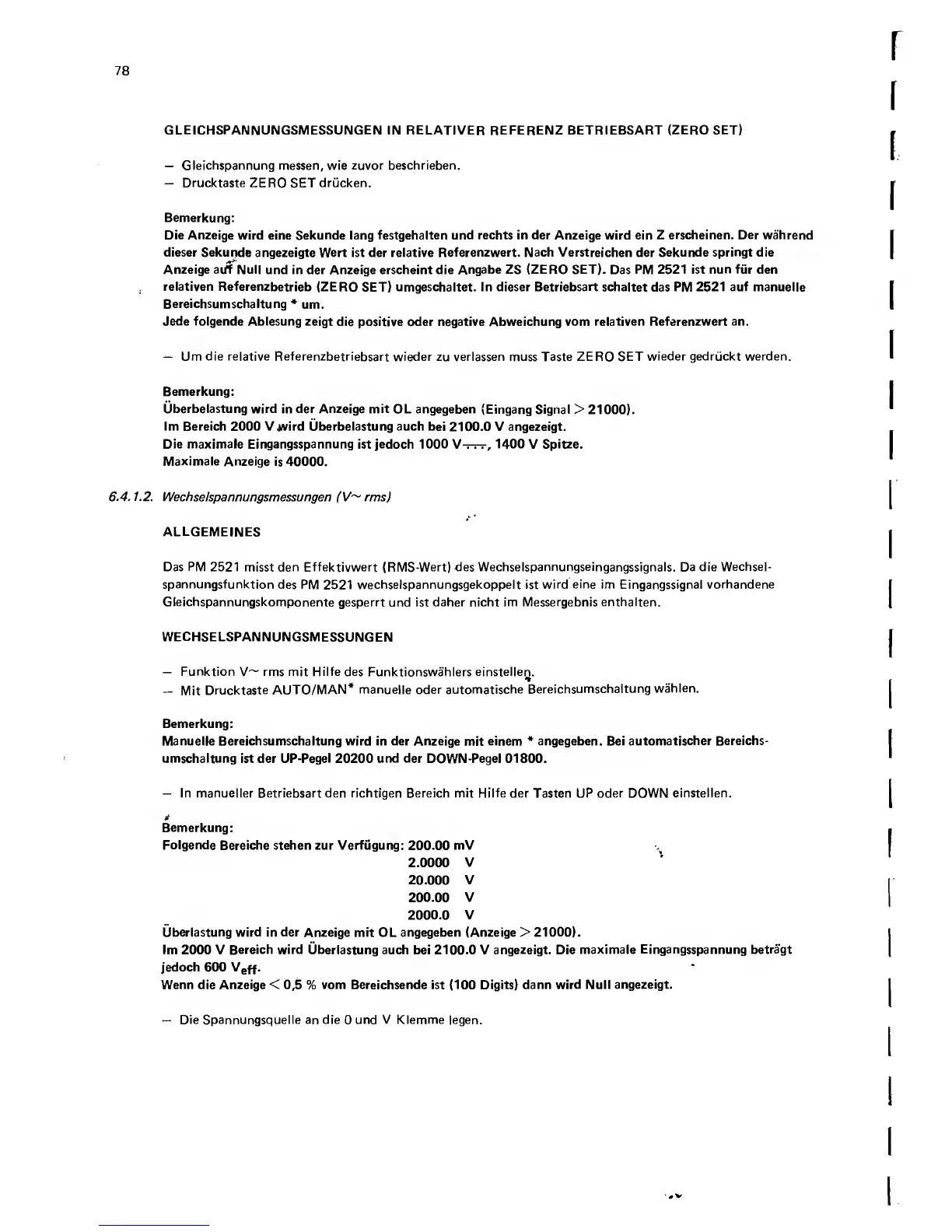

78
GLEICHSPANNUNGSMESSUNGEN IN RELATIVER REFERENZ BETRIEBSART (ZERO SET)
— Gleichspannung messen, wie zuvor beschrieben.
— Drucktaste ZERO SETdrucken.
Bemerkung:
Die Anzeige wird eine Sekunde lang festgehalten und rechts in der Anzeige wird ein Z erscheinen. Der wahrend
dieser Sekunde angezeigte Wert ist der relative Referenzwert. Nach Verstreichen der Sekunde springt die
Anzeige adf Null und in der Anzeige erscheintdie Angabe ZS (ZERO SET). Das PM 2521 ist nun fur den
relativen Referenzbetrieb (ZERO SET) umgeschaltet. In dieser Betriebsart schaltet das PM 2521 auf manuelle
Bereichsumschaltung * um.
Jede folgende Ablesung zeigt die positive oder negative Abweichung vom relativen Referenzwert an.
— Um die relative Referenzbetriebsart wieder zu verlassen muss Taste ZERO SET wieder gedriickt werden.
Bemerkung:
Uberbelastung wird in der Anzeige mit OL angegeben (Eingang Signal > 21000).
Im Bereich 2000 Vwird Uberbelastung auch bei 2100.0 V angezeigt.
Die maximale Eingangsspannung ist jedoch 1000 V-r-r-r, 1400 V Spitze.
Maximale Anzeige is 40000.
6.4.1.2. Wechselspannungsmessungen (V~ rms)
ALLGEMEINES
Das PM 2521 misst den Effektivwert (RMS-Wert) des Wechselspannungseingangssignals. Da die Wechsel-
spannungsfunktion des PM 2521 wechselspannungsgekoppelt ist wird eine im Eingangssignal vorhandene
Gleichspannungskomponente gesperrt und ist daher nicht im Messergebnis enthalten.
WECHSELSPANNUNGSMESSUNGEN
— Funktion V~ rms mit Hilfe des Funktionswahlers einstellen.
— Mit Drucktaste AUTO/MAN* manuelle oder automatische Bereichsumschaltung wahlen.
Bemerkung:
Manuelle Bereichsumschaltung wird in der Anzeige mit einem * angegeben. Bei automatischer Bereichs¬
umschaltung ist der UP-Pegel 20200 und der DOWN-Pegel 01800.
— In manueller Betriebsart den richtigen Bereich mit Hilfe der Tasten UP oder DOWN einstellen.
it
Bemerkung:
Folgende Bereiche stehen zur Verftigung: 200.00 mV
2.0000 V
20.000 V
200.00 V
2000.0 V
Uberlastung wird in der Anzeige mit OL angegeben (Anzeige > 21000).
Im 2000 V Bereich wird Uberlastung auch bei 2100.0 V angezeigt. Die maximale Eingangsspannung betragt
jedoch 600 V e ff.
Wenn die Anzeige < 0,5 % vom Bereichsende ist (100 Digits) dann wird Null angezeigt.
— Die Spannungsquelle an die 0 und V Klemme legen.
