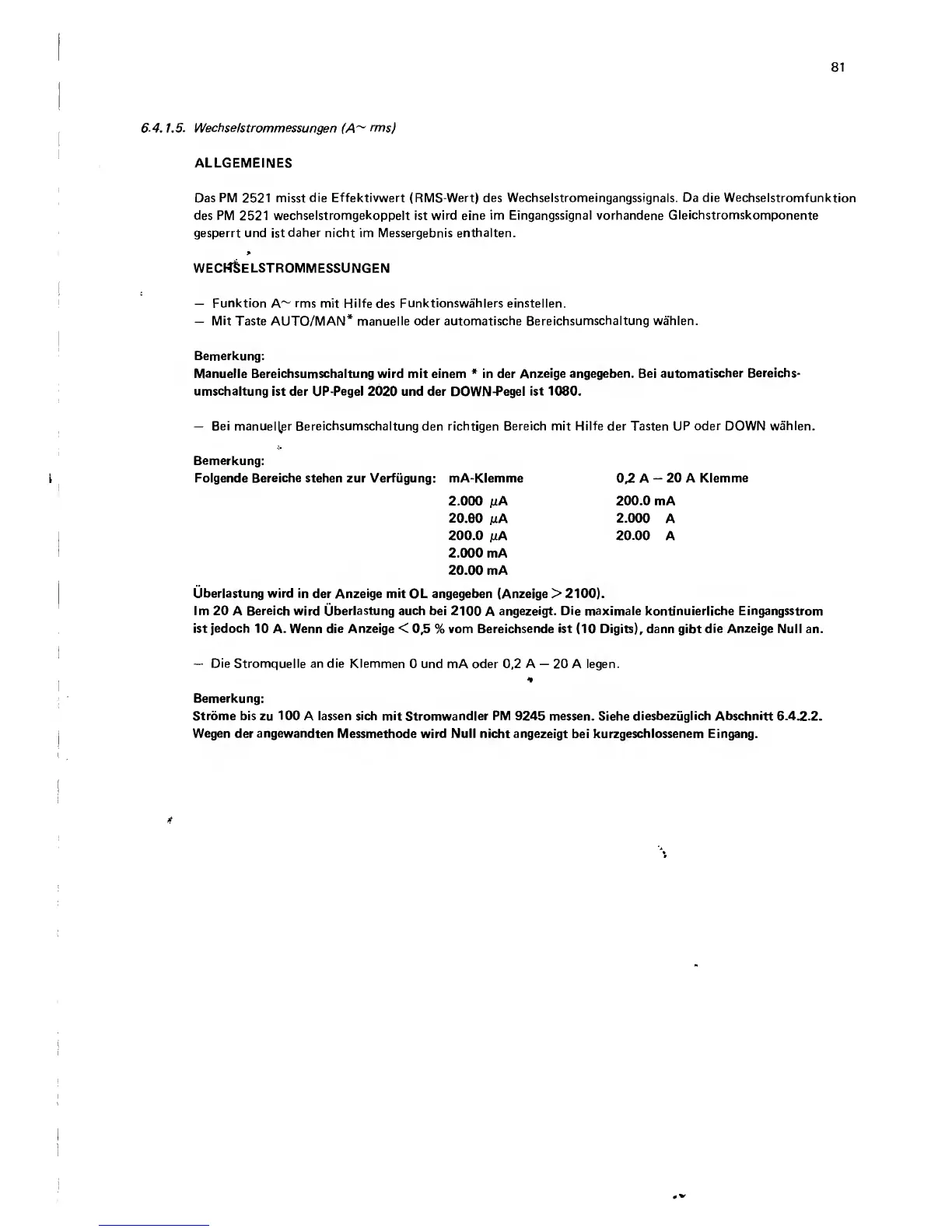

81
6.4.1.5. Wechselstrommessungen (A~ rms)
ALLGEMEINES
Das PM 2521 misst die Effektivwert (RMS-Wert) des Wechselstromeingangssignals. Da die Wechselstromfunktion
des PM 2521 wechselstromgekoppelt ist wird eine im Eingangssignal vorhandene Gleichstromskomponente
gesperrt und istdaher nicht im Messergebnis enthalten.
*
WECHSELSTROMMESSUNGEN
— Funktiort A~ rms mit Hilfe des Funktionswahlers einstellen.
— Mit Taste AUTO/MAN* manuelle oder automatische Bereichsumschaltung wahlen.
Bemerkung:
Manuelle Bereichsumschaltung wird mit einem * in der Anzeige angegeben. Bei automatischer Bereichs¬
umschaltung ist der UP-Pegel 2020 und der DOWN-Pegel ist 1080.
— Bei manuel^er Bereichsumschaltung den richtigen Bereich mit Hilfe der Tasten UP oder DOWN wahlen.
Bemerkung:
Folgende Bereiche stehen zur Verfiigung: mA-Klemme
2.000 mA
20.60 /iA
200.0 juA
2.000 mA
20.00 mA
Uberlastung wird in der Anzeige mit OL angegeben (Anzeige > 2100).
Im 20 A Bereich wird Uberlastung auch bei 2100 A angezeigt. Die maximale kontinuierliche Eingangsstrom
ist jedoch 10 A. Wenn die Anzeige < 0,5 % vom Bereichsende ist (10 Digits), dann gibt die Anzeige Null an.
— Die Stromquelle an die Klemmen 0 und mA oder 0,2 A — 20 A legen.
*
Bemerkung:
Strome bis zu 100 A lassen sich mit Stromwandler PM 9245 messen. Siehe diesbezuglich Abschnitt 6.4.2.2.
Wegen der angewandten Messmethode wird Null nicht angezeigt bei kurzgeschlossenem Eingang.
0,2 A — 20 A Klemme
200.0 mA
2.000 A
20.00 A
