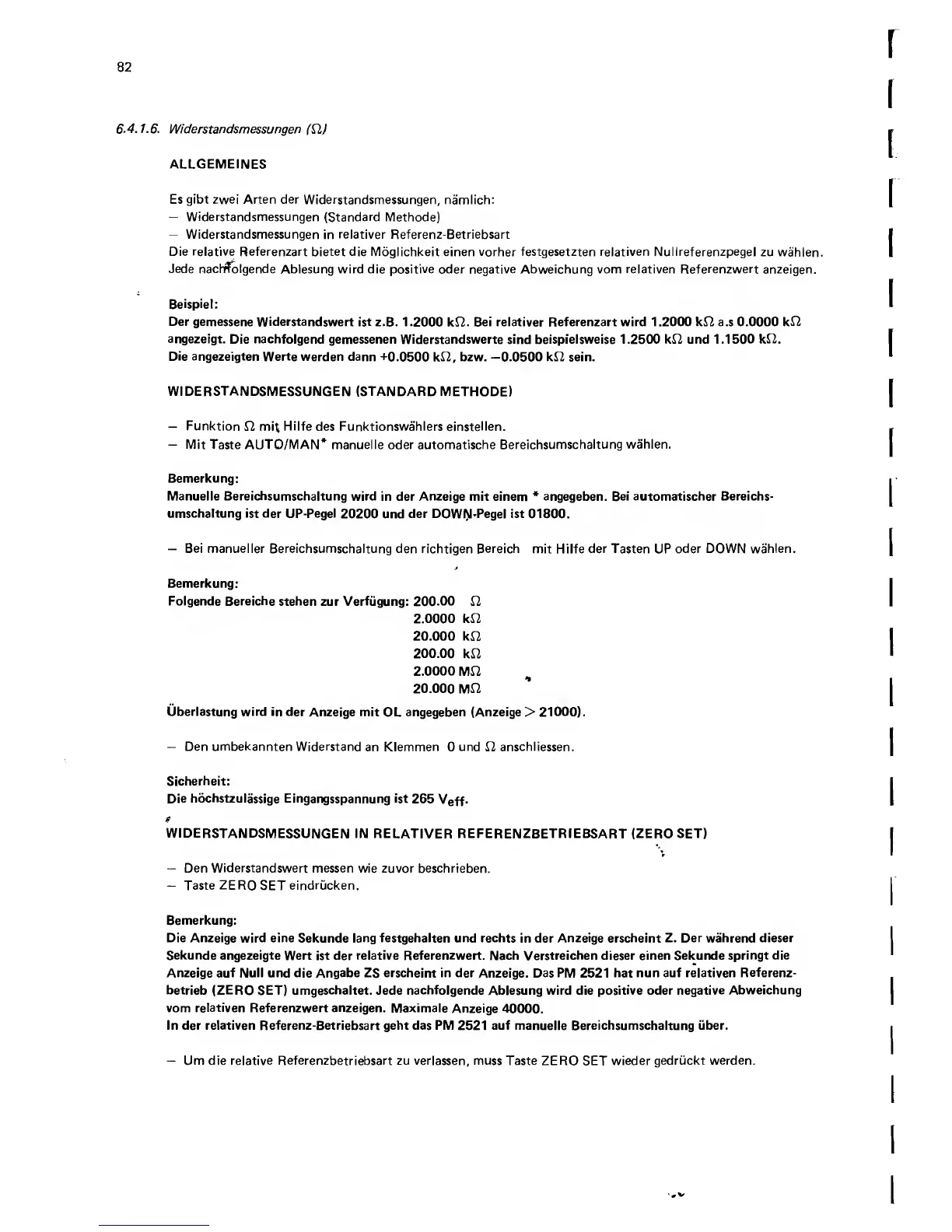

82
6.4.1.6. Widerstandsmessungen (£1)
ALLGEMEINES
Es gibt zwei Arten der Widerstandsmessungen, namlich:
— Widerstandsmessungen (Standard Methode)
— Widerstandsmessungen in relativer Referenz-Betriebsart
Die relative Referenzart bietet die Moglichkeit einen vorher festgesetzten relativen Nullreferenzpegel zu wahlen.
Jede nachffolgende Ablesung wird die positive oder negative Abweichung vom relativen Referenzwert anzeigen.
Beispiel:
Der gemessene Widerstandswert ist z.B. 1.2000 k!2. Bei relativer Referenzart wird 1.2000 k!2 a.s 0.0000 k!2
angezeigt. Die nachfolgend gemessenen Widerstandswerte sind beispielsweise 1.2500 k!2 und 1.1500 k!2.
Die angezeigten Werte werden dann +0.0500 k!2, bzw. —0.0500 k!2 sein.
WIDERSTANDSMESSUNGEN (STANDARD METHODE)
— Funktion £2 mit Hilfe des Funktionswahlers einstellen.
— Mit Taste AUTO/MAN* manuelle oder automatische Bereichsumschaltung wahlen.
Bemerkung:
Manuelle Bereichsumschaltung wird in der Anzeige mit einem * angegeben. Bei automatischer Bereichs¬
umschaltung ist der UP-Pegel 20200 und der DOWfyl-Pegel ist 01800.
— Bei manueller Bereichsumschaltung den richtigen Bereich mit Hilfe der Tasten UP oder DOWN wahlen.
Bemerkung:
Folgende Bereiche stehen zur Verfiigung: 200.00 12
2.0000 k!2
20.000 k!2
200.00 k£2
2.0000 M 12
20.000 M12
Uberlastung wird in der Anzeige mit OL angegeben (Anzeige > 21000).
— Den umbekannten Widerstand an Klemmen 0 und 12 anschliessen.
Sicherheit:
Die hochstzulassige Eingangsspannung ist 265 V e ff.
*
WIDERSTANDSMESSUNGEN IN RELATIVER REFERENZBETRIEBSART (ZERO SET)
— Den Widerstandswert messen wie zuvor beschrieben.
— Taste ZERO SET eindrucken.
Bemerkung:
Die Anzeige wird eine Sekunde lang festgehalten und rechts in der Anzeige erscheint Z. Der wahrend dieser
Sekunde angezeigte Wert ist der relative Referenzwert. Nach Verstreichen dieser einen Sekunde springt die
Anzeige auf Null und die Angabe ZS erscheint in der Anzeige. Das PM 2521 hat nun auf relativen Referenz-
betrieb (ZERO SET) umgeschaltet. Jede nachfolgende Ablesung wird die positive oder negative Abweichung
vom relativen Referenzwert anzeigen. Maximale Anzeige 40000.
In der relativen Referenz-Betriebsart geht das PM 2521 auf manuelle Bereichsumschaltung iiber.
— Um die relative Referenzbetriebsart zu verlassen, muss Taste ZERO SET wieder gedruckt werden.
