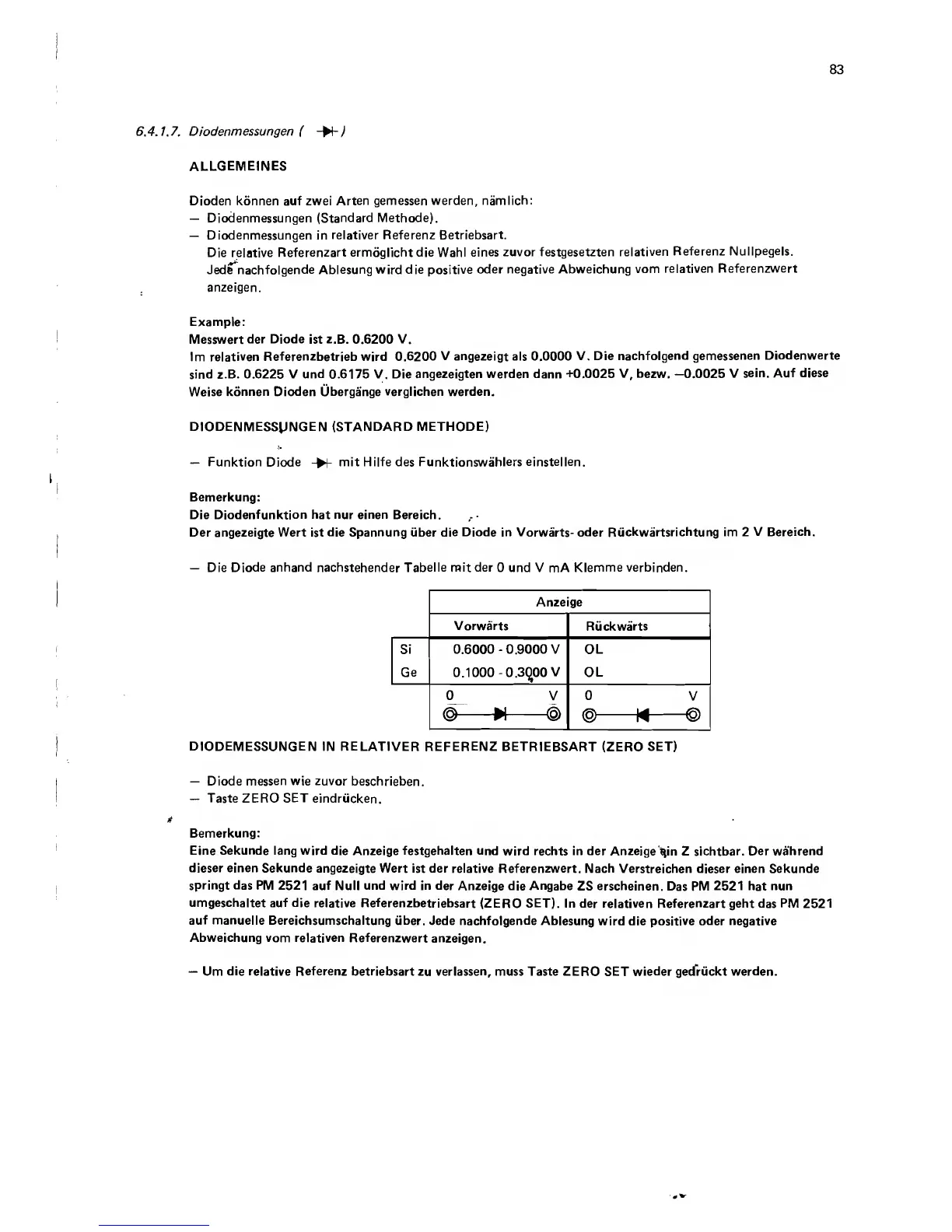

83
6.4.1.7. Diodenmessungen ( ->W
ALLGEMEINES
Dioden konnen auf zwei Arten gemessen werden, namlich:
— Diodenmessungen (Standard Methode).
— Diodenmessungen in relativer Referenz Betriebsart.
Die relative Referenzart ermoglicht die Wahl eines zuvor festgesetzten relativen Referenz Nullpegels.
Jede~nachfolgende Ablesung wird die positive oder negative Abweichung vom relativen Referenzwert
anzeigen.
Example:
Messwert der Diode ist z.B. 0.6200 V.
Im relativen Referenzbetrieb wird 0.6200 V angezeigt als 0.0000 V. Die nachfolgend gemessenen Diodenwerte
sind z.B. 0.6225 V und 0.6175 V. Die angezeigten werden dann +0.0025 V, bezw. —0.0025 V sein. Auf diese
Weise konnen Dioden Ubergange verglichen werden.
DIODENMESSUNGEN (STANDARD METHODE)
— Funktion Diode -»- mit Hilfe des Funktionswahlers einstellen.
Bemerkung:
Die Diodenfunktion hat nur einen Bereich.
Der angezeigte Wert ist die Spannung iiber die Diode in Vorwarts- oder Riickwartsrichtung im 2 V Bereich.
— Die Diode anhand nachstehender Tabelle mit der 0 und V mA Klemme verbinden.
Anzeige
Vorwarts
Ruck warts
Si
Ge
0.6000 - 0.9000 V
0.1000 -0.3^00 V
OL
OL
o_ v 0 V
vyj vy/
© W
DIODEMESSUNGEN IN RELATIVER REFERENZ BETRIEBSART (ZERO SET)
— Diode messen wie zuvor beschrieben.
— Taste ZERO SET eindriicken.
Bemerkung:
Eine Sekunde lang wird die Anzeige festgehalten und wird rechts in der Anzeige tpn Z sichtbar. Der wahrend
dieser einen Sekunde angezeigte Wert ist der relative Referenzwert. Nach Verstreichen dieser einen Sekunde
springt das PM 2521 auf Null und wird in der Anzeige die Angabe ZS erscheinen. Das PM 2521 hat nun
umgeschaltet auf die relative Referenzbetriebsart (ZERO SET). In der relativen Referenzart geht das PM 2521
auf manuelle Bereichsumschaltung Liber. Jede nachfolgende Ablesung wird die positive oder negative
Abweichung vom relativen Referenzwert anzeigen.
— Um die relative Referenz betriebsart zu verlassen, muss Taste ZERO SET wieder gedriickt werden.
