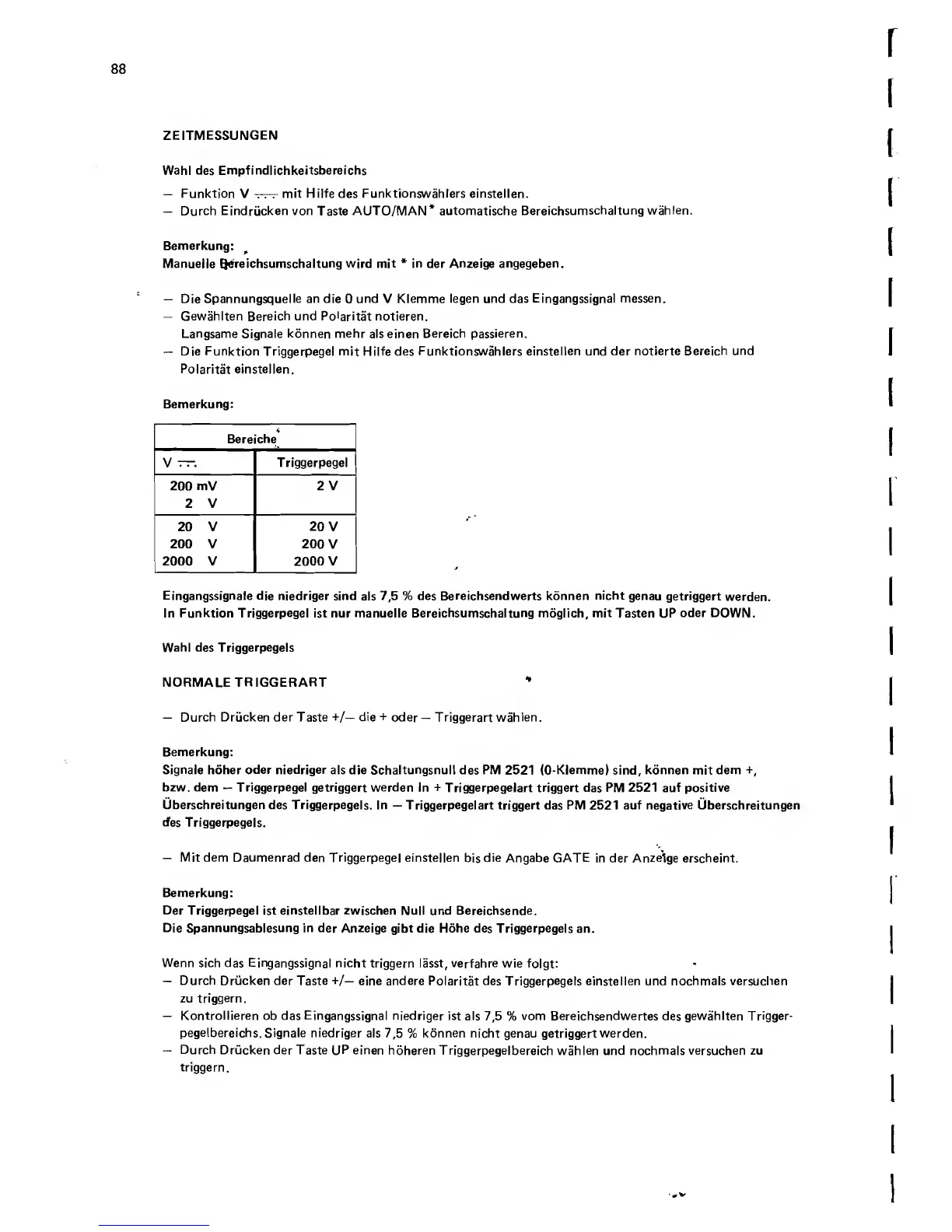

ZEITMESSUNGEN
Wahl des Empfindlichkeitsbereichs
— Funktion V -rr-r mit Hilfe des Funktionswahlers einstellen.
— Durch Eindrucken von Taste AUTO/MAN* automatische Bereichsumschaltung wahlen.
Bemerkung:
Manuelle bereichsumschaltung wird mit * in der Anzeige angegeben.
— Die Spannungsquelle an die 0 und V Klemme legen und das Eingangssignal messen.
— Gewahlten Bereich und Polaritat notieren.
Langsame Signale konnen mehr alseinen Bereich passieren.
— Die Funktion Triggerpegel mit Hilfe des Funktionswahlers einstellen und der notierte Bereich und
Polaritat einstellen.
Bemerkung:
4
Bereiche
V —
Triggerpegel
200 mV
2 V
2 V
20 V 20 V
200 V
200 V
2000 V 2000 V
Eingangssignale die niedriger sind als 7,5 % des Bereichsendwerts konnen nicht genau getriggert werden.
In Funktion Triggerpegel ist nur manuelle Bereichsumschaltung moglich, mit Tasten UP oder DOWN.
Wahl des Triggerpegels
NORMALE TRIGGERART *
— Durch Drucken derTaste +/— die + oder — Triggerart wahlen.
Bemerkung:
Signale hoher oder niedriger als die Schaltungsnul! des PM 2521 (O-Klemme) sind, konnen mit dem +,
bzw. dem — Triggerpegel getriggert werden In + Triggerpegelart triggert das PM 2521 auf positive
Uberschreitungen des Triggerpegels. In — Triggerpegelart triggert das PM 2521 auf negative Uberschreitungen
<fes Triggerpegels.
— Mit dem Daumenrad den Triggerpegel einstellen bis die Angabe GATE in der Anzeige erscheint.
Bemerkung:
Der Triggerpegel ist einstellbar zwischen Null und Bereichsende.
Die Spannungsablesung in der Anzeige gibt die Hohe des Triggerpegels an.
Wenn sich das Eingangssignal nicht triggern lasst, verfahre wie folgt:
— Durch Drucken der Taste +/— eine andere Polaritat des Triggerpegels einstellen und nochmals versuchen
zu triggern.
— Kontrollieren ob das Eingangssignal niedriger ist als 7,5 % vom Bereichsendwertes des gewahlten Trigger-
pegelbereichs. Signale niedriger als 7,5 % konnen nicht genau getriggert werden.
— Durch Drucken der Taste UP einen hoheren Triggerpegelbereich wahlen und nochmals versuchen zu
triggern.
